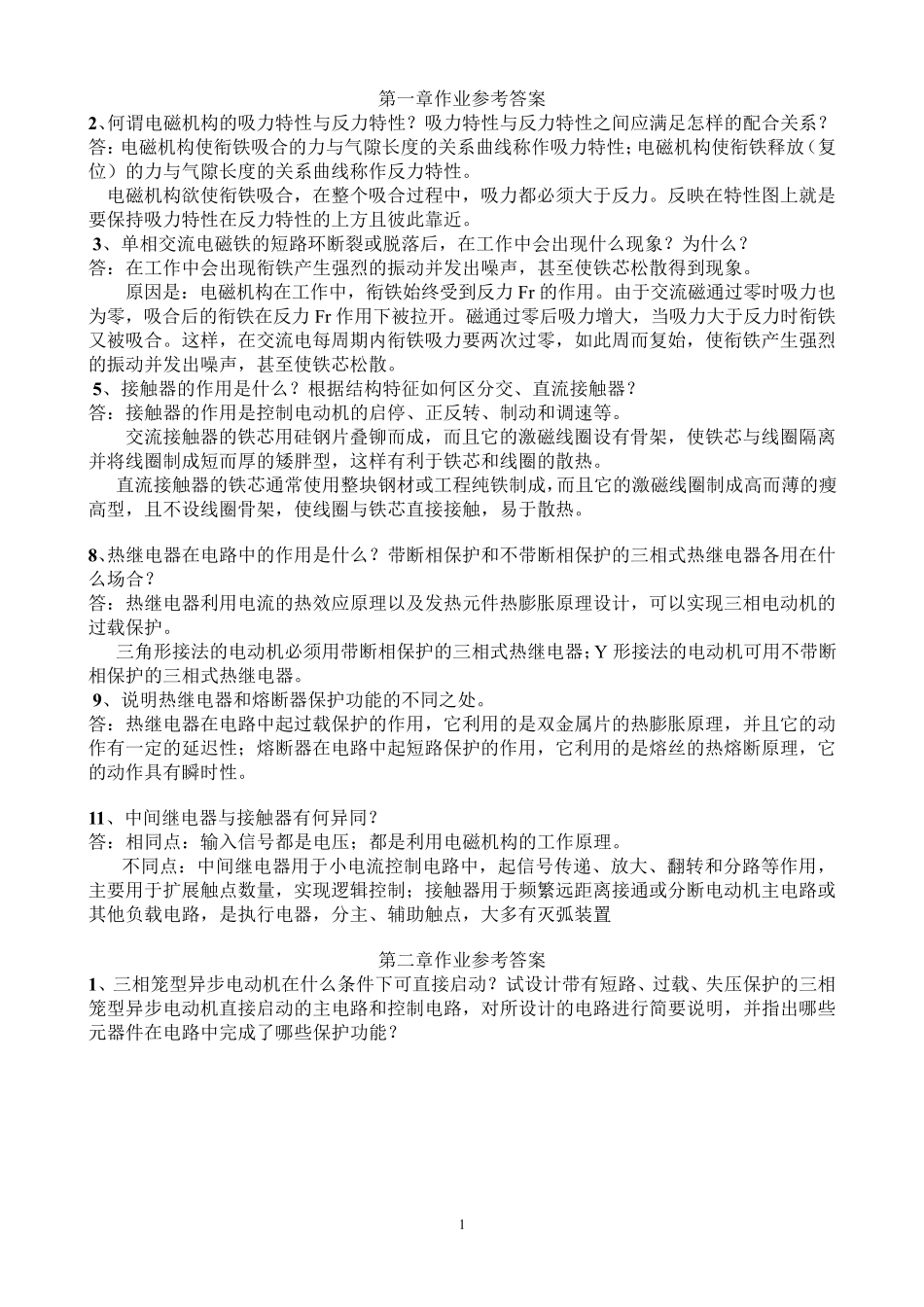

1第一章作业参考答案 2、何谓电磁机构的吸力特性与反力特性
吸力特性与反力特性之间应满足怎样的配合关系
答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象
答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象
原因是：电磁机构在工作中，衔铁始终受到反力 Fr的作用
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力 Fr作用下被拉开
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散
5、接触器的作用是什么
根据结构特征如何区分交、直流接触器
答：接触器的作用是控制电动机的启停、正反转、制动和调速等
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热
8、热继电器在电路中的作用是什么
带断相保护和不带断相保护的三相式热继电器各用在什么场合
答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护
三角形接法的电动机必须用带断相保护的三相式热继电器；Y 形接法的电动机可用不带断相保护的三相式热继电器
9、说明热继电器和熔断器保护功能的不同之处
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延
