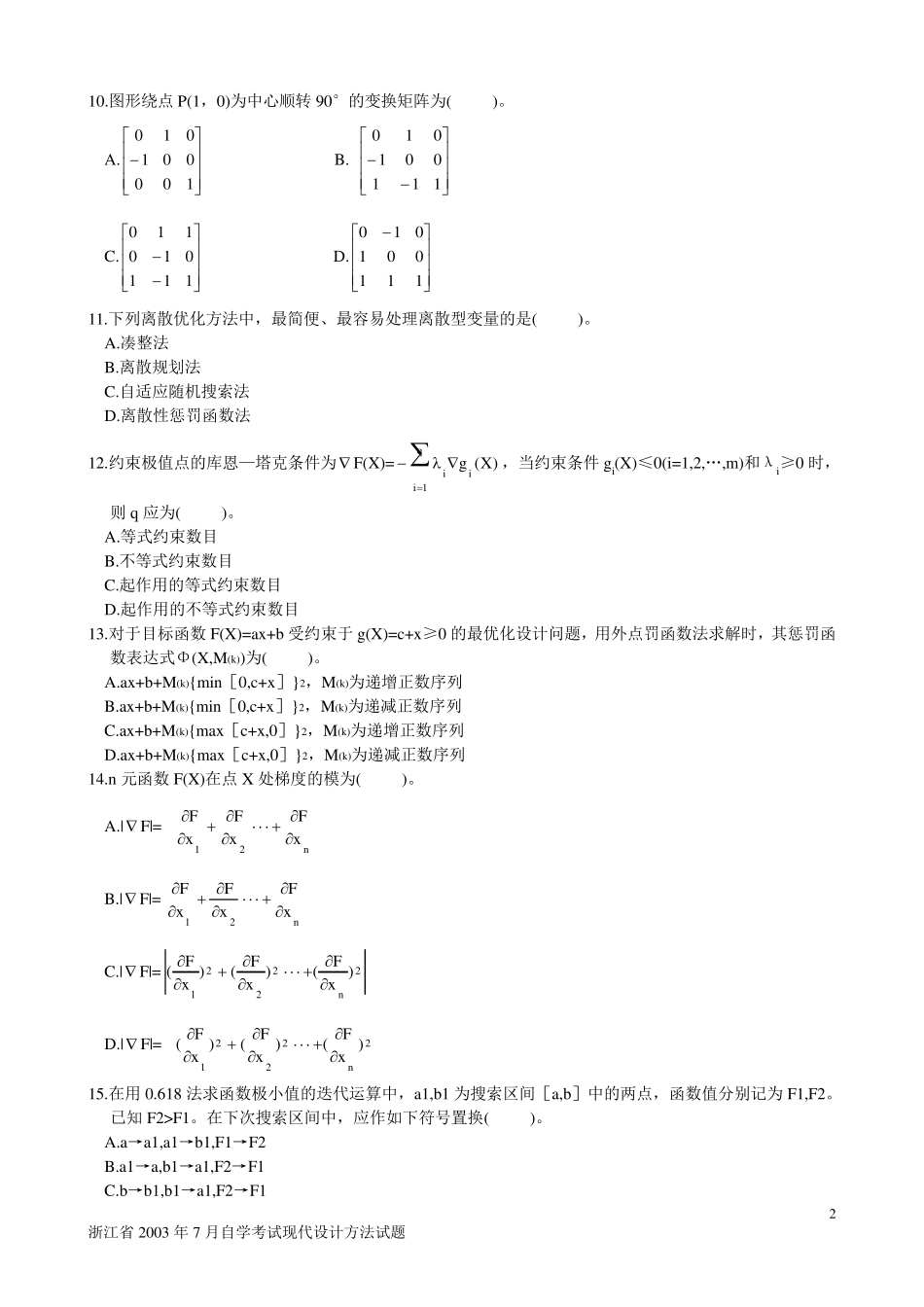

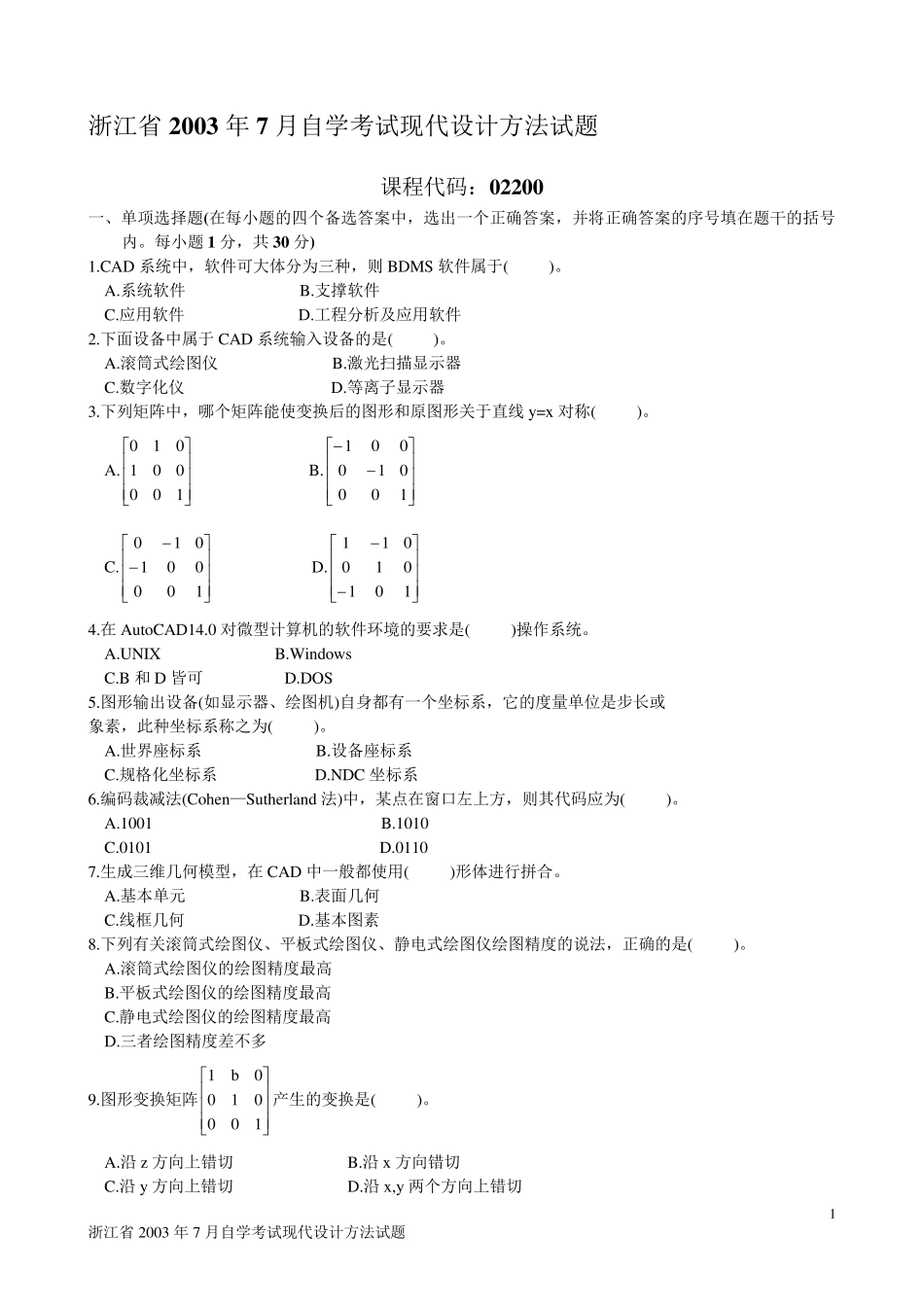

浙江省 2003 年 7 月自学考试现代设计方法试题 1 浙江省 2 0 0 3 年 7 月自学考试现代设计方法试题 课程代码：0 2 2 0 0 一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题 1 分，共 3 0 分) 1.CAD 系统中，软件可大体分为三种，则 BDMS 软件属于( )。 A.系统软件 B.支撑软件 C.应用软件 D.工程分析及应用软件 2.下面设备中属于 CAD 系统输入设备的是( )。 A.滚筒式绘图仪 B.激光扫描显示器 C.数字化仪 D.等离子显示器 3.下列矩阵中，哪个矩阵能使变换后的图形和原图形关于直线 y=x 对称( )。 A.100001010 B.100010001 C.100001010 D.101010011 4.在 AutoCAD14.0 对微型计算机的软件环境的要求是( )操作系统。 A.UNIX B.Windows C.B 和 D 皆可 D.DOS 5.图形输出设备(如显示器、绘图机)自身都有一个坐标系，它的度量单位是步长或 象素，此种坐标系称之为( )。 A.世界座标系 B.设备座标系 C.规格化坐标系 D.NDC 坐标系 6.编码裁减法(Cohen—Sutherland 法)中，某点在窗口左上方，则其代码应为( )。 A.1001 B.1010 C.0101 D.0110 7.生成三维几何模型，在 CAD 中一般都使用( )形体进行拼合。 A.基本单元 B.表面几何 C.线框几何 D.基本图素 8.下列有关滚筒式绘图仪、平板式绘图仪、静电式绘图仪绘图精度的说法，正确的是( )。 A.滚筒式绘图仪的绘图精度最高 B.平板式绘图仪的绘图精度最高 C.静电式绘图仪的绘图精度最高 D.三者绘图精度差不多 9.图形变换矩阵1000100b1产生的变换是( )。 A.沿 z 方向上错切 B.沿 x 方向错切 C.沿 y 方向上错切 D.沿 x,y 两个方向上错切 浙江省2003 年7 月自学考试现代设计方法试题 2 10.图形绕点P(1，0)为中心顺转90°的变换矩阵为( )。 A.100001010 B. 111001010 C.111010110 D.111001010 11.下列离散优化方法中，最简便、最容易处理离散型变量的是( )。 A.凑整法 B.离散规划法 C.自适应随机搜索法 D.离散性惩罚函数法 12.约束极值点的库恩—塔克条件为 F(X)=)X(giq1ii，当约束条件 gi(X)≤0(i=1,2...
