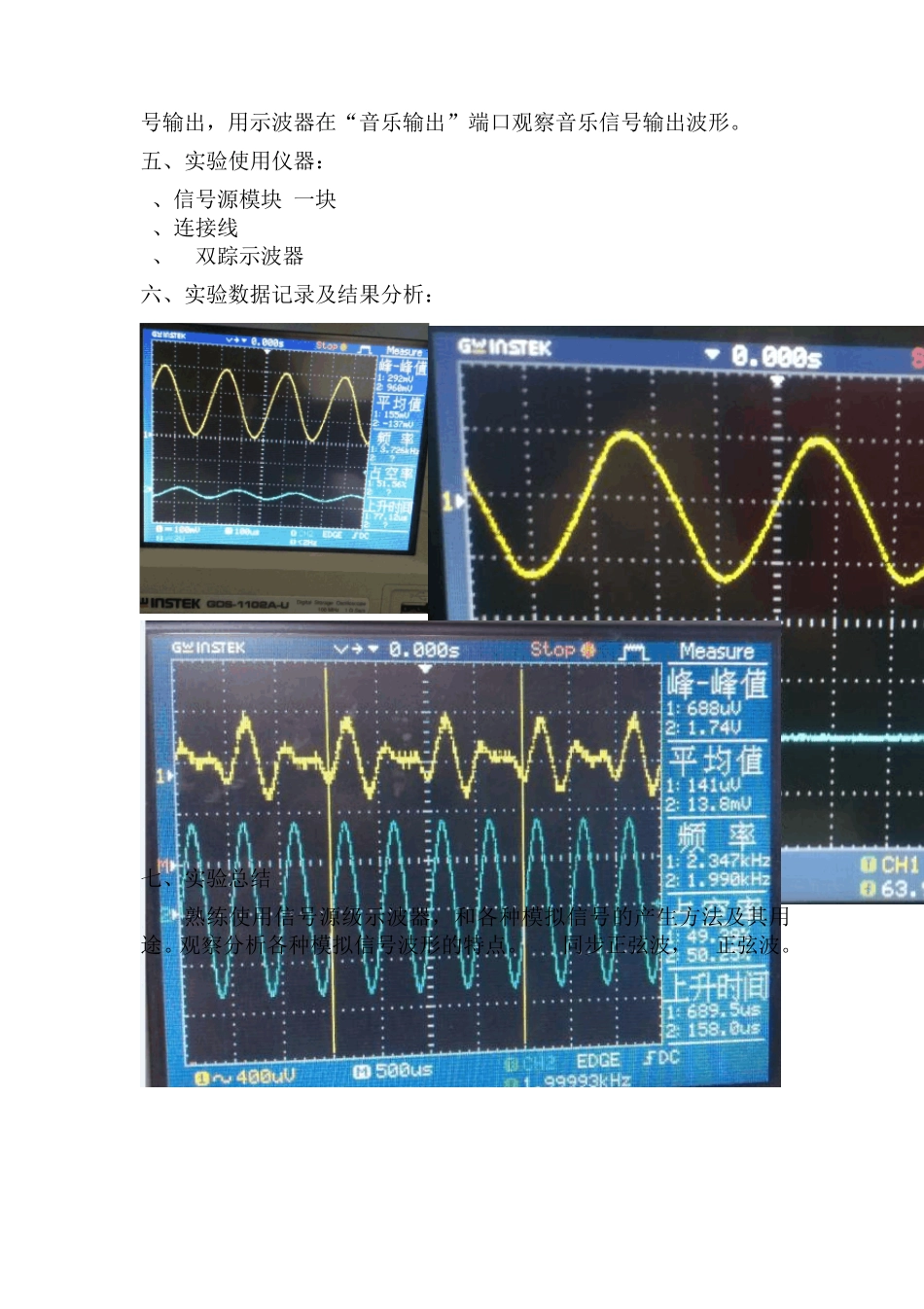

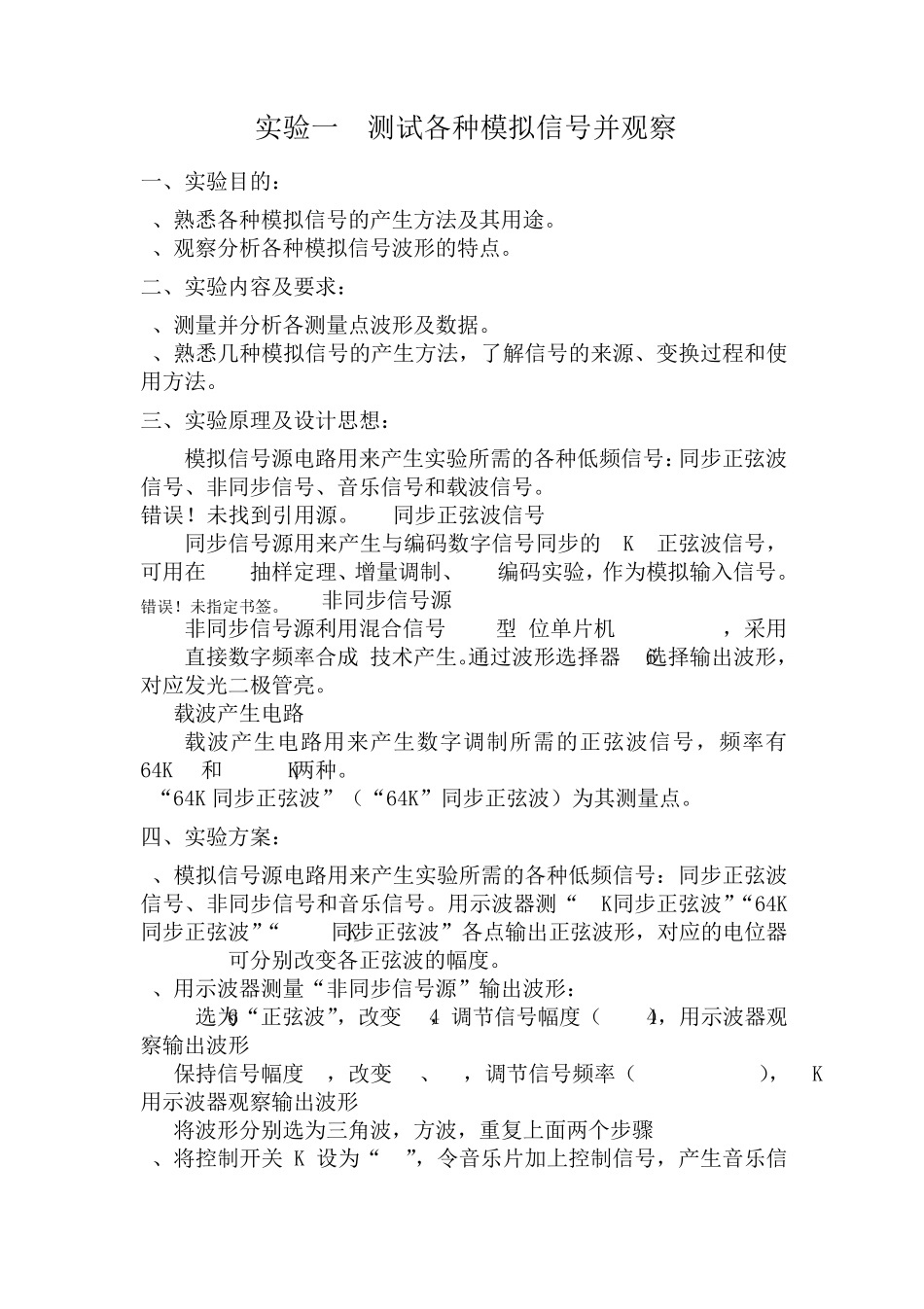

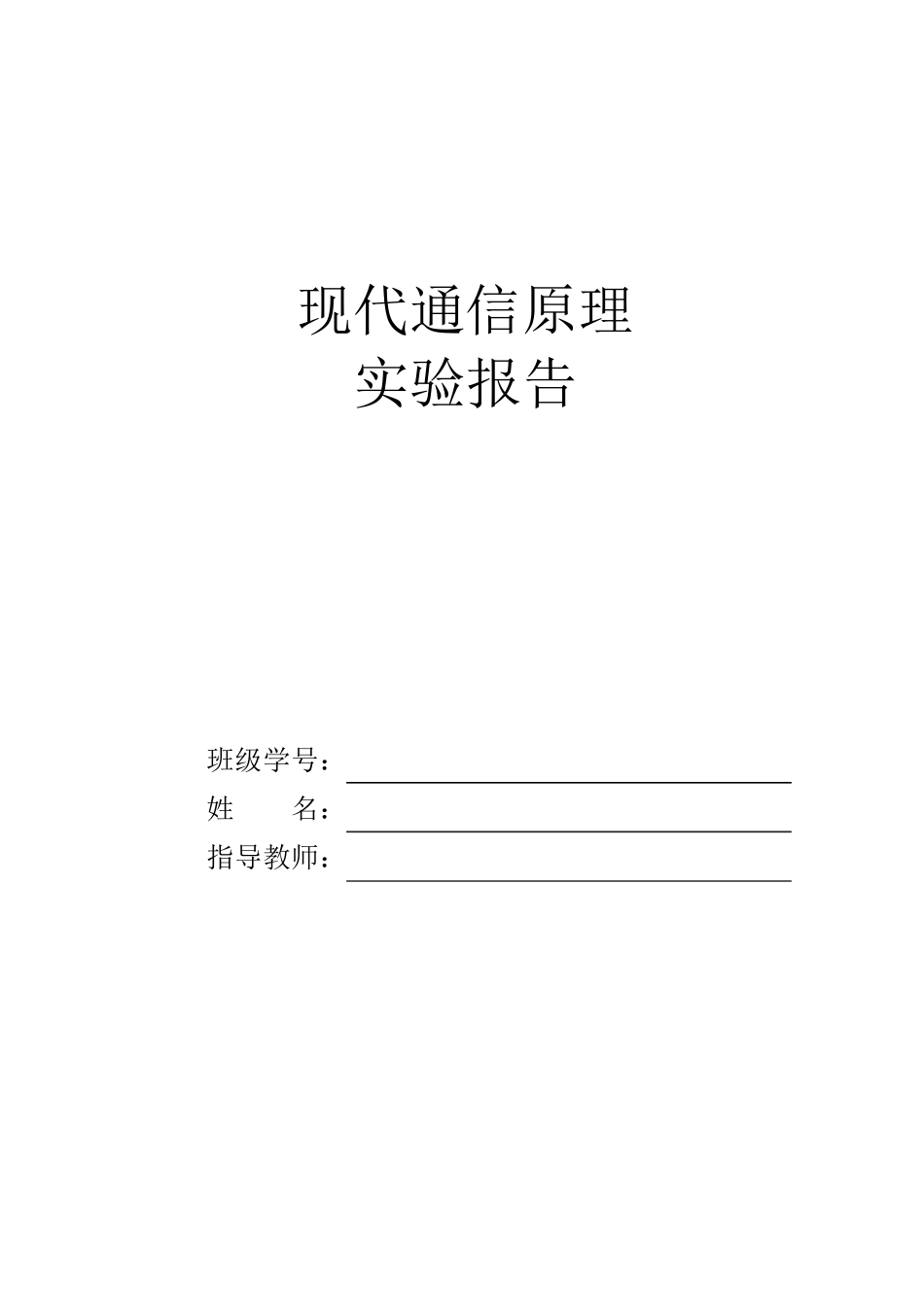

现代通信原理 实验报告 班级学号： 姓 名： 指导教师： 实 验 一 测 试 各 种 模 拟 信 号 并 观 察 一 、 实 验 目 的 ： 1、 熟 悉 各 种 模 拟 信 号 的 产 生 方 法 及 其 用 途 。 2、 观 察 分 析 各 种 模 拟 信 号 波 形 的 特 点 。 二 、 实 验 内 容 及 要 求 ： 1、 测 量 并 分 析 各 测 量 点 波 形 及 数 据 。 2、 熟 悉 几 种 模 拟 信 号 的 产 生 方 法 ， 了 解 信 号 的 来 源 、 变 换 过 程 和 使用 方 法 。 三 、 实 验 原 理 及 设 计 思 想 ： 模 拟 信 号 源 电 路 用 来 产 生 实 验 所 需 的 各 种 低 频 信 号 ：同 步 正 弦 波信 号 、 非 同 步 信 号 、 音 乐 信 号 和 载 波 信 号 。 错 误 ！ 未 找 到 引 用 源 。 (1)同 步 正 弦 波 信 号 同 步 信 号 源 用 来 产 生 与 编 码 数 字 信 号 同 步 的 2KHz正 弦 波 信 号 ，可 用 在 PAM抽 样 定 理 、 增 量 调 制 、 PCM编 码 实 验 ， 作 为 模 拟 输 入 信 号 。 错 误 ！ 未 指 定 书 签 。 (2)非 同 步 信 号 源 非 同 步 信 号 源 利 用 混 合 信 号SoC型 8位 单 片 机C8051F330， 采 用DDS(直 接 数 字 频 率 合 成 )技 术 产 生 。通 过 波 形 选 择 器 S6选 择 输 出 波 形 ，对 应 发 光 二 极 管 亮。 (3)载 波 产 生 电 路 载 波 产 生 电 路 用 来 产 生 数 字 调 制 所 需 的 正 弦 波 信 号 ， 频 率 有64KHz和 128KHz两种 。 “64K 同 步 正 弦 波 ”（“64K”同 步 正 弦 波 ）为 其 测 量 点 。 四、 实 验 方 案： 1、 模 拟 信 号 源 电 路 用 来 产 生 实 验 所 需 的 各 种 低 频 信 号 ： 同 步 正 弦 波信 号 、 非 同 步 信 号 和 音 乐 信 号 。 用 示波 器 测 “2K同 步 正 弦 波 ”“64K同 步 正 弦 波 ”“128K同 步 正 弦 波 ”各 点 输 出 正 弦 波 形 ， 对 应 的 电 位 器W1,W2,W3可 分 别改变 各 正 弦 波 的 幅度。 2、 用 示波 器...
