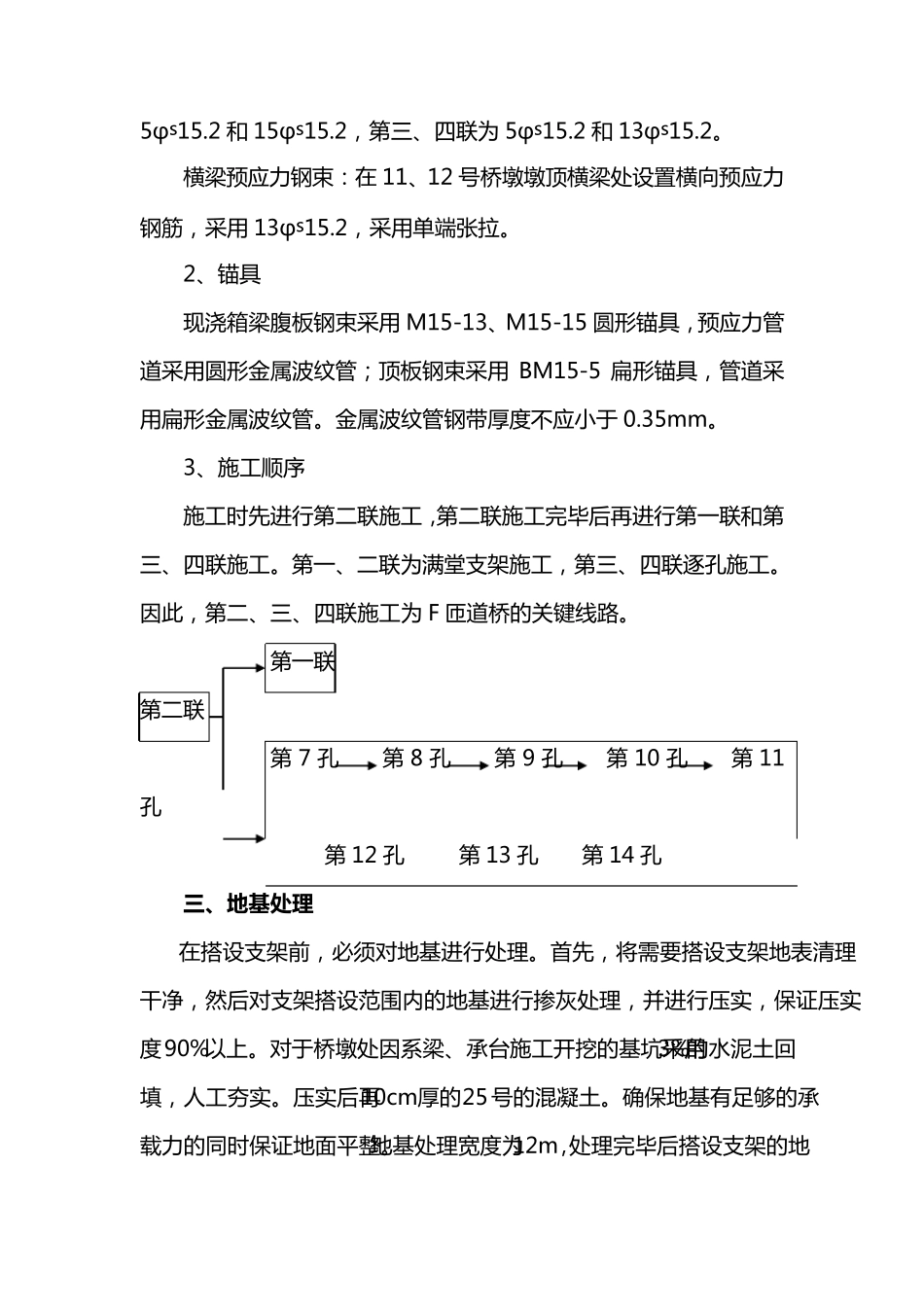

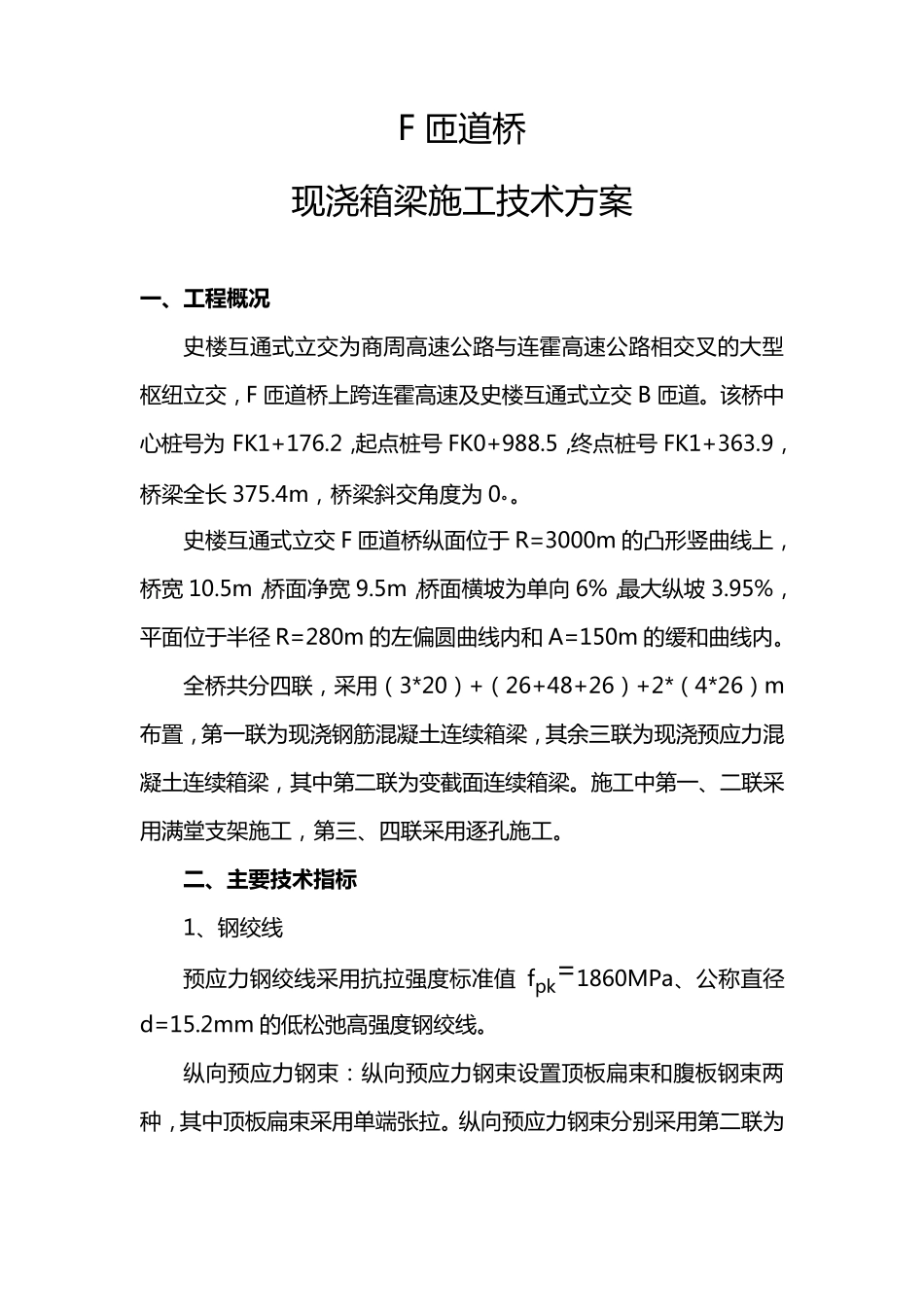

F 匝 道 桥 现 浇 箱 梁 施 工 技 术 方 案 一 、工程概况 史 楼 互 通 式 立 交 为 商 周 高 速 公 路 与 连 霍 高 速 公 路 相 交 叉 的 大 型枢 纽 立 交 ， F 匝 道 桥 上 跨 连 霍 高 速 及 史 楼 互 通 式 立 交 B 匝 道 。 该 桥 中心 桩 号 为FK1+176.2，起 点 桩 号 FK0+988.5，终 点 桩 号 FK1+363.9，桥 梁 全 长 375.4m， 桥 梁 斜 交 角 度 为 0。。 史 楼 互 通 式 立 交 F 匝 道 桥 纵 面 位 于 R=3000m 的 凸 形 竖 曲 线 上 ，桥 宽 10.5m，桥 面 净 宽 9.5m，桥 面 横 坡 为 单 向 6%，最 大 纵 坡 3.95%，平 面 位 于 半 径 R=280m 的 左 偏 圆 曲 线 内 和 A=150m 的 缓 和 曲 线 内 。 全 桥 共 分 四 联 ， 采 用 （ 3*20） +（ 26+48+26） +2*（ 4*26） m布 置 ， 第 一 联 为 现 浇 钢 筋 混 凝 土 连 续 箱 梁 ， 其 余 三 联 为 现 浇 预 应 力 混凝 土 连 续 箱 梁 ， 其 中 第 二 联 为 变 截 面 连 续 箱 梁 。 施 工 中 第 一 、二 联 采用 满堂支架施 工 ， 第 三 、四 联 采 用 逐孔施 工 。 二、主要技术指标 1、钢 绞线 预 应 力 钢 绞线 采 用 抗拉强度 标准值 fpk=1860MPa、公 称直径d=15.2mm 的 低松弛高 强度 钢 绞线 。 纵 向 预 应 力 钢 束：纵 向 预 应 力 钢 束设置 顶板扁束和 腹板钢 束两种， 其 中 顶板扁束采 用 单 端张拉。 纵 向 预 应 力 钢 束分 别采 用 第 二 联 为 5φs15.2 和 15φs15.2， 第 三 、四联为 5φs15.2 和 13φs15.2。 横梁预应力钢束：在 11、12 号桥墩墩顶横梁处设置横向预应力钢筋， 采用 13φs15.2， 采用单端张拉。 2、锚具 现浇箱梁腹板钢束采用 M15-13、M15-15 圆形锚具， 预应力管道采用圆形金属波纹管；顶板钢束采用 BM15-5 扁形锚具， 管道采用扁形金属波纹管。金属波纹管钢带厚度不应小于 0.35mm。 3、施工顺序 施工时先进行第 二联施工， 第 二联施工完毕后再进行第 一联和 第三 、四联施工。第 一、二联为满堂支架施工， 第 三 、四联逐孔施工。因此， 第 二、三 、四联施工为 F 匝道桥的关键线路。...
