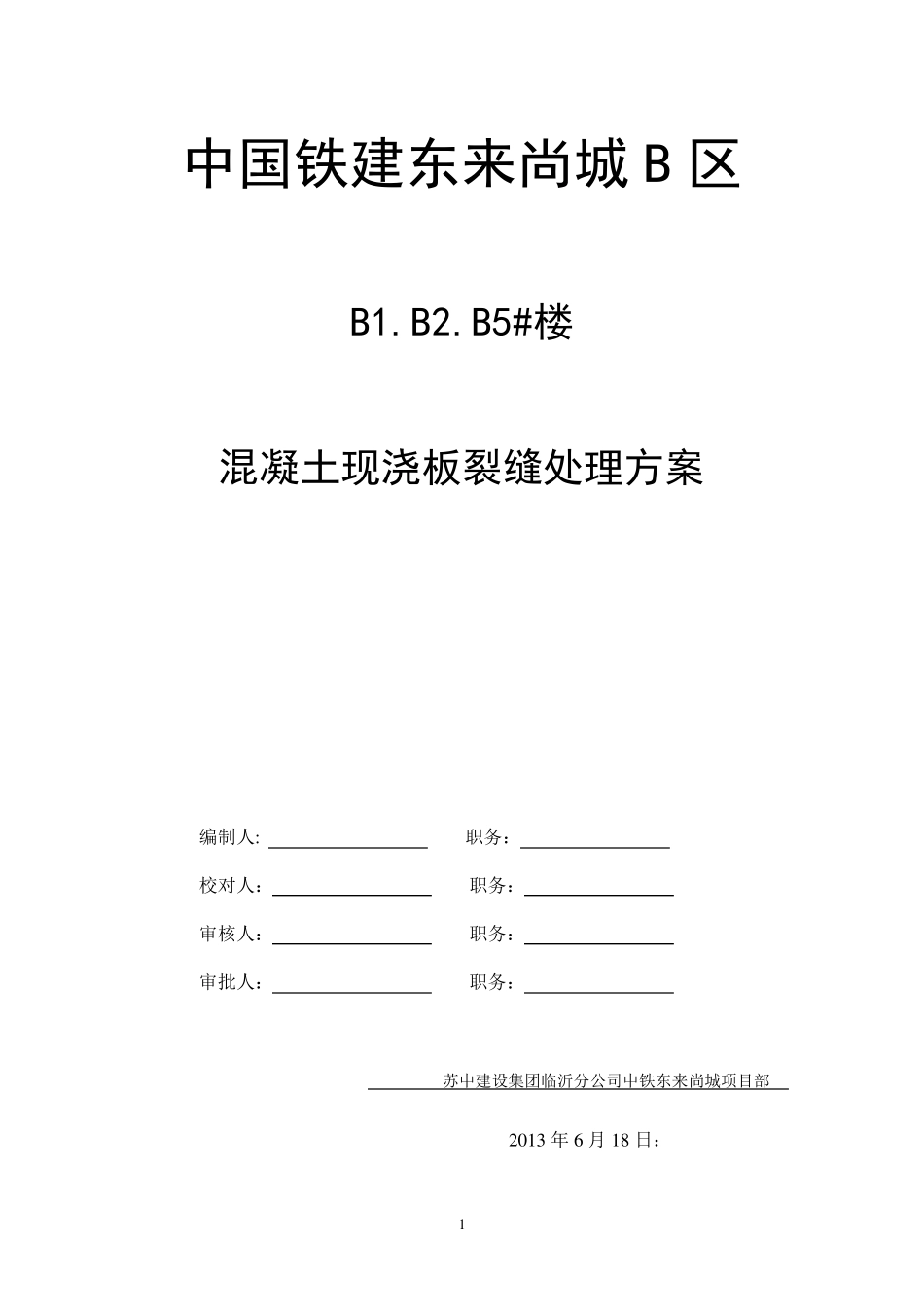

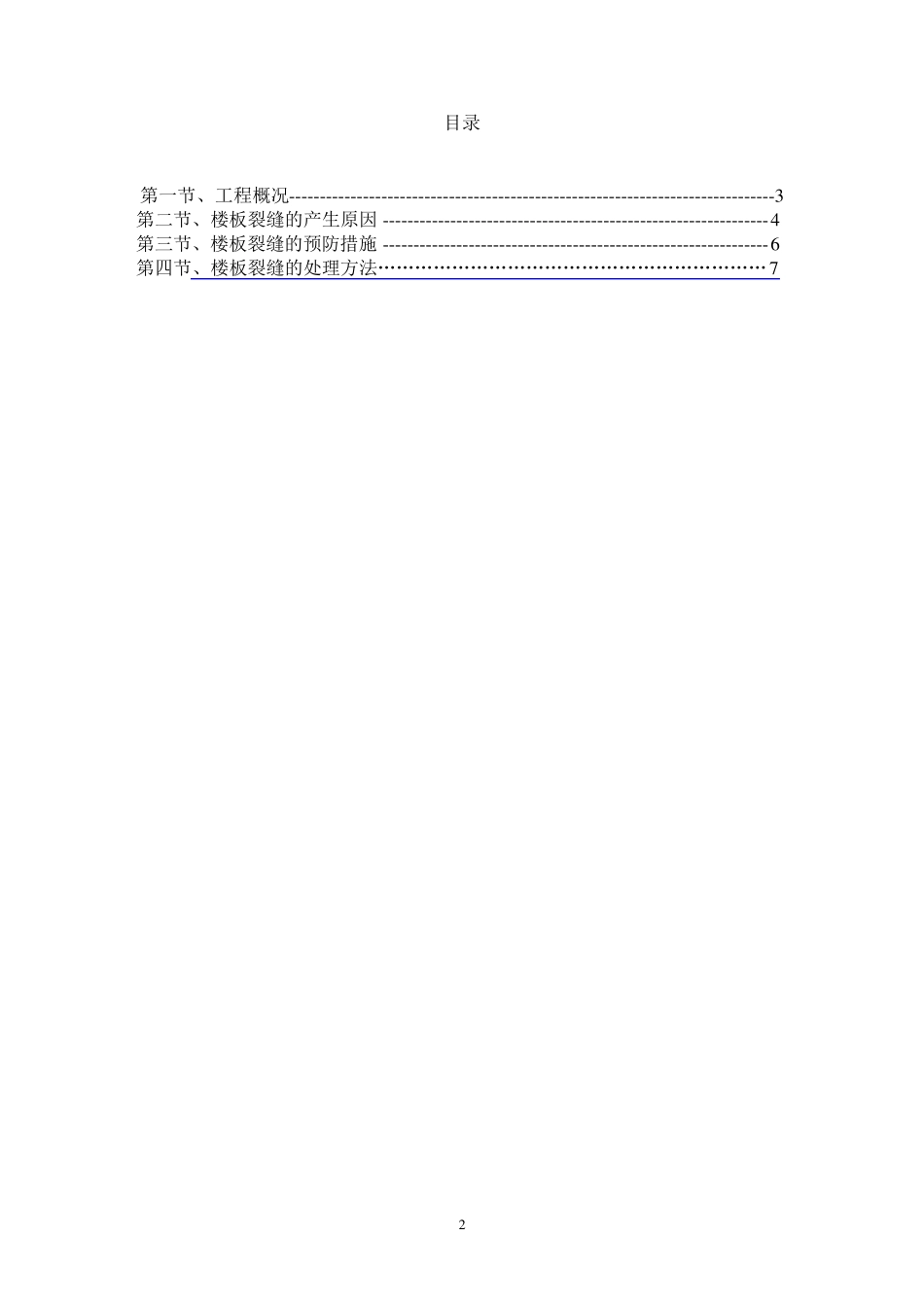

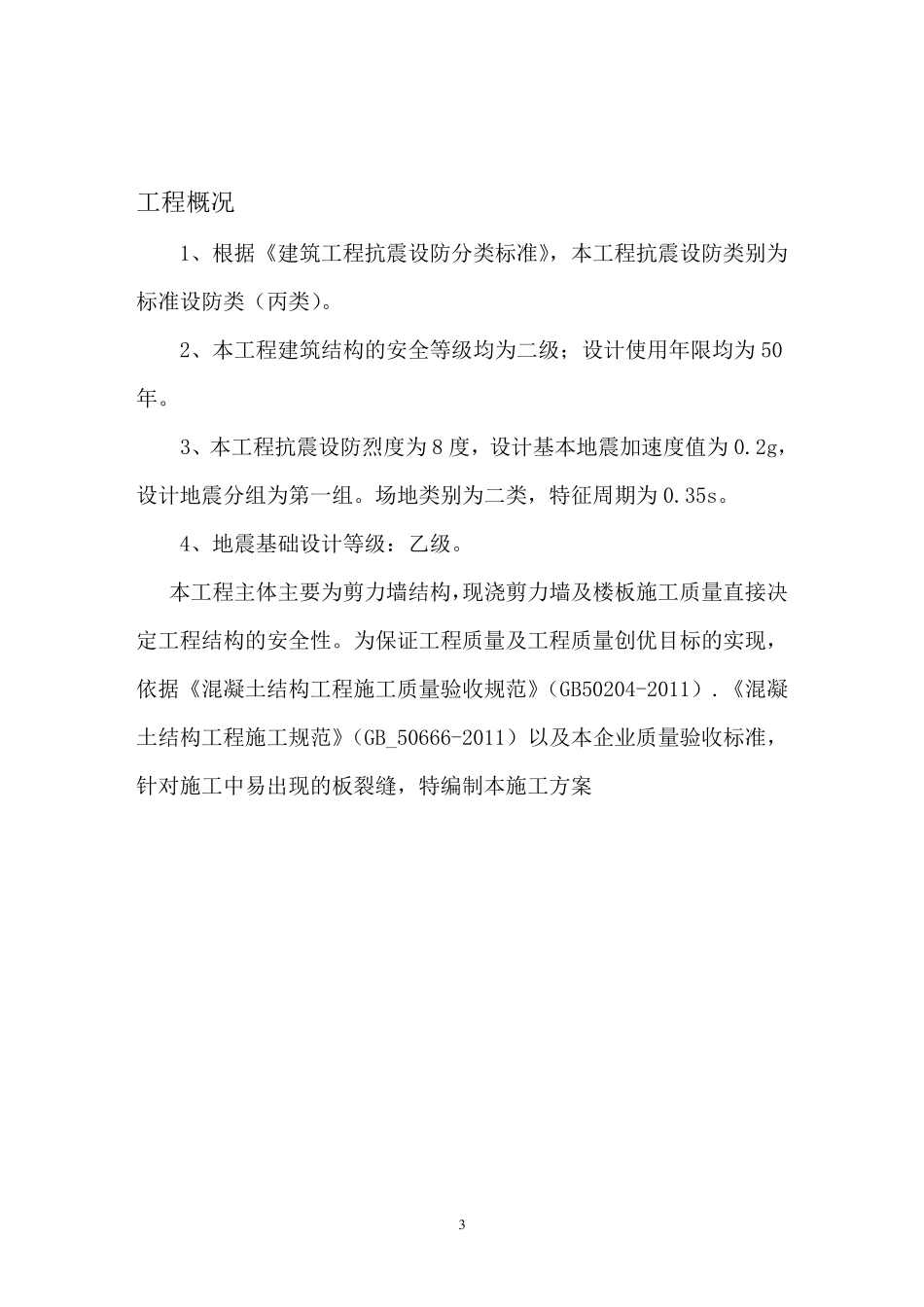

1 中国铁建东来尚城 B 区 B1.B2.B5#楼 混凝土现浇板裂缝处理方案 编制人: 职务： 校对人： 职务： 审核人： 职务： 审批人： 职务： 苏中建设集团临沂分公司中铁东来尚城项目部 2013 年 6 月 18 日： 2 目录 第一节、工程概况-------------------------------------------------------------------------------3 第二节、楼板裂缝的产生原因 --------------------------------------------------------------- 4 第三节、楼板裂缝的预防措施 --------------------------------------------------------------- 6 第四节、楼板裂缝的处理方法………………………………………………………7 3 工程概况 1、根据《建筑工程抗震设防分类标准》，本工程抗震设防类别为标准设防类（丙类）。 2、本工程建筑结构的安全等级均为二级；设计使用年限均为 50年。 3、本工程抗震设防烈度为 8 度，设计基本地震加速度值为 0.2g，设计地震分组为第一组。场地类别为二类，特征周期为 0.35s。 4、地震基础设计等级：乙级。 本工程主体主要为剪力墙结构，现浇剪力墙及楼板施工质量直接决定工程结构的安全性。为保证工程质量及工程质量创优目标的实现，依据《混凝土结构工程施工质量验收规范》（GB50204-2011）.《混凝土结构工程施工规范》（GB_50666-2011）以及本企业质量验收标准，针对施工中易出现的板裂缝，特编制本施工方案 4 1 产生裂缝的原因 1.1 未充分考虑温差和混凝土收缩特性,重点部位(阳角等处)配筋量不足导致裂缝。 现浇钢筋混凝土楼板裂缝最常见、发生最多的是房屋四周阳角附近,即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45 度左右的楼地面斜角裂缝,其原因主要是温差和混凝土的收缩特性双重作用所引起的,从设计角度看,现行设计规范侧重于按强度考虑,未充分考虑温差和混凝土收缩特性等因素,板角处配筋量不足。而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束,不能自由伸缩,当混凝土的收缩所引起现浇板的约束应力超过一定限度时,势必引起现浇板配筋薄弱处开裂,而且裂缝部位多发生在应力比较集中的板角处。 1.2 凝土质量和性能不达标,坍落度过大、使用低性能外掺济,导致裂缝. 泵送商品混凝土坍落度大,流动性好,但也易产生局部粗骨料 少 、砂 浆 多的现象 ,加 之 商品砼 厂 商为 降 低价 格 和成 本 使用低档 原材 料 忽视 了 混凝土的...
