现浇钢筋混凝土框架桥施工方案

现浇钢筋混凝土框架桥施工方案_第1页
1/36
现浇钢筋混凝土框架桥施工方案_第2页
2/36

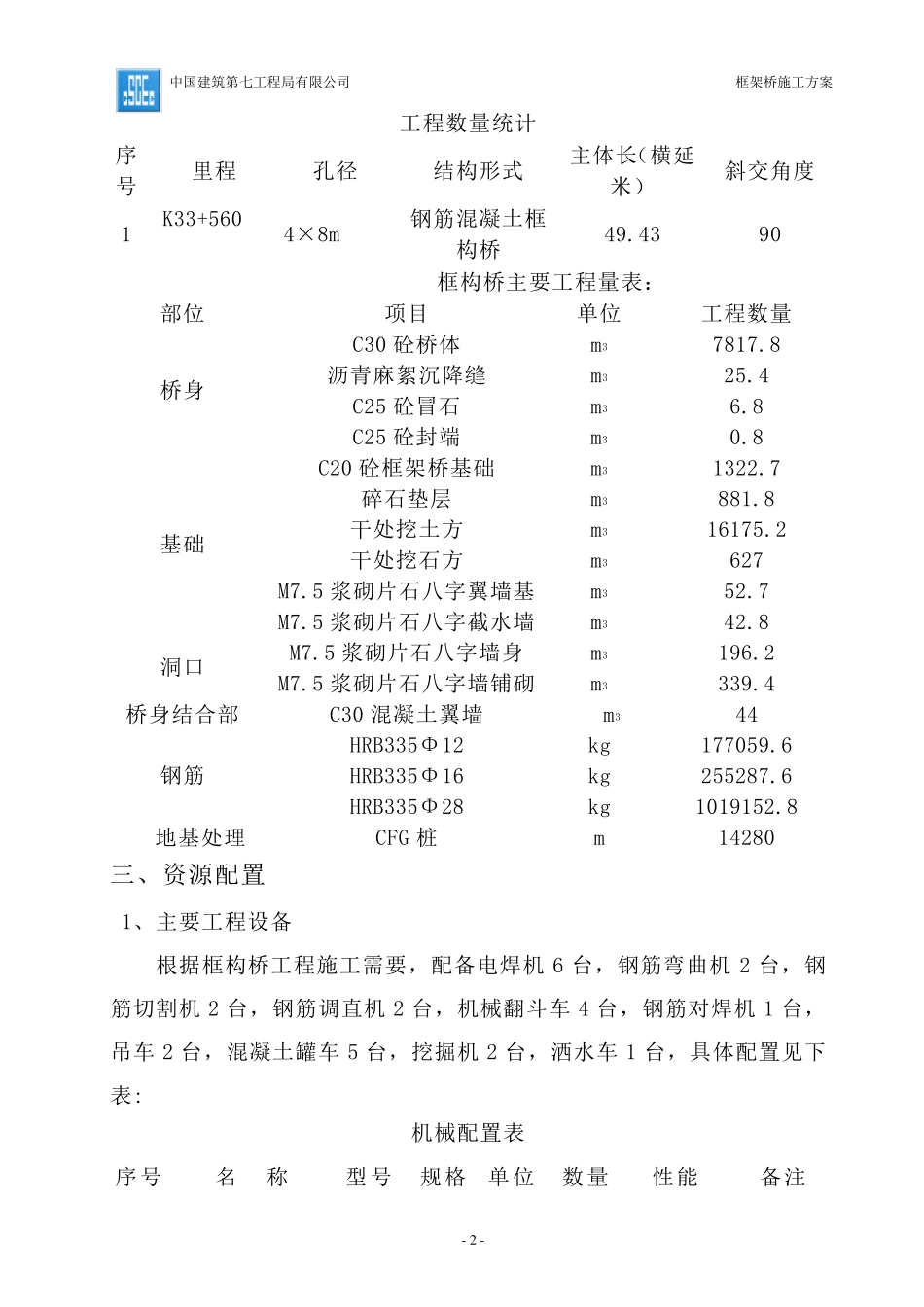

现浇钢筋混凝土框架桥施工方案_第3页
3/36
郑州至登封快速通道改建工程三标 钢筋混凝土框架桥 施工方案 编制: 审核: 审批: 中国建筑第七工程局有限公司 郑州至登封快速通道改建工程三标项目经理部 二○一三年七月 中国建筑第七工程局有限公司 框架桥施工方案 - 1 - 钢筋混凝土框架桥施工方案 一、编制依据及编制范围 1、编制依据 (1)国家、和地方政府的有关政策、法规和条例、规定; (2)国家颁布的现行相关设计规范,施工技术规范,各种试验(检验)、检测标准(规程)和验标; (3)已到位框架桥施工图、相关配套图纸及相关设计文件、现场调查相关资料。 2、编制范围 郑州至登封快速通道改建工程三标k33+560 天仙庙4×8m 框构桥的施工。 二、工程概况及主要工程数量 1、工程概况 郑登快速通道三标段起讫桩号为 K25+000~K34+000。路线由东向西南方向走来集镇翟坡、马沟、岳岗、巩楼、赵沟五个行政村,经郑煤集团东风电厂北侧绕过新密区,过新华路办事处杨寨村进入城关镇的楚沟村后到达本 标段终 点 ,全 长9km。 设计速度 为 80km/h,本 段设计为双 向四 车 道一级 公路,26m 宽 整 体式 路基 ,中央 分 隔 带1m,路缘 带 宽2×0.5m,行车 道宽4×3.75m,硬 路肩 宽2×3.75m,土路肩 宽2×0.75m。 本 标段钢筋混凝土框构桥一座 ,结 构形 式 为 4×8m 框构桥。 2、工程数量 具 体 概况见 下 表 : 中国建筑第七工程局有限公司 框架桥施工方案 - 2 - 工程数量统计 序号 里程 孔径 结构形式 主体长(横延米) 斜交角度 1 K33+560 4×8m 钢筋混凝土框构桥 49.43 90 框构桥主要工程量表: 部位 项目 单位 工程数量 桥身 C30 砼桥体 m3 7817.8 沥青麻絮沉降缝 m3 25.4 C25 砼冒石 m3 6.8 C25 砼封端 m3 0.8 基础 C20 砼框架桥基础 m3 1322.7 碎石垫层 m3 881.8 干处挖土方 m3 16175.2 干处挖石方 m3 627 M7.5 浆砌片石八字翼墙基m3 52.7 M7.5 浆砌片石八字截水墙 m3 42.8 洞口 M7.5 浆砌片石八字墙身 m3 196.2 M7.5 浆砌片石八字墙铺砌 m3 339.4 桥身结合部 C30 混凝土翼墙 m3 44 钢筋 HRB335Φ12 kg 177059.6 HRB335Φ16 kg 255287.6 HRB335Φ28 kg 1019152.8 地基处理 CFG 桩 m 14280 三、资源配置 1、主要工程设备 根据框构桥工程施工需要,配备电焊机 6 台,钢筋弯曲机 2 台,钢筋切割机 2 台,钢筋调直机 2...
