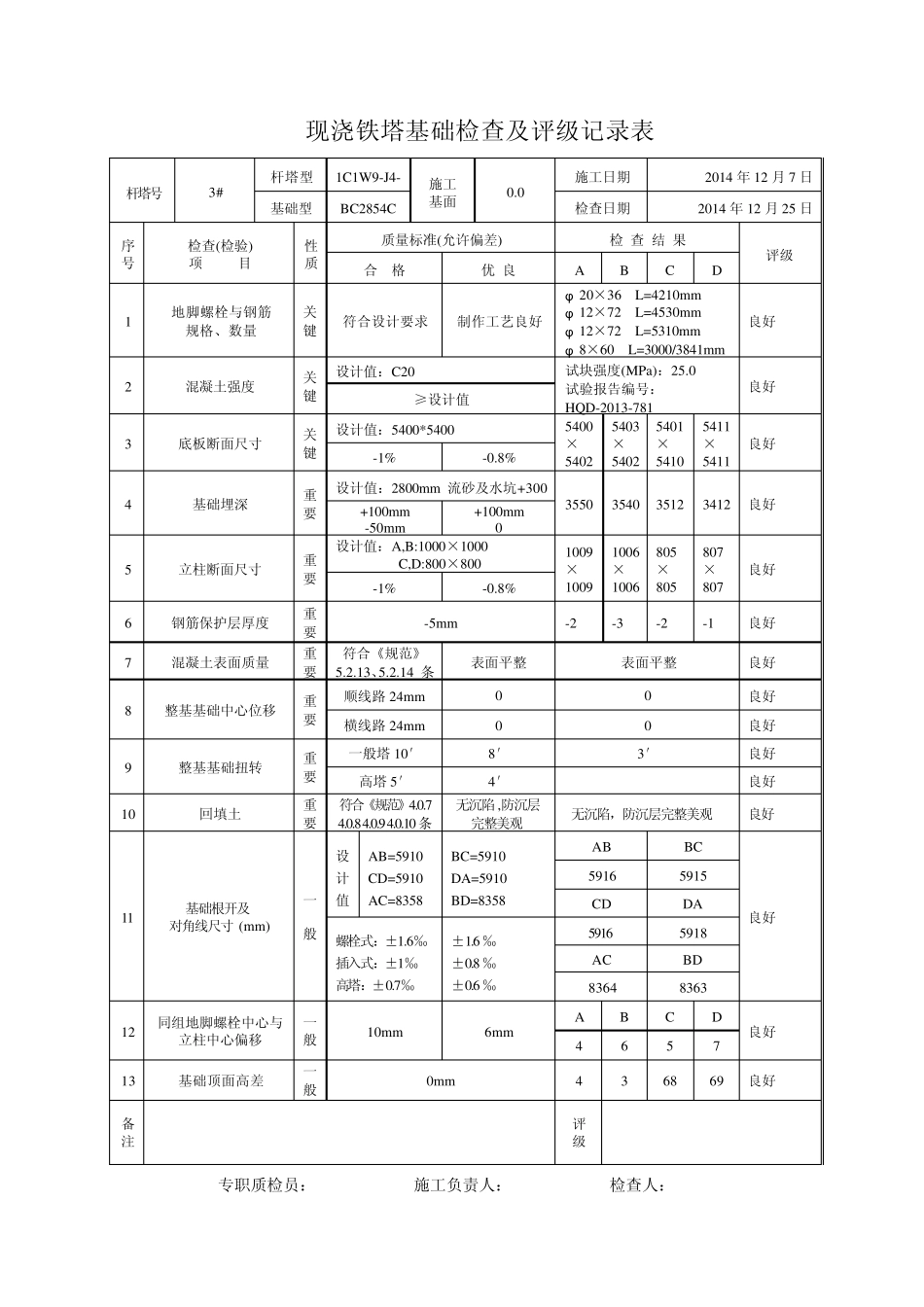

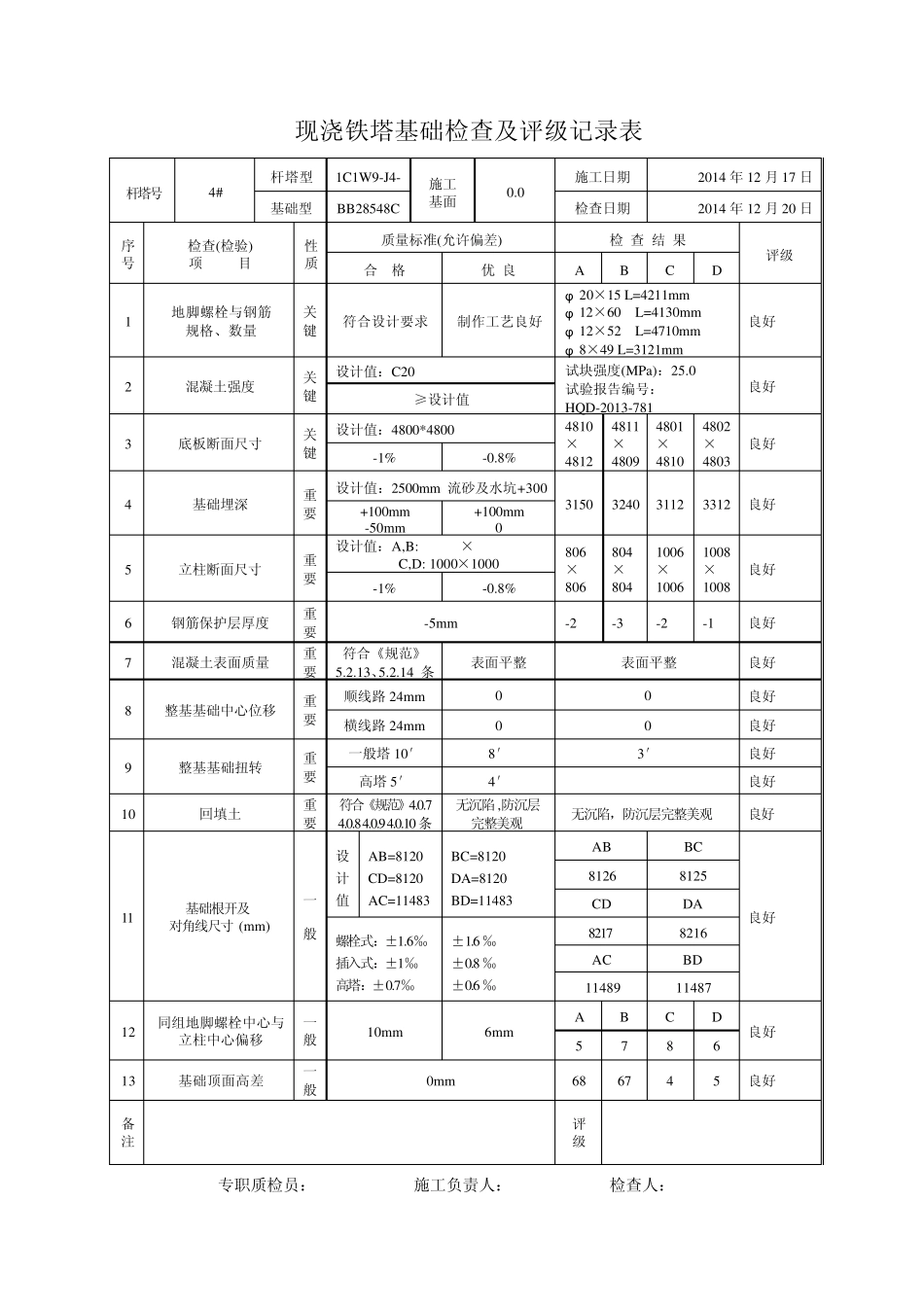

现浇铁塔基础检查及评级记录表 杆塔号 3# 杆塔型 1C1W9-J4- 施工 基面 0.0 施工日期 2014 年 12 月 7 日 基础型 BC2854C 检查日期 2014 年 12 月 25 日 序号 检查(检验) 项 目 性 质 质量标准(允许偏差) 检 查 结 果 评级 合 格 优 良 A B C D 1 地脚螺栓与钢筋 规格、数量 关键 符合设计要求 制作工艺良好 φ 20×36 L=4210m m φ 12×72 L=4530m m φ 12×72 L=5310m m φ 8×60 L=3000/3841m m 良好 2 混凝土强度 关键 设计值：C20 试块强度(MPa)：25.0 试验报告编号：HQD-2013-781 良好 ≥设计值 3 底板断面尺寸 关键 设计值：5400*5400 5400×5402 5403×5402 5401×5410 5411×5411 良好 -1% -0.8% 4 基础埋深 重要 设计值：2800m m 流砂及水坑+300 3550 3540 3512 3412 良好 +100m m -50m m +100m m 0 5 立柱断面尺寸 重要 设计值：A,B:1000×1000 C,D:800×800 1009×1009 1006×1006 805×805 807×807 良好 -1% -0.8% 6 钢筋保护层厚度 重要 -5m m -2 -3 -2 -1 良好 7 混凝土表面质量 重要 符合《规范》5.2.13、5.2.14 条 表面平整 表面平整 良好 8 整基基础中心位移 重要 顺线路 24m m 0 0 良好 横线路 24m m 0 0 良好 9 整基基础扭转 重要 一般塔 10′ 8′ 3′ 良好 高塔 5′ 4′ 良好 10 回填土 重要 符合《规范》4.0.7 4.0.8 4.0.9 4.0.10 条 无沉陷 ,防沉层完整美观 无沉陷，防沉层完整美观 良好 11 基础根开及 对角线尺寸 (m m ) 一 般 设 计 值 AB=5910 CD=5910 AC=8358 BC=5910 DA=5910 BD=8358 AB BC 良好 5916 5915 CD DA 螺栓式：±1.6‰ 插入式：±1‰ 高塔：±0.7‰ ±1.6 ‰ ±0.8 ‰ ±0.6 ‰ 5916 5918 AC BD 8364 8363 12 同组地脚螺栓中心与 立柱中心偏移 一般 10m m 6m m A B C D 良好 4 6 5 7 13 基础顶面高差 一般 0m m 4 3 68 69 良好 备注 评 级 专职质检员： 施工负责人： 检查人： 现浇铁塔基础检查及评级记录表 杆塔号 4# 杆塔型 1C1W9-J4- 施工 基面 0.0 施工日期 2014 年 12 月 17 日 基础型 BB28548C 检查日期 2014 年 12 月 20 日 序号 检查(检验) 项 目 性 质 质量标准(允许偏差) 检 查 结 果 评级 合...
