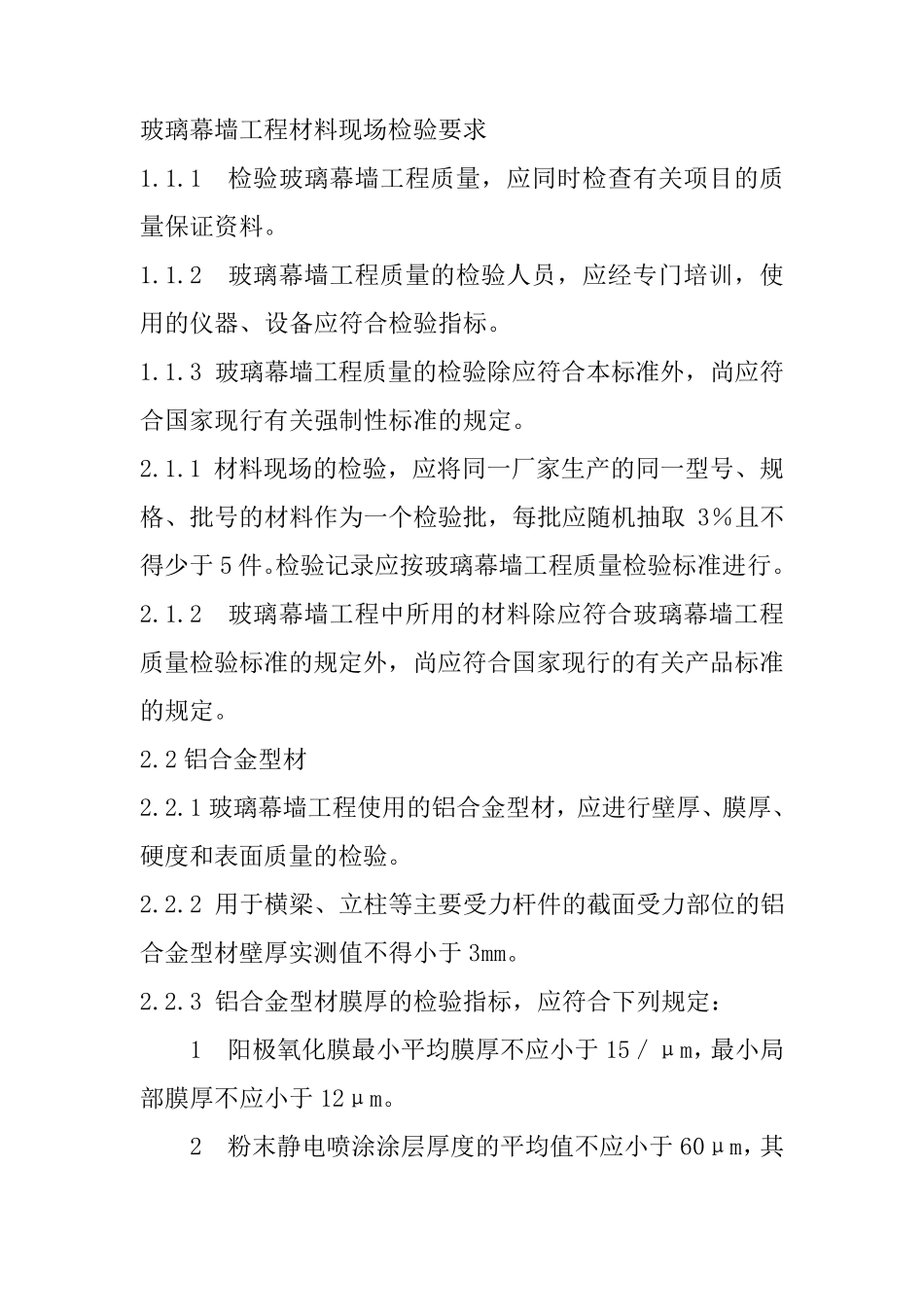

玻 璃 幕 墙 工 程 材 料 现 场 检 验 要 求 1.1.1 检 验 玻 璃 幕 墙 工 程 质 量 ， 应 同 时 检 查 有 关 项 目 的 质量 保 证 资 料 。 1.1.2 玻 璃 幕 墙 工 程 质 量 的 检 验 人 员 ， 应 经 专 门 培 训 ， 使用 的 仪 器 、 设 备 应 符 合 检 验 指 标 。 1.1.3 玻 璃 幕 墙 工 程 质 量 的 检 验 除 应 符 合 本 标 准 外 ， 尚 应 符合 国 家 现 行 有 关 强 制 性 标 准 的 规 定 。 2.1.1 材 料 现 场 的 检 验 ， 应 将 同 一 厂 家 生 产 的 同 一 型 号 、 规格 、 批 号 的 材 料 作 为 一 个 检 验 批 ， 每 批 应 随 机 抽 取3％ 且 不得 少 于 5 件 。检 验 记 录 应 按 玻 璃 幕 墙 工 程 质 量 检 验 标 准 进 行 。 2.1.2 玻 璃 幕 墙 工 程 中 所 用 的 材 料 除 应 符 合 玻 璃 幕 墙 工 程质 量 检 验 标 准 的 规 定 外 ， 尚 应 符 合 国 家 现 行 的 有 关 产 品 标 准的 规 定 。 2.2 铝 合 金 型 材 2.2.1 玻 璃 幕 墙 工 程 使 用 的 铝 合 金 型 材 ， 应 进 行 壁 厚 、 膜 厚 、 硬 度 和 表 面 质 量 的 检 验 。 2.2.2 用 于 横 梁 、 立 柱 等 主 要 受 力 杆 件 的 截 面 受 力 部 位 的 铝合 金 型 材 壁 厚 实 测 值 不 得 小 于 3mm。 2.2.3 铝 合 金 型 材 膜 厚 的 检 验 指 标 ， 应 符 合 下 列 规 定 ： 1 阳 极 氧 化 膜 最 小 平 均 膜 厚 不 应 小 于 15／μm， 最 小 局部 膜 厚 不 应 小 于 12μm。 2 粉末静电喷涂涂层厚 度 的 平 均 值 不 应 小 于 60μm， 其局部厚度不应大于120μm 且不应小于40μm。 3 电泳涂漆复合膜局部膜厚不应小于21μm。 4 氟碳喷涂涂层平均厚度不应小于30μm，最小局部厚度不应小于25μm。 2.2.4 玻璃幕墙工程使用 6063T5 型材的韦氏硬度值，不得小 于8，6063AT5 型材的韦氏硬度值，不得小于10。 2.2.5 铝合金型材表面质量，应符合下列规定： 1 型材表面应清洁，色泽应均匀。 2 型材表面不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼...
