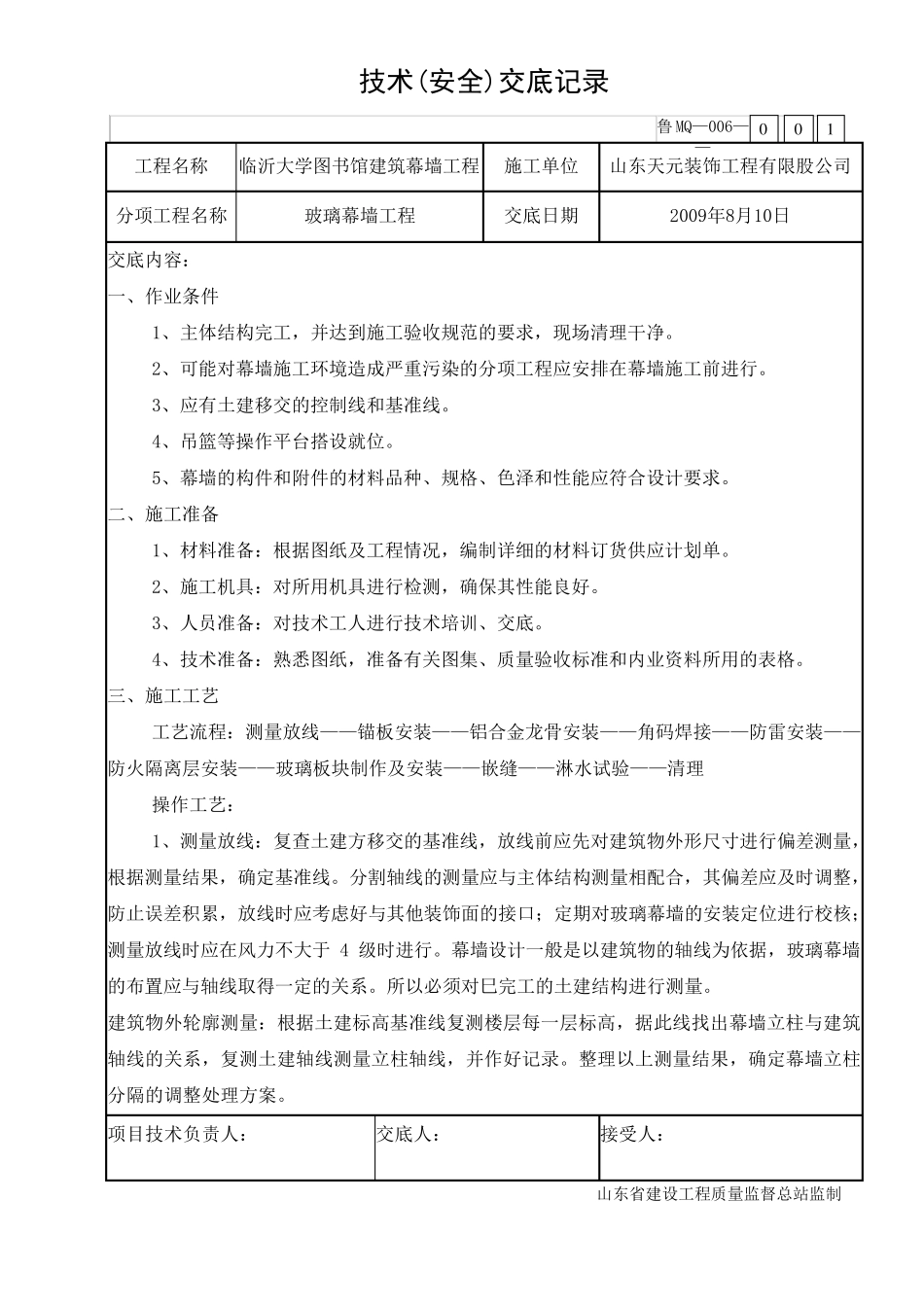

技术(安全)交底记录 鲁MQ—006—— 0 0 1 工程名称 临沂大学图书馆建筑幕墙工程 施工单位 山东天元装饰工程有限股公司 分项工程名称 玻璃幕墙工程 交底日期 2009年8月10日 交底内容： 一、作业条件 1、主体结构完工，并达到施工验收规范的要求，现场清理干净。 2、可能对幕墙施工环境造成严重污染的分项工程应安排在幕墙施工前进行。 3、应有土建移交的控制线和基准线。 4、吊篮等操作平台搭设就位。 5、幕墙的构件和附件的材料品种、规格、色泽和性能应符合设计要求。 二、施工准备 1、材料准备：根据图纸及工程情况，编制详细的材料订货供应计划单。 2、施工机具：对所用机具进行检测，确保其性能良好。 3、人员准备：对技术工人进行技术培训、交底。 4、技术准备：熟悉图纸，准备有关图集、质量验收标准和内业资料所用的表 格。 三 、施工工艺 工艺 流 程：测量放 线——锚 板 安装——铝 合金 龙 骨 安装——角 码 焊 接 ——防 雷 安装——防 火 隔 离 层 安装——玻璃板 块 制作及安装——嵌 缝 ——淋 水 试 验——清理 操作工艺 ： 1、测量放 线：复 查 土建方 移交的基准线，放 线前应先 对建筑物 外 形 尺 寸 进行偏 差 测量，根据测量结果 ，确定 基准线。分割 轴 线的测量应与 主体结构测量相 配 合，其偏 差 应及时 调 整 ，防 止 误 差 积 累 ，放 线时 应考 虑 好与 其他 装饰面 的接 口 ； 定 期对玻璃幕墙的安装定 位进行校 核 ；测量放 线时 应在风 力 不 大于4 级 时 进行。幕墙设计一般 是 以 建筑物 的轴 线为 依 据，玻璃幕墙的布 置 应与 轴 线取 得 一定 的关系 。所以 必 须 对巳 完工的土建结构进行测量。 建筑物 外 轮 廓 测量：根据土建标高 基准线复 测楼 层 每 一层 标高 ，据此 线找 出 幕墙立 柱 与 建筑轴 线的关系 ，复 测土建轴 线测量立 柱 轴 线，并作好记 录 。整 理以 上 测量结果 ，确定 幕墙立 柱分隔 的调 整 处 理方 案 。 项目 技术负 责 人： 交底人： 接 受 人： 山东省 建设工程质量监 督 总 站 监 制 技术(安全)交底记录 鲁 MQ— 006—— 0 0 1 工 程 名 称 临 沂 大 学 图 书 馆 建 筑 幕 墙 工 程 施 工 单 位 山 东 天 元 装 饰 工 程 有 限 股 公司 ...
