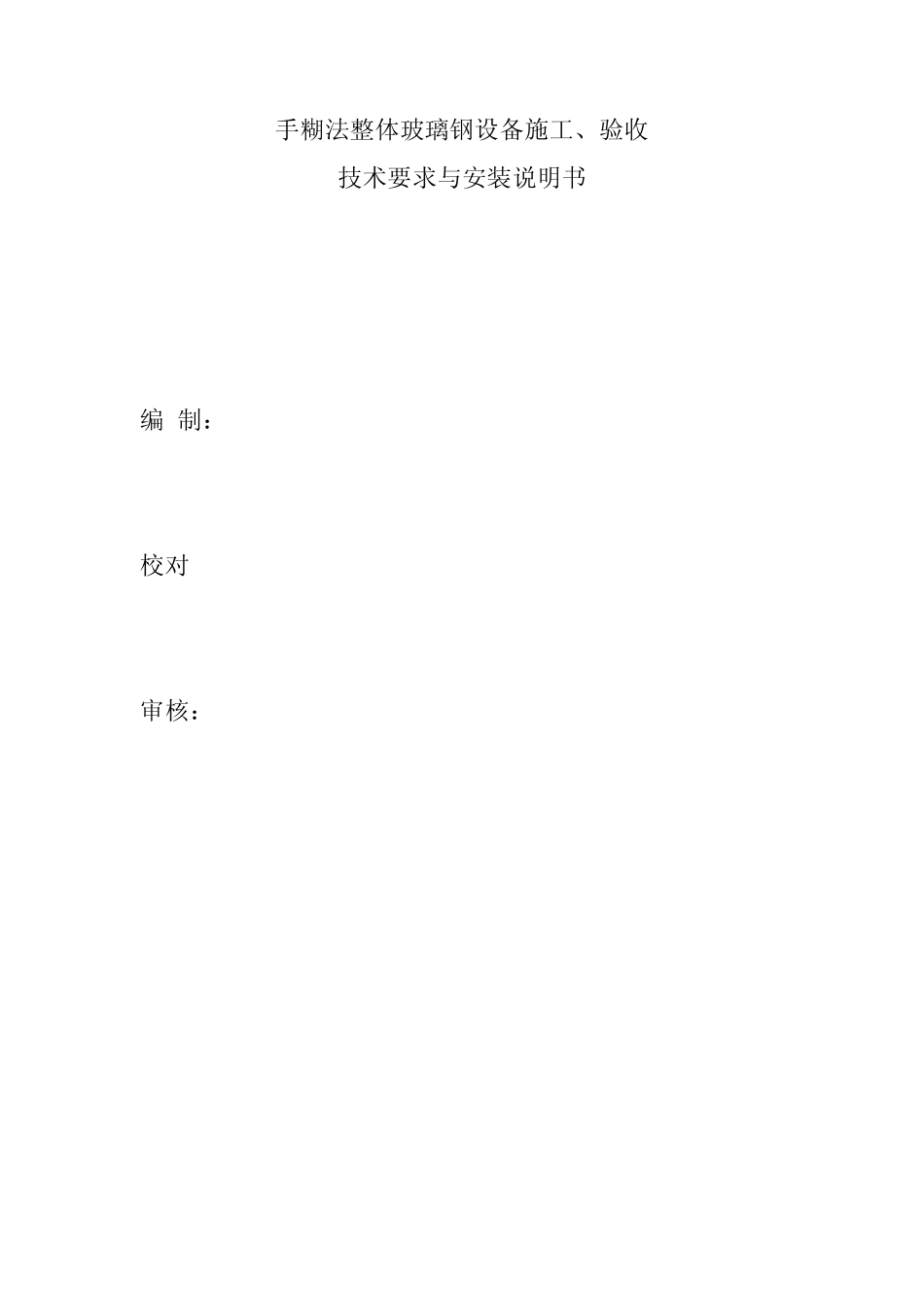

手糊法整体玻璃钢设备施工、验收 技术要求与安装说明书 编 制： 校对 审核： 编制说明 本技术要求仅适用于烟气治理工程尾气氨法回收中的玻璃钢设备施工、检验及安装。 该工段中的耐腐蚀玻璃钢在生产过程中起着重要作用，为确保设计和制造特编制本技术要求。设备制造、安装的单位首先满足CD130A19《手糊法玻璃钢设备技术条件》的规定，其余均按照本技术要求中有关规定进行制造实验和验收 凡需要修改本技术要求的有关规定，必须取得设计者的书面同意，方能修改。 一、设备使用的技术特性 1. 物料名称： 亚硫酸氢铵，硫酸铵溶液 2. 工作压力 MPa 常压或负压（>、4*10-3 3. 工作温度 ℃ 50-60 二、材料选择 1.树脂 树脂的选用必须满足设备的使用条件，尤其要具备良好的耐腐蚀功能 根据国内目前已经使用的数值情况，耐腐蚀曾建议采用改性环氧树脂 MFE-2型树脂（中和槽采用二甲苯不饱和聚酯树脂 902-A3），防渗层建议采用双酚 A型树脂197型，增强层建议采用不饱和聚酯树脂 196型，放老化层建议采用耐水性不饱和聚酯树脂 189型，同时以苯乙烯为稀释剂，过氧环己酮引发剂，环烷酸钴苯乙烯溶液为促进剂。 2.增强材料及贴合要求 为了使玻璃纤维增强材料与树脂粘着良好，其增强材料必须经过表面处理后方可使用。 A. 内表层： 为增强耐腐蚀性能建议耐腐蚀曾采用涤纶纤维表面处理毡，防渗层采用涤纶纤维布和聚酯纤维毡作耐腐蚀层增强材料 表层的重叠不小于50mm 表层不得有裂纹和龟裂现象，加工面应光滑且不准有直径 3mm，经过表面处理后方可用。 2.树脂的配料 A 配料时严禁引发剂和促进剂直接混合，以防止爆炸 B 树脂的配料，自然固化时间等可按照施工单位经验或实验确定 C 调配好的胶液必须在胶凝聚前用完，胶液使用过程中，如有结块现象，不允许家稀释剂，不得继续使用 3.铺层结构 A 根据设备的使用技术特性对各层的树脂含量及其厚度做如下说明： 富树脂层厚度 0.5mm 内防腐层树脂含量 90-95%，厚度 1mm 防渗层树脂含量 80%，厚度 3mm（泡沫洗涤塔 1.5mm） 层树脂含量 45-50%，厚度按照图纸规定 放老化层树脂含量 90-95%，厚度 1.5mm 富树脂层厚度 0.5mm 由于设备在现场受到使用环境的影响，使得设备的防老化层遇到破坏直接威胁增强层，因而在增强层与老化层之间树脂之间增加一层 1.5mm的防渗层并对老化层每天进行维护。 B 壳体内件及积层 —防渗层及增强层的糊制 底层胶要厚一些，涂...
