球墨铸铁管试压方案

球墨铸铁管试压方案_第1页
1/10
球墨铸铁管试压方案_第2页
2/10
球墨铸铁管试压方案_第3页
3/10

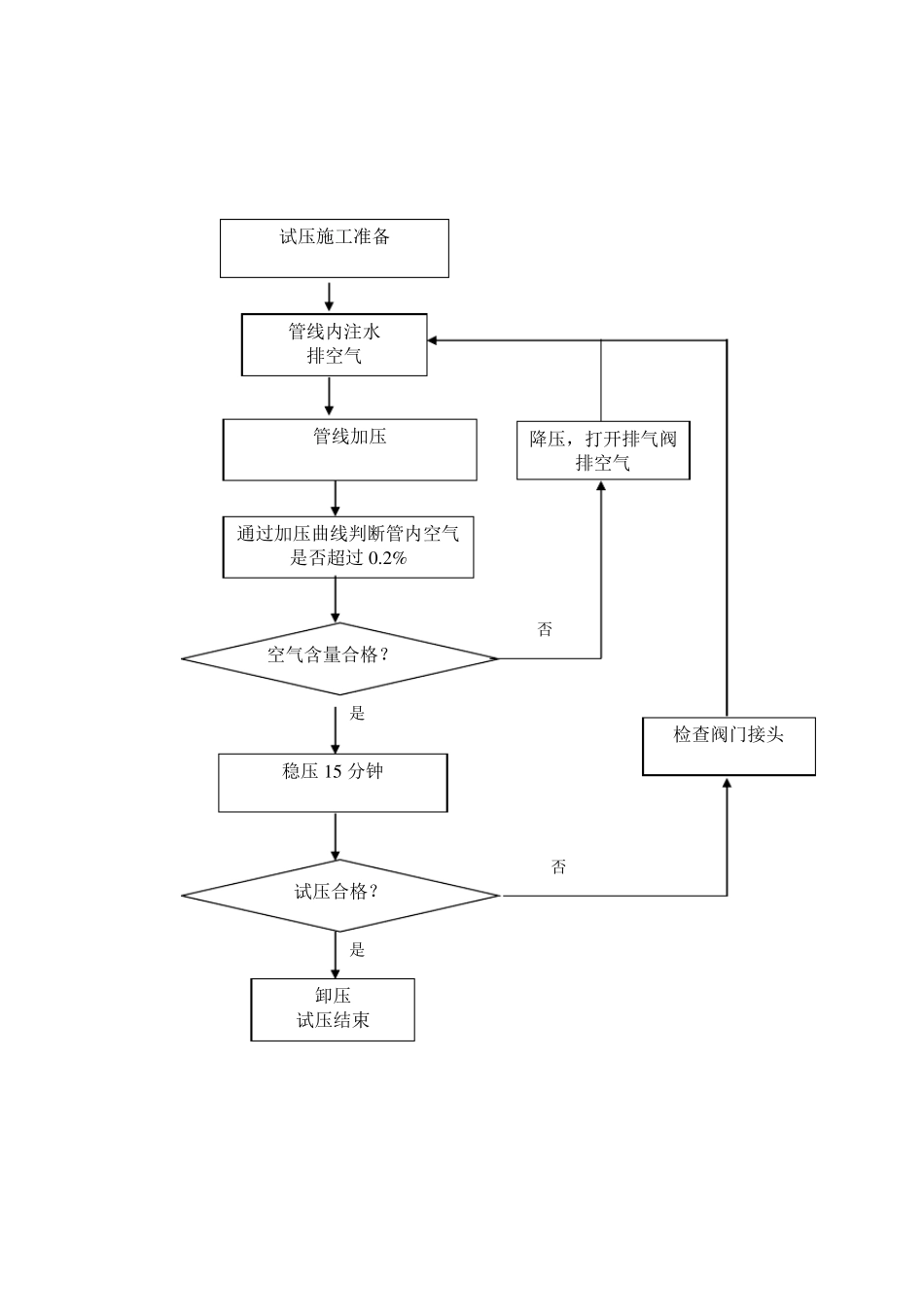

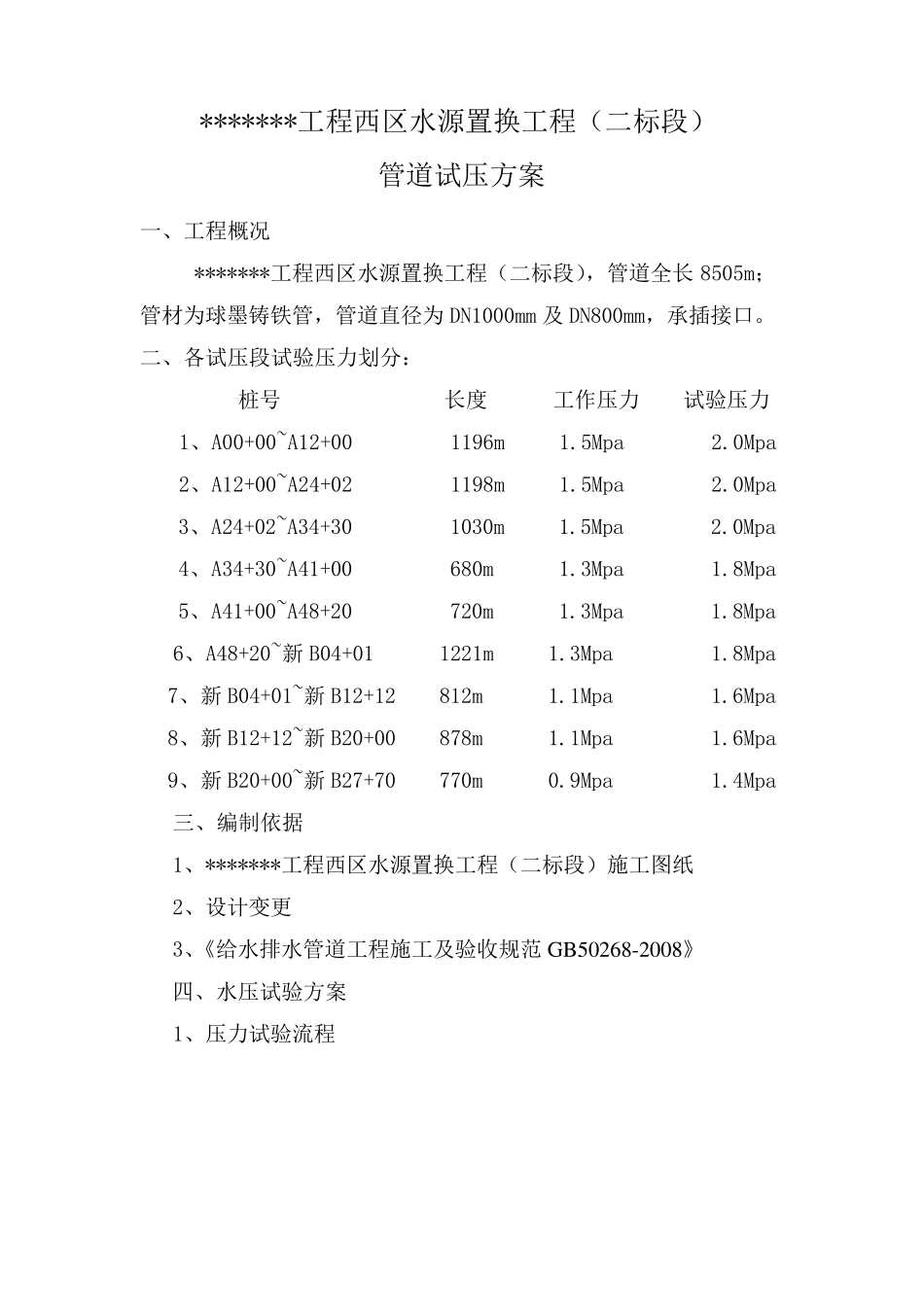

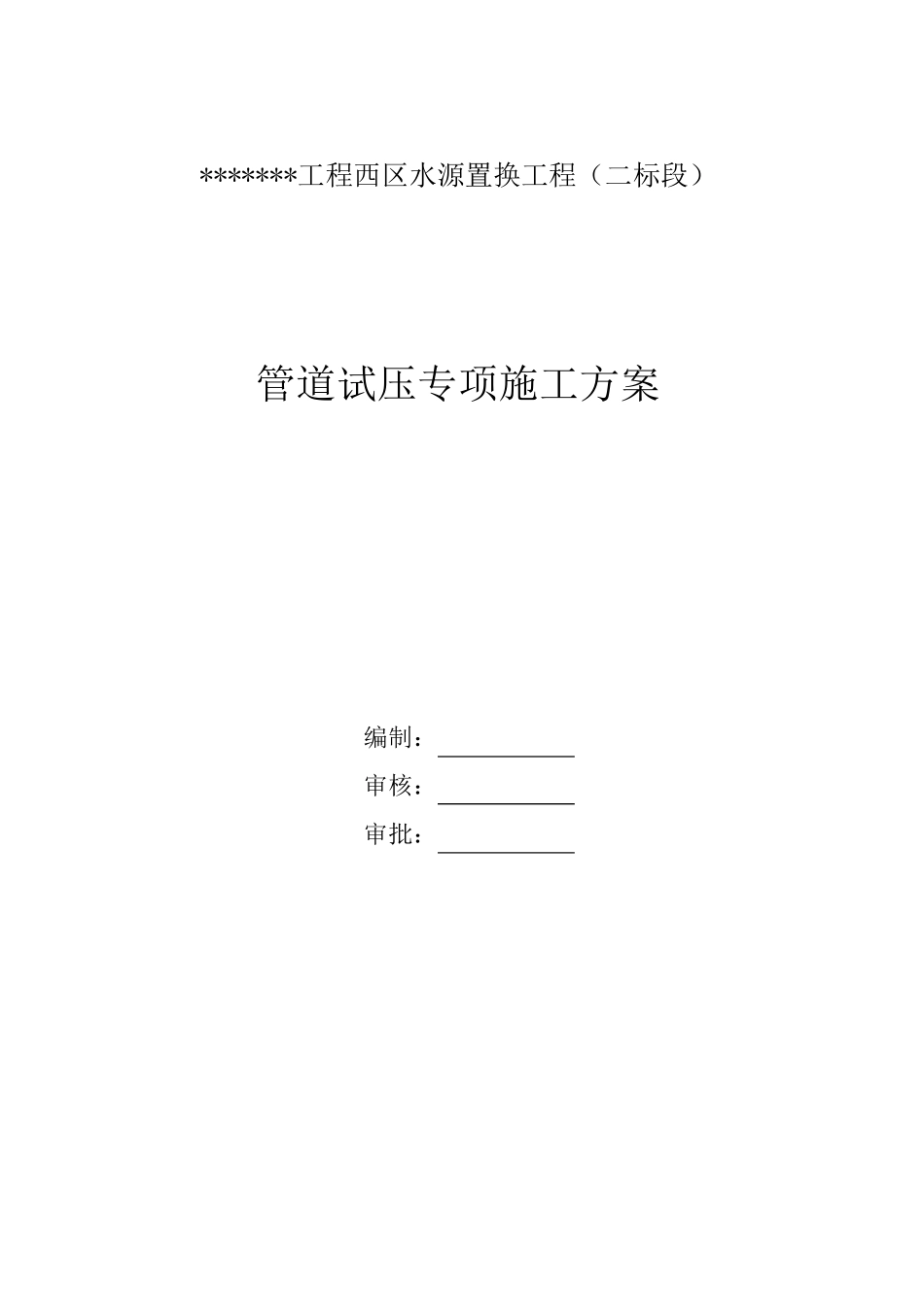

*******工程西区水源置换工程(二标段) 管道试压专项施工方案 编制: 审核: 审批: *******工程西区水源置换工程(二标段) 管道试压方案 一、工程概况 *******工程西区水源置换工程(二标段),管道全长 8505m;管材为球墨铸铁管,管道直径为 DN1000mm 及 DN800mm,承插接口。 二、各试压段试验压力划分: 桩号 长度 工作压力 试验压力 1、A00+00~A12+00 1196m 1.5Mpa 2.0Mpa 2、A12+00~A24+02 1198m 1.5Mpa 2.0Mpa 3、A24+02~A34+30 1030m 1.5Mpa 2.0Mpa 4、A34+30~A41+00 680m 1.3Mpa 1.8Mpa 5、A41+00~A48+20 720m 1.3Mpa 1.8Mpa 6、A48+20~新 B04+01 1221m 1.3Mpa 1.8Mpa 7、新 B04+01~新 B12+12 812m 1.1Mpa 1.6Mpa 8、新 B12+12~新 B20+00 878m 1.1Mpa 1.6Mpa 9、新 B20+00~新 B27+70 770m 0.9Mpa 1.4Mpa 三、编制依据 1、*******工程西区水源置换工程(二标段)施工图纸 2、设计变更 3、《给水排水管道工程施工及验收规范 GB50268-2008》 四、水压试验方案 1、压力试验流程 试压施工准备 管线内注水 排空气 通过加压曲线判断管内空气是否超过 0 .2 % 空气含量合格? 否 卸压 试压结束 是 稳压1 5 分钟 降压,打开排气阀排空气 管线加压 试压合格? 是 检查阀门接头 否 2、试压方法 (1) 试压准备及要求 1)水压试验设备、仪表 ①采用弹簧压力计时,精度不低于 1.5 级,最大量程宜为试验压力的 1.3~1.5 倍,表壳的公称直径不宜小于 150mm,使用前经校正并具有符合规定的检定证书。 ②水泵、压力计应安装在试验段的两端部与管道轴线相垂直的支管上。 2)水压试验前准备工作 ①试验管段所有敞口封闭,无渗漏水现象。 ②试验管段不用闸阀做堵板,无消火栓、水锤消除器、安全阀等附件。 ③水压试验前清除管道内的杂物。 ④水源准备从附近水田深井中抽出地下水。 ⑤后背采用厚度 5cm 的钢板。 3)浸泡时间 试验管段注满水后,在不大于工作压力条件下充分浸泡后再进 行水压试验,浸泡时间大于等于 24h。 4)水压试验 ①试验压力按各试压段试验压力划分确定。 ②预试验阶段:将管道内水压缓缓地升至试验压力并稳压30min。期间如有压力下降注水补压,但不高于试验压力; 检查 管道接 口、配 件等处 有无漏水、损 坏 现象; 有漏水、损 坏 现象时及时停止 试压,查 明 原 因 并采取 相应措 施 后重 新 ...
