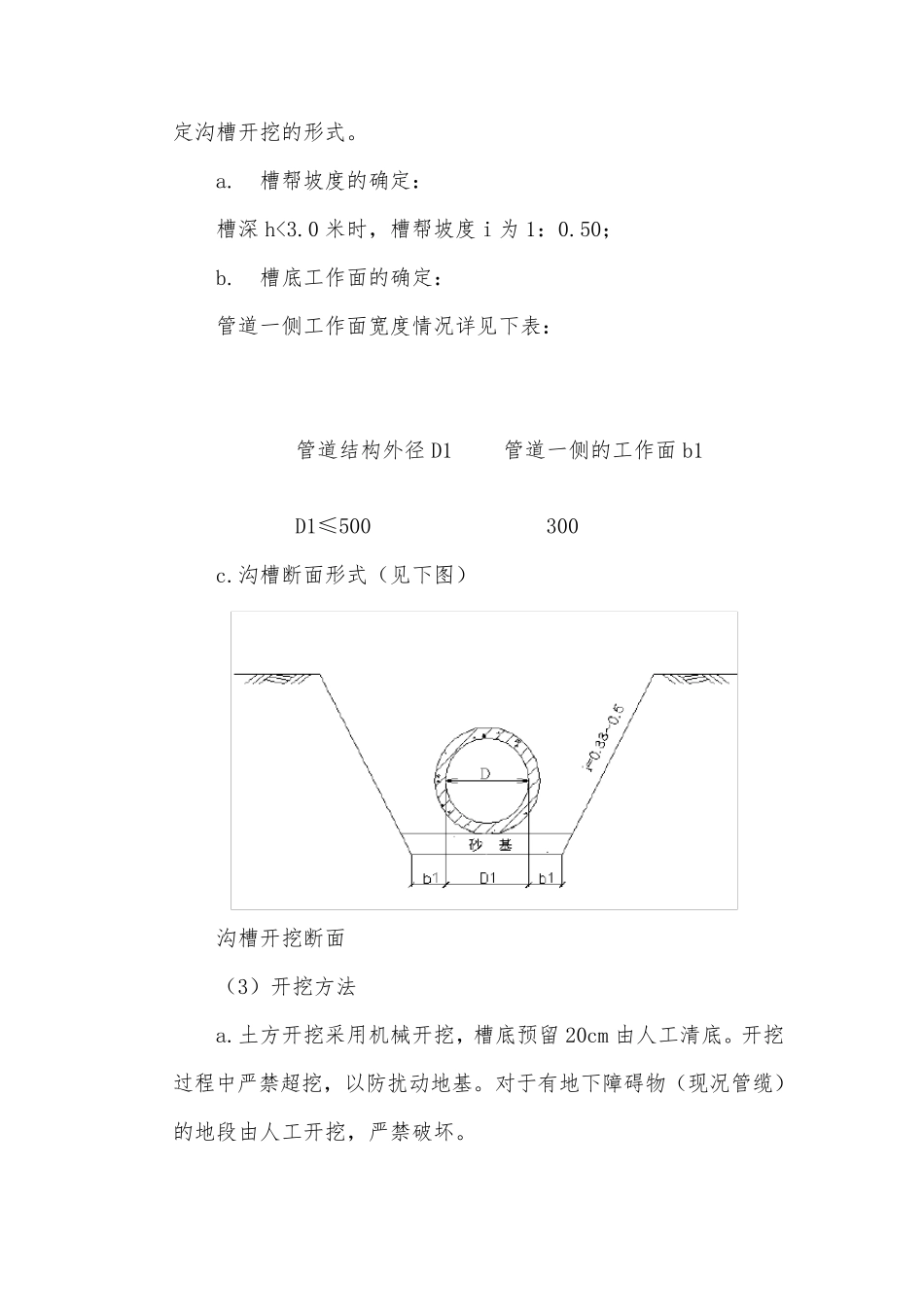

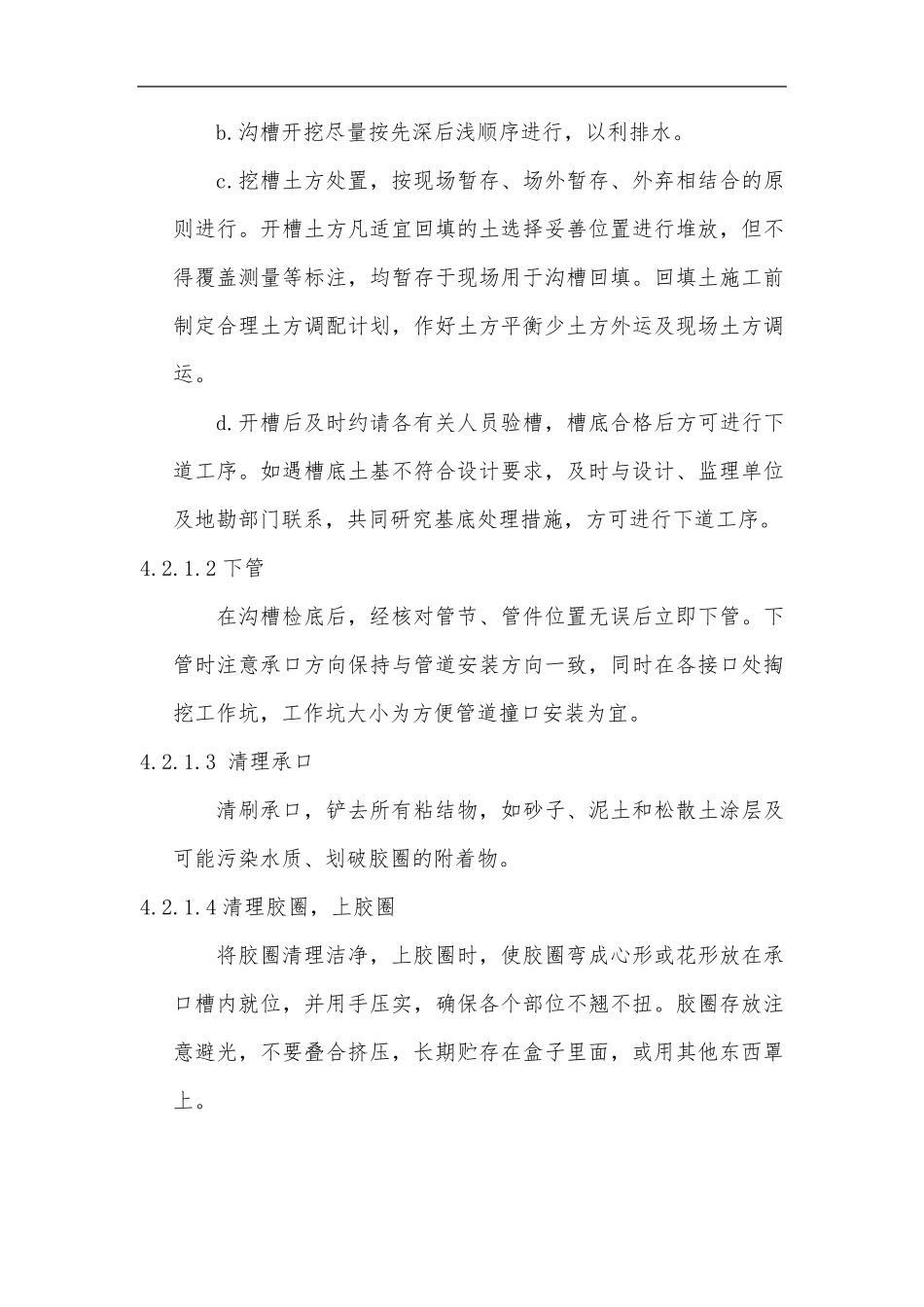

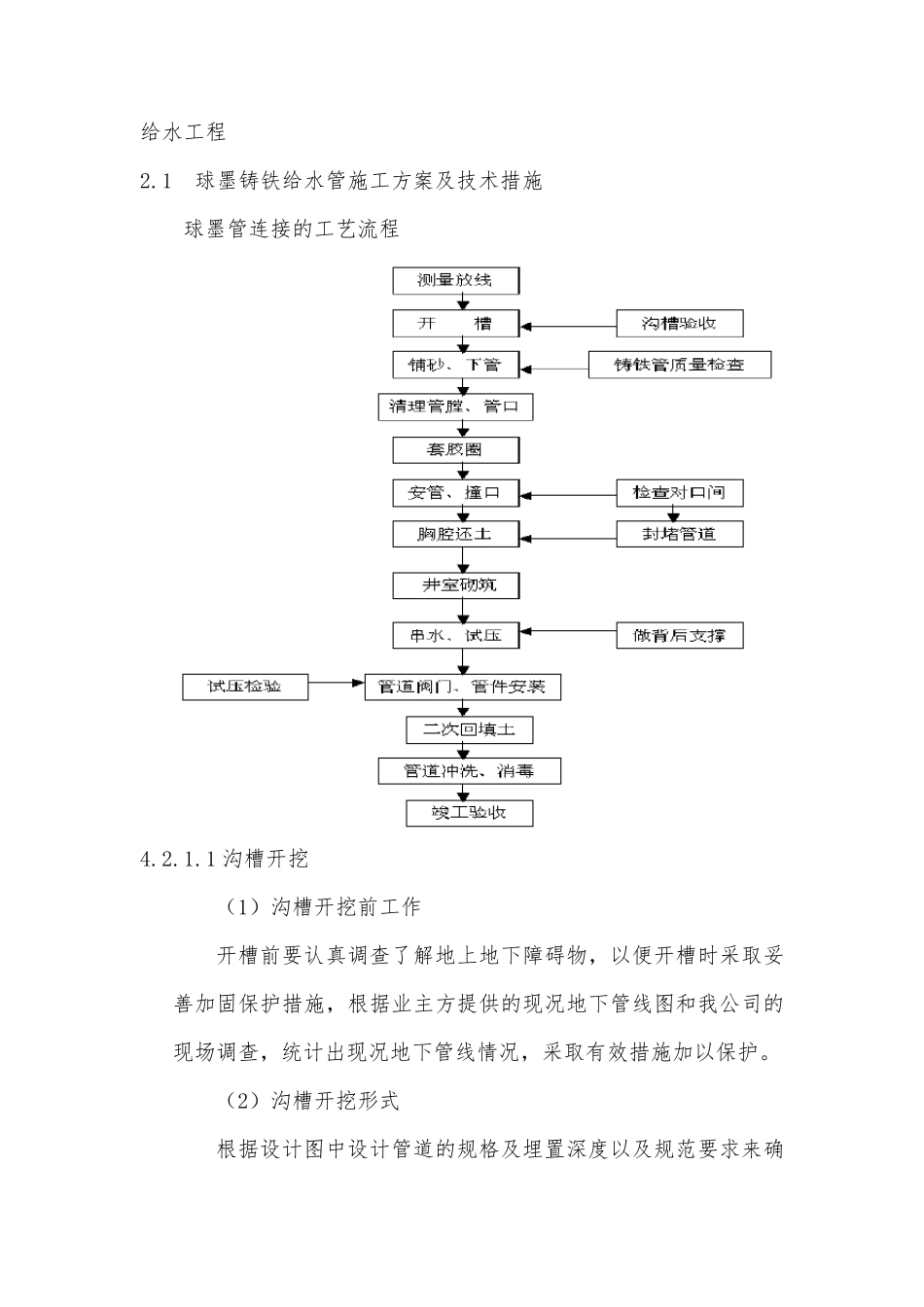

给水工程 2.1 球墨铸铁给水管施工方案及技术措施 球墨管连接的工艺流程 4.2.1.1 沟槽开挖 (1)沟槽开挖前工作 开槽前要认真调查了解地上地下障碍物,以便开槽时采取妥善加固保护措施,根据业主方提供的现况地下管线图和我公司的现场调查,统计出现况地下管线情况,采取有效措施加以保护。 (2)沟槽开挖形式 根据设计图中设计管道的规格及埋置深度以及规范要求来确 定沟槽开挖的形式。 a. 槽帮坡度的确定: 槽深h<3.0 米时,槽帮坡度i 为1:0.50; b. 槽底工作面的确定: 管道一侧工作面宽度情况详见下表: 管道结构外径D1 管道一侧的工作面b1 D1≤500 300 c.沟槽断面形式(见下图) 沟槽开挖断面 (3)开挖方法 a.土方开挖采用机械开挖,槽底预留 20cm 由人工清底。开挖过程中严禁超挖,以防扰动地基。对于有地下障碍物(现况管缆)的地段由人工开挖,严禁破坏。 b.沟槽开挖尽量按先深后浅顺序进行,以利排水。 c.挖槽土方处置,按现场暂存、场外暂存、外弃相结合的原则进行。开槽土方凡适宜回填的土选择妥善位置进行堆放,但不得覆盖测量等标注,均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划,作好土方平衡少土方外运及现场土方调运。 d.开槽后及时约请各有关人员验槽,槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求,及时与设计、监理单位及地勘部门联系,共同研究基底处理措施,方可进行下道工序。 4.2.1.2 下管 在沟槽检底后,经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致,同时在各接口处掏挖工作坑,工作坑大小为方便管道撞口安装为宜。 4.2.1.3 清理承口 清刷承口,铲去所有粘结物,如砂子、泥土和松散土涂层及可能污 染 水质 、划破 胶 圈 的附 着 物。 4.2.1.4 清理胶 圈 ,上 胶 圈 将 胶 圈 清理洁 净 ,上 胶 圈 时,使 胶 圈 弯 成 心 形 或 花 形 放在承口槽内 就 位,并 用手 压 实 ,确 保各个 部位不翘 不扭 。胶 圈 存放注意避 光 ,不要叠 合挤 压 ,长 期 贮 存在盒 子里 面 ,或 用其 他 东 西 罩上 。 4.2.1.5 清理插口表面 插口端是园角并有一定锥度,在胶圈内表面和插口外表涂刷润滑剂(洗涤灵),润滑剂均匀刷在承口内已安装好的橡胶圈表面,在插口外表面刷润滑剂刷到插口坡口处。 4.2.1.6 接口 插口对承口找正,支立三角架,挂手扳葫芦,套...
