球磨机安装施工方案

球磨机安装施工方案_第1页
1/20
球磨机安装施工方案_第2页
2/20
球磨机安装施工方案_第3页
3/20

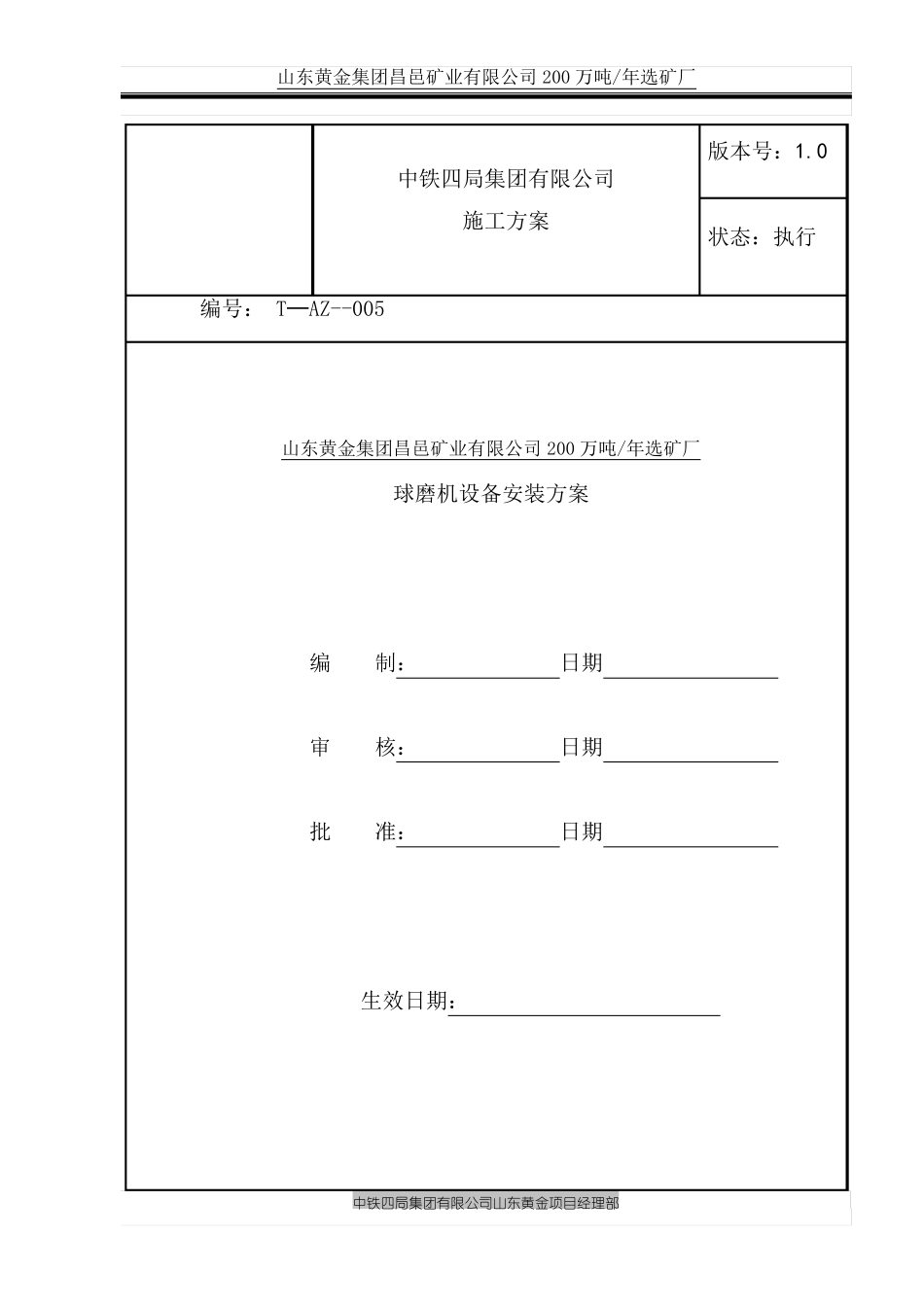

山东黄金集团昌邑矿业有限公司200 万吨/年选矿厂 中铁四局集团有限公司山东黄金项目经理部 中铁四局集团有限公司 施工方案 版本号:1.0 状态:执行 编号: T─AZ--005 山东黄金集团昌邑矿业有限公司200 万吨/年选矿厂 球磨机设备安装方案 编 制: 日期 审 核: 日期 批 准: 日期 生效日期: 山东黄金集团昌邑矿业有限公司200 万吨/年选矿厂 中铁四局集团有限公司山东黄金项目经理部 选矿场破碎机设备安装方案 编号:T─AZ—005 版本号:1.0 状 态:执行 目 录 一、工程概况 二、编制依据 三、施工前准备工作 四、主要施工方案 五、试车 六、质量保证措施 七、安全要求 八、人员组织及施工机具计划 九、安全组织结构形式 文件修改记录: 版本号 修改说明 修改人 审核人 批准人 山东黄金集团昌邑矿业有限公司200 万吨/年选矿厂 中铁四局集团有限公司山东黄金项目经理部 选矿场破碎机安装方案 一、工程概况 该工程为苍山铁矿200 万t/a 选厂球磨机设备安装工程,包括Ф3.6×Ф6.0m 和Ф2.7×Ф4.0m 两种型号的湿式溢流型球磨机。其中Ф3.6×Ф6.0m 湿式溢流型球磨机重约 179t,Ф2.7×Ф4.0m 湿式溢流型球磨机重约 79t。球磨机为系山东苍山铁矿选矿厂进行选矿的最主要的工艺设备之一,两台Ф3.6×Ф6.0m 球磨机安装在主厂房 D-E 跨 11.3m 层基础平台上,两台Ф2.7×Ф4.0m球磨机安装在 C-D 跨 7.5m 层的基础平台上。 溢流型球磨机主要由溢流型球磨机主要由同步电动机、空气离合器、高压开关柜、小齿轮传动部、大齿轮传动部、齿轮罩、筒体部、主轴承部、鼓式给料器、进料部、出料部、基础部、微动传动装置、主轴承润滑站、齿轮副润滑装置、空压机、励磁装置、顶起装置、PLC 低压电控系统等组成。 球磨机设备中单件最重的是进料部,重约 26.5t/件。安装球磨机的正上方有一台 32/5t 的行车可供安装时使用。 该球磨机的安装工期短,安装工程量相对较大,施工时交叉作业的情况又比较多,因此精心合理地组织生产,显得尤为重要。 二 、编 制 依 据 2.1《 球磨机基础图 》 两套 2.2《 球磨机安装图 》 两套 2.3《 Ф3.6×Ф6.0m 湿式溢流型球磨机安装和使用说 明 书 》 一套 《 Ф2.7×Ф4.0m 湿式溢流型球磨机安装和使用说 明 书 》 一套 2.4《 机械 设备安装施工规 范 》 2.5《 重型设备吊 装手 册 》 第 2 版 2.6《 现 行冶 金工...
