球铁典型铸造缺陷极其防止VIP专享

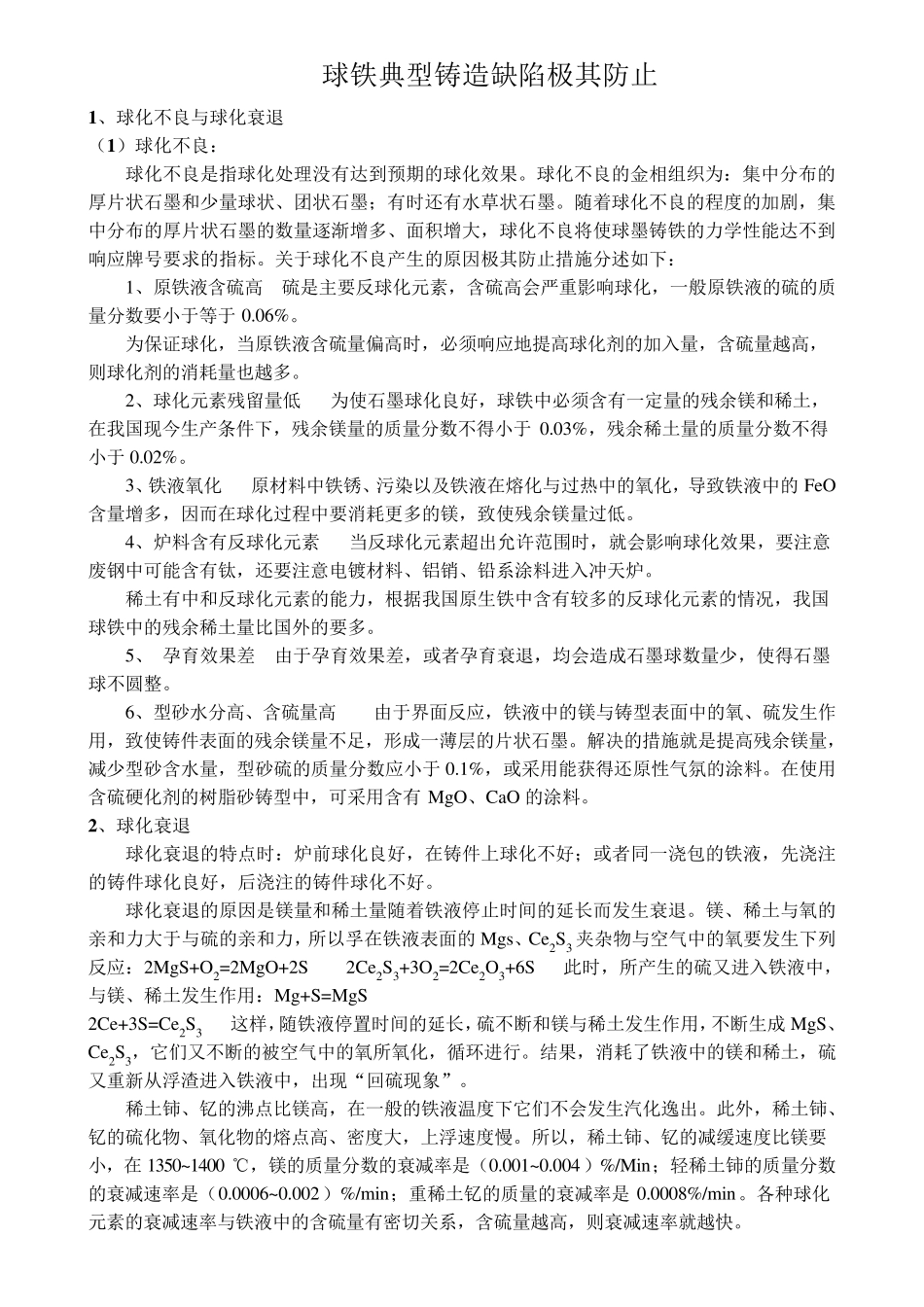

球铁典型铸造缺陷极其防止 1 、球化不良与球化衰退 （1 ）球化不良： 球化不良是指球化处理没有达到预期的球化效果。球化不良的金相组织为：集中分布的厚片状石墨和少量球状、团状石墨；有时还有水草状石墨。随着球化不良的程度的加剧，集中分布的厚片状石墨的数量逐渐增多、面积增大，球化不良将使球墨铸铁的力学性能达不到响应牌号要求的指标。关于球化不良产生的原因极其防止措施分述如下： 1、原铁液含硫高 硫是主要反球化元素，含硫高会严重影响球化，一般原铁液的硫的质量分数要小于等于 0.06%。 为保证球化，当原铁液含硫量偏高时，必须响应地提高球化剂的加入量，含硫量越高，则球化剂的消耗量也越多。 2、球化元素残留量低 为使石墨球化良好，球铁中必须含有一定量的残余镁和稀土，在我国现今生产条件下，残余镁量的质量分数不得小于 0.03%，残余稀土量的质量分数不得小于 0.02%。 3、铁液氧化 原材料中铁锈、污染以及铁液在熔化与过热中的氧化，导致铁液中的 FeO含量增多，因而在球化过程中要消耗更多的镁，致使残余镁量过低。 4、炉料含有反球化元素 当反球化元素超出允许范围时，就会影响球化效果，要注意废钢中可能含有钛，还要注意电镀材料、铝销、铅系涂料进入冲天炉。 稀土有中和反球化元素的能力，根据我国原生铁中含有较多的反球化元素的情况，我国球铁中的残余稀土量比国外的要多。 5、 孕育效果差 由于孕育效果差，或者孕育衰退，均会造成石墨球数量少，使得石墨球不圆整。 6、型砂水分高、含硫量高 由于界面反应，铁液中的镁与铸型表面中的氧、硫发生作用，致使铸件表面的残余镁量不足，形成一薄层的片状石墨。解决的措施就是提高残余镁量，减少型砂含水量，型砂硫的质量分数应小于 0.1%，或采用能获得还原性气氛的涂料。在使用含硫硬化剂的树脂砂铸型中，可采用含有 MgO、CaO 的涂料。 2 、球化衰退 球化衰退的特点时：炉前球化良好，在铸件上球化不好；或者同一浇包的铁液，先浇注的铸件球化良好，后浇注的铸件球化不好。 球化衰退的原因是镁量和稀土量随着铁液停止时间的延长而发生衰退。镁、稀土与氧的亲和力大于与硫的亲和力，所以孚在铁液表面的 Mgs、Ce2S3 夹杂物与空气中的氧要发生下列反应：2MgS+O2=2MgO+2S 2Ce2S3+3O2=2Ce2O3+6S 此时，所产生的硫又进入铁液中，与镁、稀土发生作用：Mg+S=MgS 2Ce+3S=Ce2S3 这样，随铁液停置时间的延长，硫不断和镁与稀土发生作用，不断生成M...
