球阀技术规格书

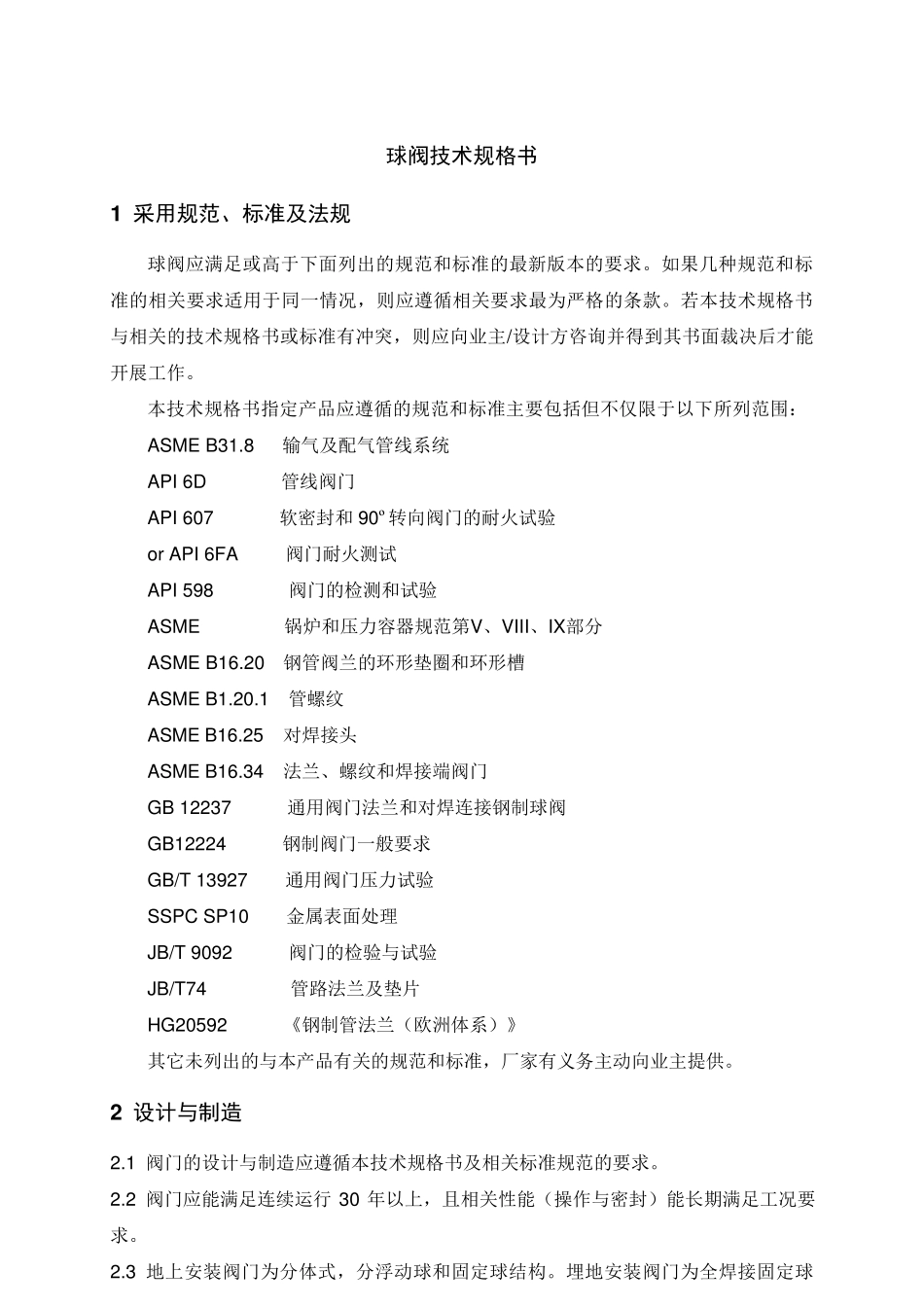

球阀技术规格书 1 采用规范、标准及法规 球阀应满足或高于下面列出的规范和标准的最新版本的要求。如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。若本技术规格书与相关的技术规格书或标准有冲突，则应向业主/设计方咨询并得到其书面裁决后才能开展工作。 本技术规格书指定产品应遵循的规范和标准主要包括但不仅限于以下所列范围： ASME B31.8 输气及配气管线系统 API 6D 管线阀门 API 607 软密封和90º转向阀门的耐火试验 or API 6FA 阀门耐火测试 API 598 阀门的检测和试验 ASME 锅炉和压力容器规范第V、VIII、IX部分 ASME B16.20 钢管阀兰的环形垫圈和环形槽 ASME B1.20.1 管螺纹 ASME B16.25 对焊接头 ASME B16.34 法兰、螺纹和焊接端阀门 GB 12237 通用阀门法兰和对焊连接钢制球阀 GB12224 钢制阀门一般要求 GB/T 13927 通用阀门压力试验 SSPC SP10 金属表面处理 JB/T 9092 阀门的检验与试验 JB/T74 管路法兰及垫片 HG20592 《钢制管法兰（欧洲体系）》 其它未列出的与本产品有关的规范和标准，厂家有义务主动向业主提供。 2 设计与制造 2.1 阀门的设计与制造应遵循本技术规格书及相关标准规范的要求。 2.2 阀门应能满足连续运行 30 年以上，且相关性能（操作与密封）能长期满足工况要求。 2.3 地上安装阀门为分体式，分浮动球和固定球结构。埋地安装阀门为全焊接固定球结构。 2.4 所有阀门选材除应符合API 6D和有关阀门材料标准的要求外，还应能适应气候条件、环境温度、工作介质及操作条件。 2.5 对于全焊接埋地球阀需要带过渡管（袖管），袖管长度应能保证现场两端焊接操作对密封材料不产生影响。球阀袖管的长度为不小于 1 倍公称直径。袖管应为无缝管或直缝管，或者采用锻件并在工厂完成焊接和防腐，袖管的防腐应和阀体防腐一致，并且应在工厂和阀门焊接后一起进行水压试验，袖管要符合API SPE5L标准。袖管必须按照阀门压力等级进行设计计算壁厚。 2.6 阀门操作维护方便，同时其维护工作应不能影响其所配执行机构或控制系统的正常工作。 2.7 固定式球阀的阀座和阀杆应有二次密封，阀座应有独立的注脂口，注脂口可带压更换。作为紧急需要时使用，推荐的密封脂应能满足功能要求，密封脂应能保证在规格书和数据单中规定工况条件下性能稳定，且在天然气中不挥发、干裂，在油中不溶解，不起化学变化。 对于浮动球阀的填料压盖结...
