球阀结构原理介绍

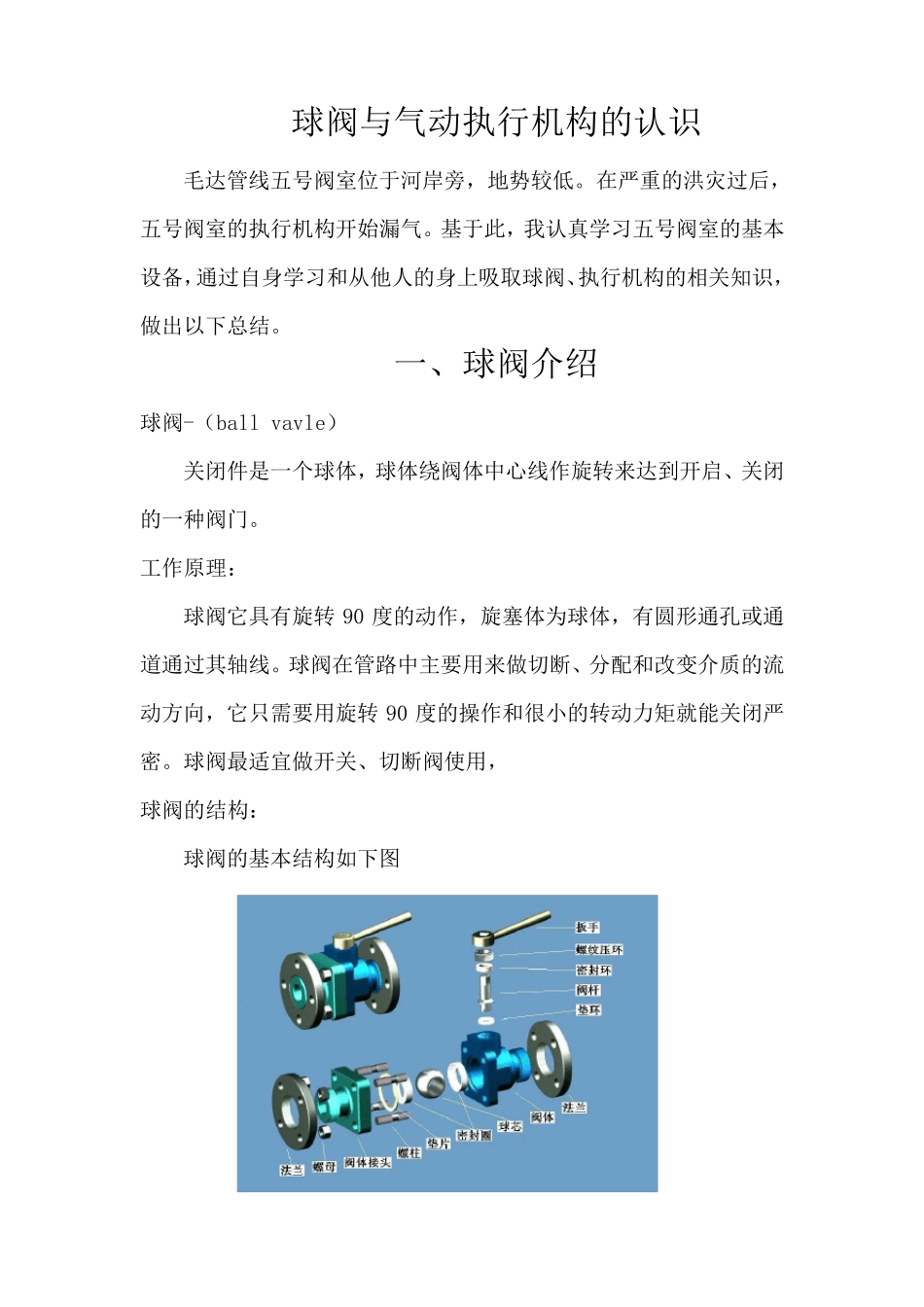

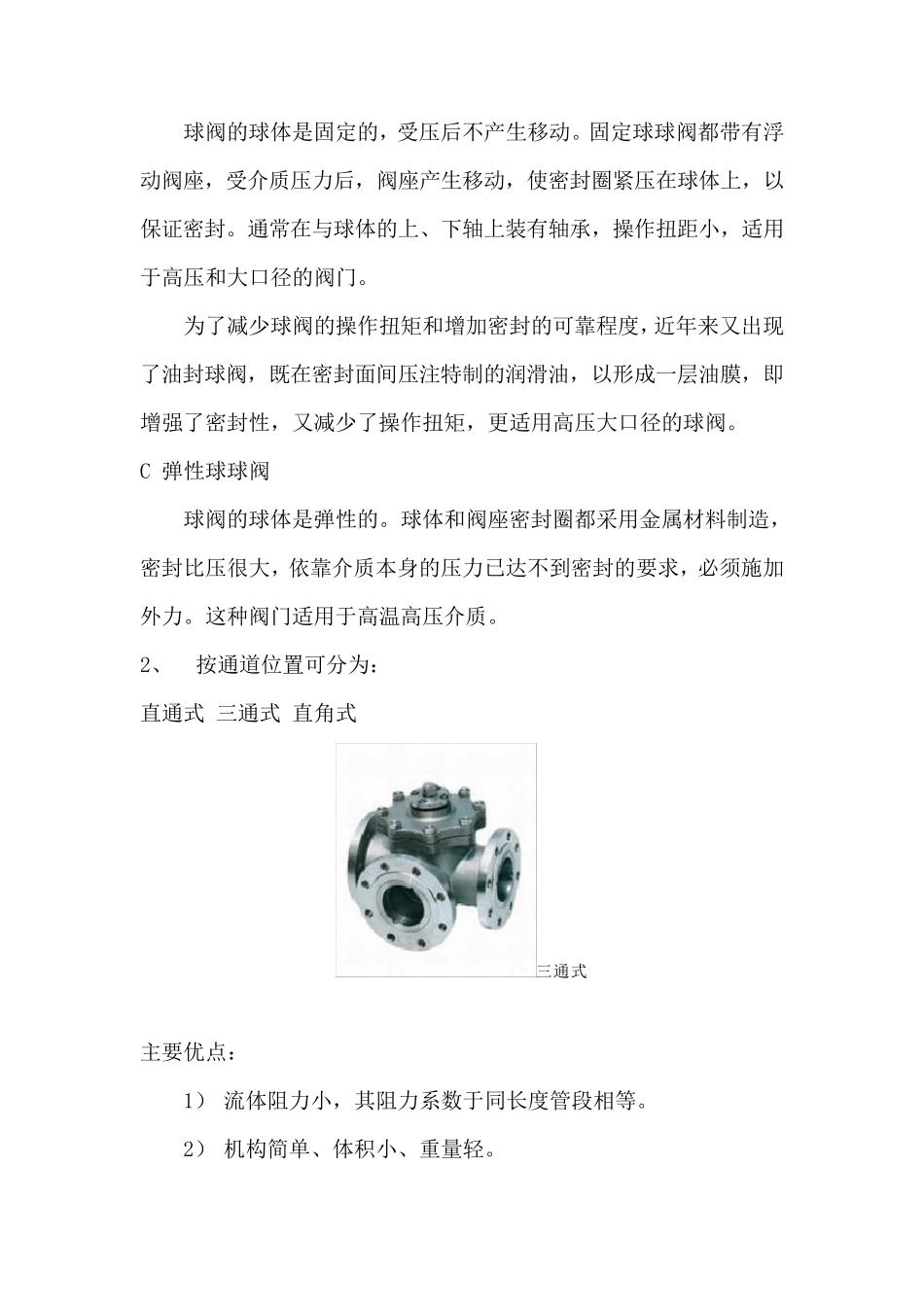

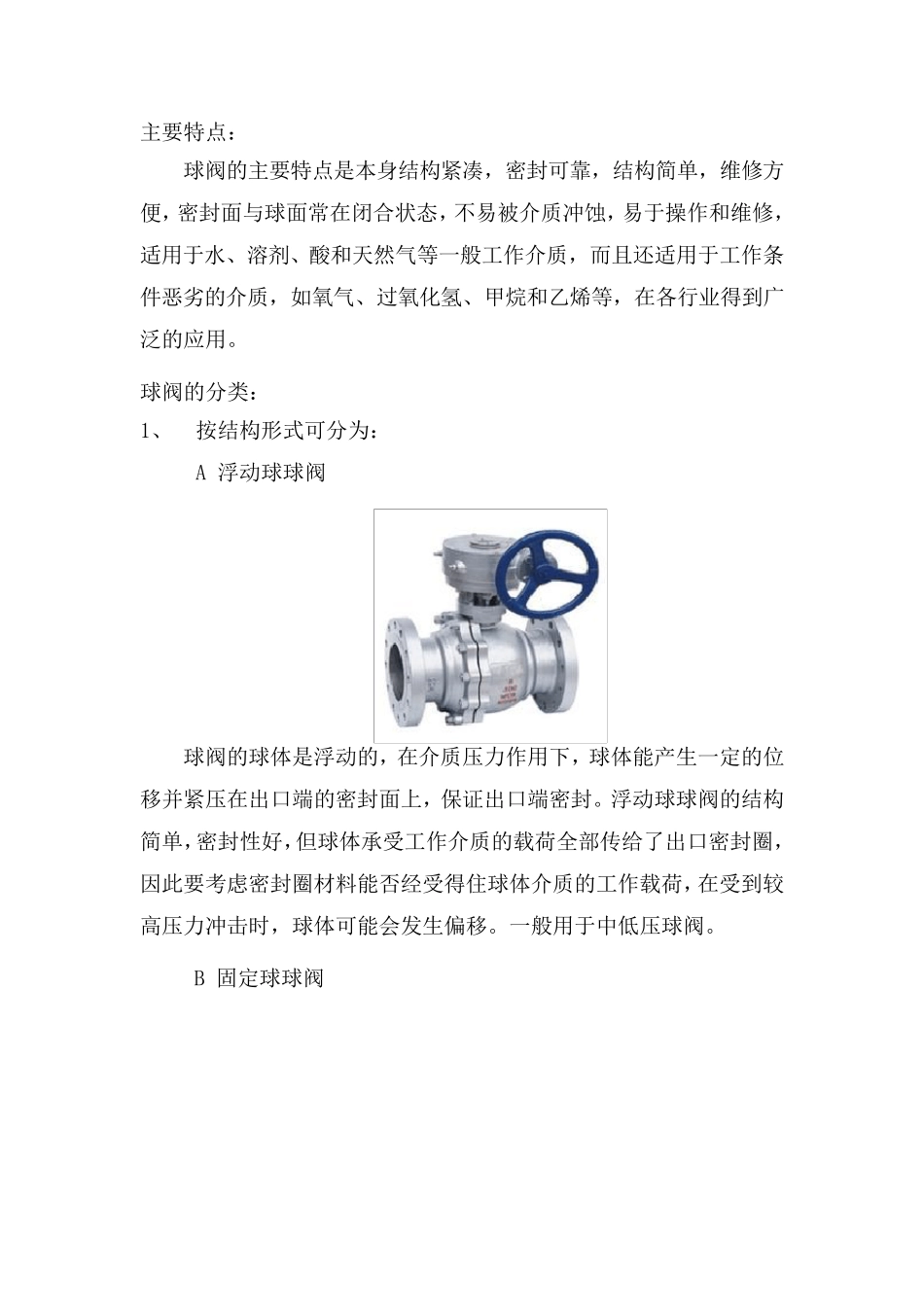

球阀与气动执行机构的认识 毛达管线五号阀室位于河岸旁，地势较低。在严重的洪灾过后，五号阀室的执行机构开始漏气。基于此，我认真学习五号阀室的基本设备，通过自身学习和从他人的身上吸取球阀、执行机构的相关知识，做出以下总结。 一、球阀介绍 球阀-（ball vavle） 关闭件是一个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 工作原理： 球阀它具有旋转 90 度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转 90 度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用， 球阀的结构： 球阀的基本结构如下图 主要特点： 球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。 球阀的分类： 1、 按结构形式可分为： A 浮动球球阀 球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。一般用于中低压球阀。 B 固定球球阀 球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。 为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。 C 弹性球球阀 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。 2、 按通道位置可分为： 直通式 三通式 直角式 三通式 主要优点： 1） 流体阻力小，其阻力系数于同长度管段相等。 2） 机构简单、体积小、重量轻。 3） 紧密可靠，密封材料广泛使用塑料材料，密封性好，在真空中也广泛使用。 4） 操作方便，关闭...
