理正岩土软件学习指南最新

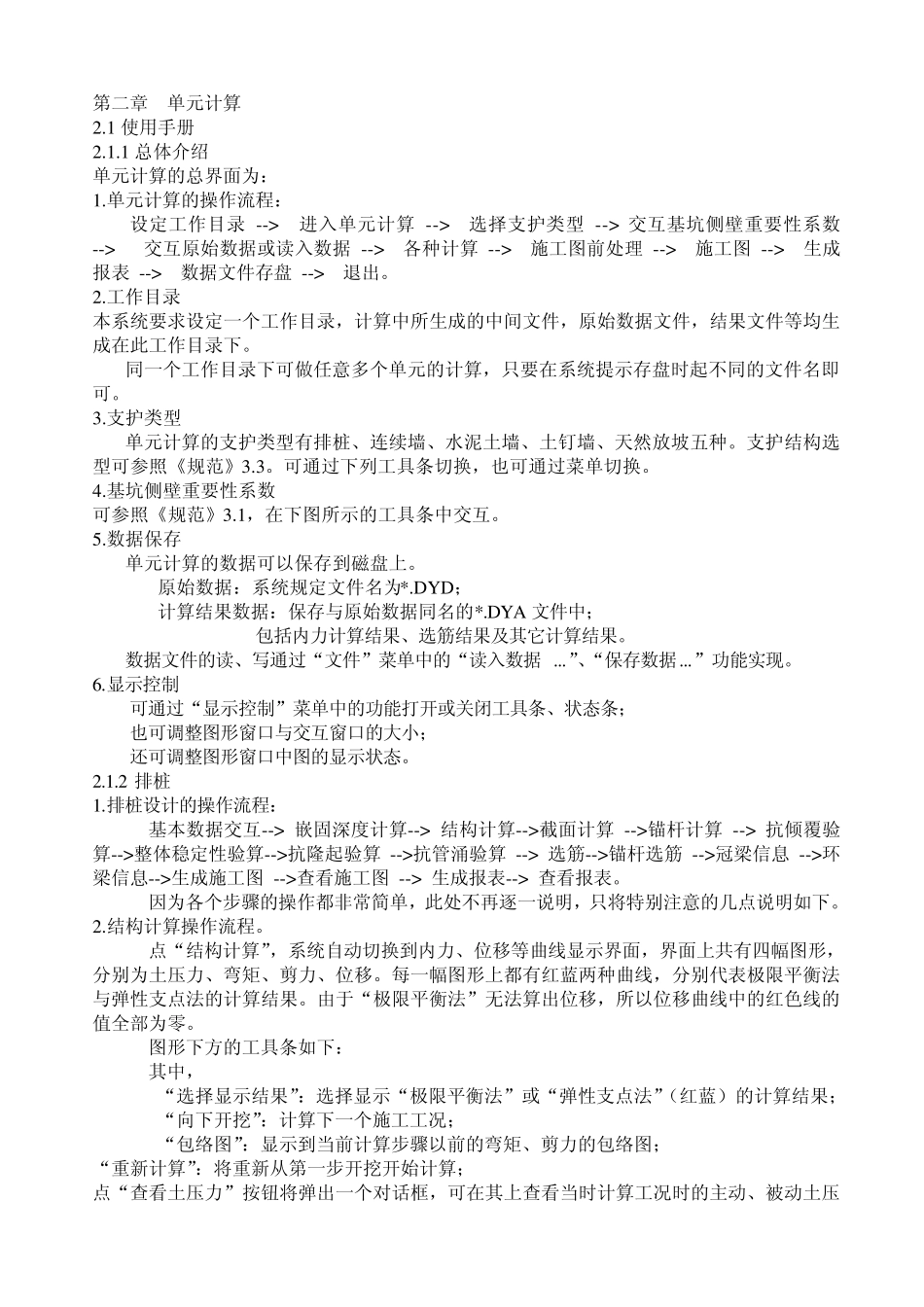

理正岩土软件学习指南最新_第1页
1/18

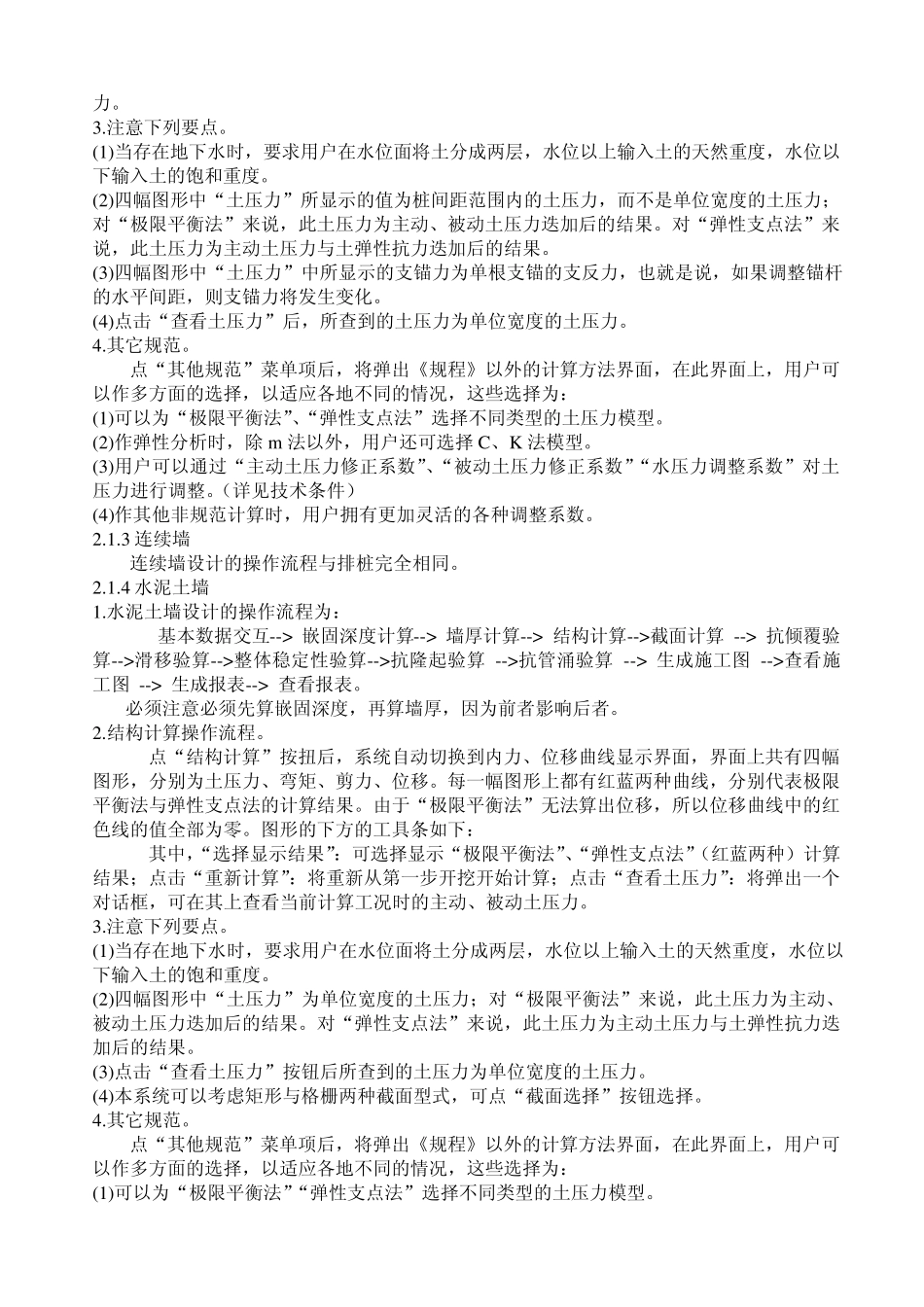

理正岩土软件学习指南最新_第2页
2/18

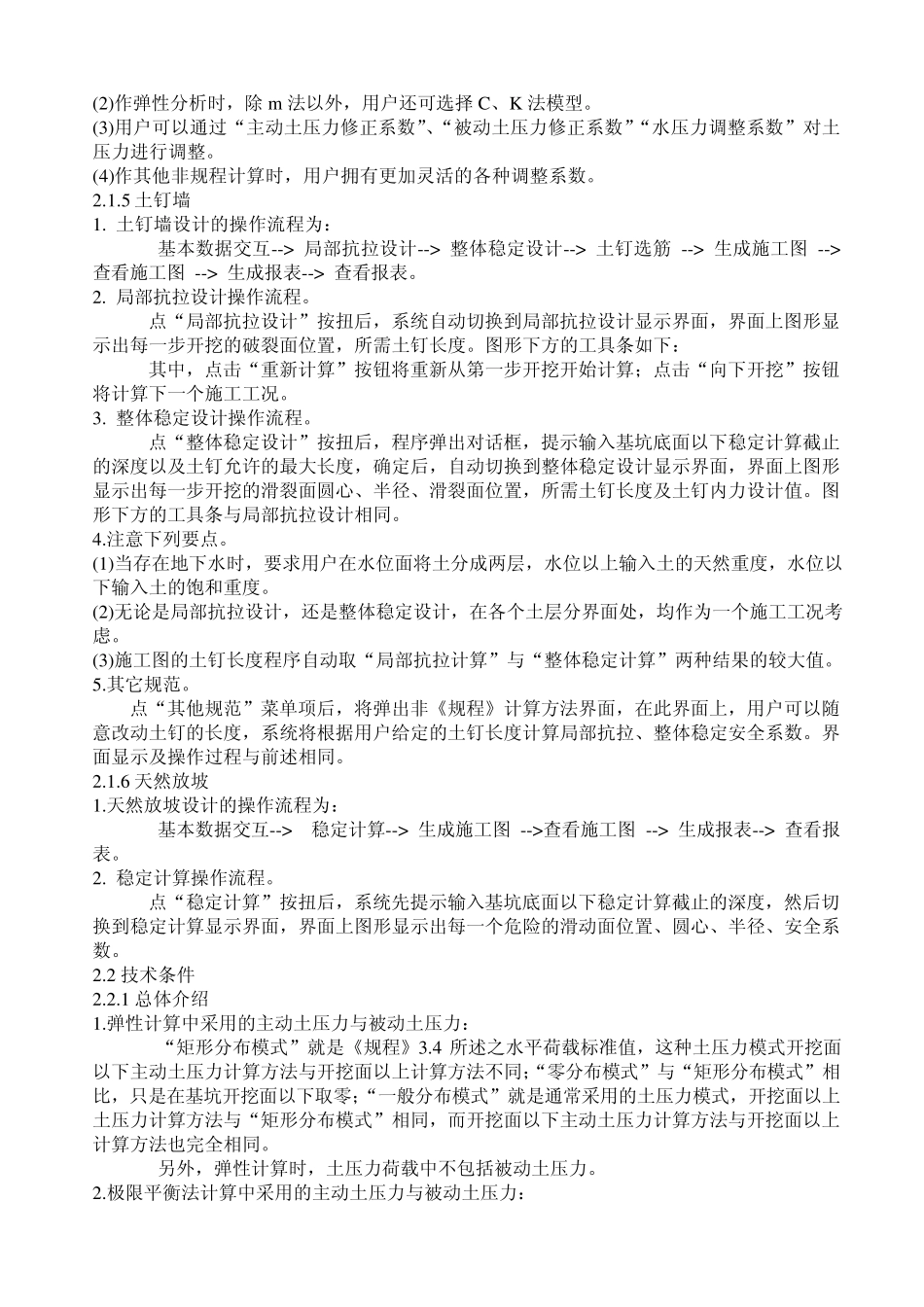

理正岩土软件学习指南最新_第3页
3/18
第二章 单元计算 2.1 使用手册 2.1.1 总体介绍 单元计算的总界面为: 1.单元计算的操作流程: 设定工作目录 --> 进入单元计算 --> 选择支护类型 --> 交互基坑侧壁重要性系数 --> 交互原始数据或读入数据 --> 各种计算 --> 施工图前处理 --> 施工图 --> 生成报表 --> 数据文件存盘 --> 退出。 2.工作目录 本系统要求设定一个工作目录,计算中所生成的中间文件,原始数据文件,结果文件等均生成在此工作目录下。 同一个工作目录下可做任意多个单元的计算,只要在系统提示存盘时起不同的文件名即可。 3.支护类型 单元计算的支护类型有排桩、连续墙、水泥土墙、土钉墙、天然放坡五种。支护结构选型可参照《规范》3.3。可通过下列工具条切换,也可通过菜单切换。 4.基坑侧壁重要性系数 可参照《规范》3.1,在下图所示的工具条中交互。 5.数据保存 单元计算的数据可以保存到磁盘上。 原始数据:系统规定文件名为*.D Y D ; 计算结果数据:保存与原始数据同名的*.DYA 文件中; 包括内力计算结果、选筋结果及其它计算结果。 数据文件的读、写通过“文件”菜单中的“读入数据 ...”、“保存数据...”功能实现。 6.显示控制 可通过“显示控制”菜单中的功能打开或关闭工具条、状态条; 也可调整图形窗口与交互窗口的大小; 还可调整图形窗口中图的显示状态。 2.1.2 排桩 1.排桩设计的操作流程: 基本数据交互--> 嵌固深度计算--> 结构计算-->截面计算 -->锚杆计算 --> 抗倾覆验算-->整体稳定性验算-->抗隆起验算 -->抗管涌验算 --> 选筋-->锚杆选筋 -->冠梁信息 -->环梁信息-->生成施工图 -->查看施工图 --> 生成报表--> 查看报表。 因为各个步骤的操作都非常简单,此处不再逐一说明,只将特别注意的几点说明如下。 2.结构计算操作流程。 点“结构计算”,系统自动切换到内力、位移等曲线显示界面,界面上共有四幅图形,分别为土压力、弯矩、剪力、位移。每一幅图形上都有红蓝两种曲线,分别代表极限平衡法与弹性支点法的计算结果。由于“极限平衡法”无法算出位移,所以位移曲线中的红色线的值全部为零。 图形下方的工具条如下: 其中, “选择显示结果”:选择显示“极限平衡法”或“弹性支点法”(红蓝)的计算结果; “向下开挖”:计算下一个施工工况; “包络图”:显示到当前计算步骤以前的弯矩、剪力的包络图; “重新计算”:将重新从第一步开挖开始计算; 点“查看...
