生物质碳化初步设计方案

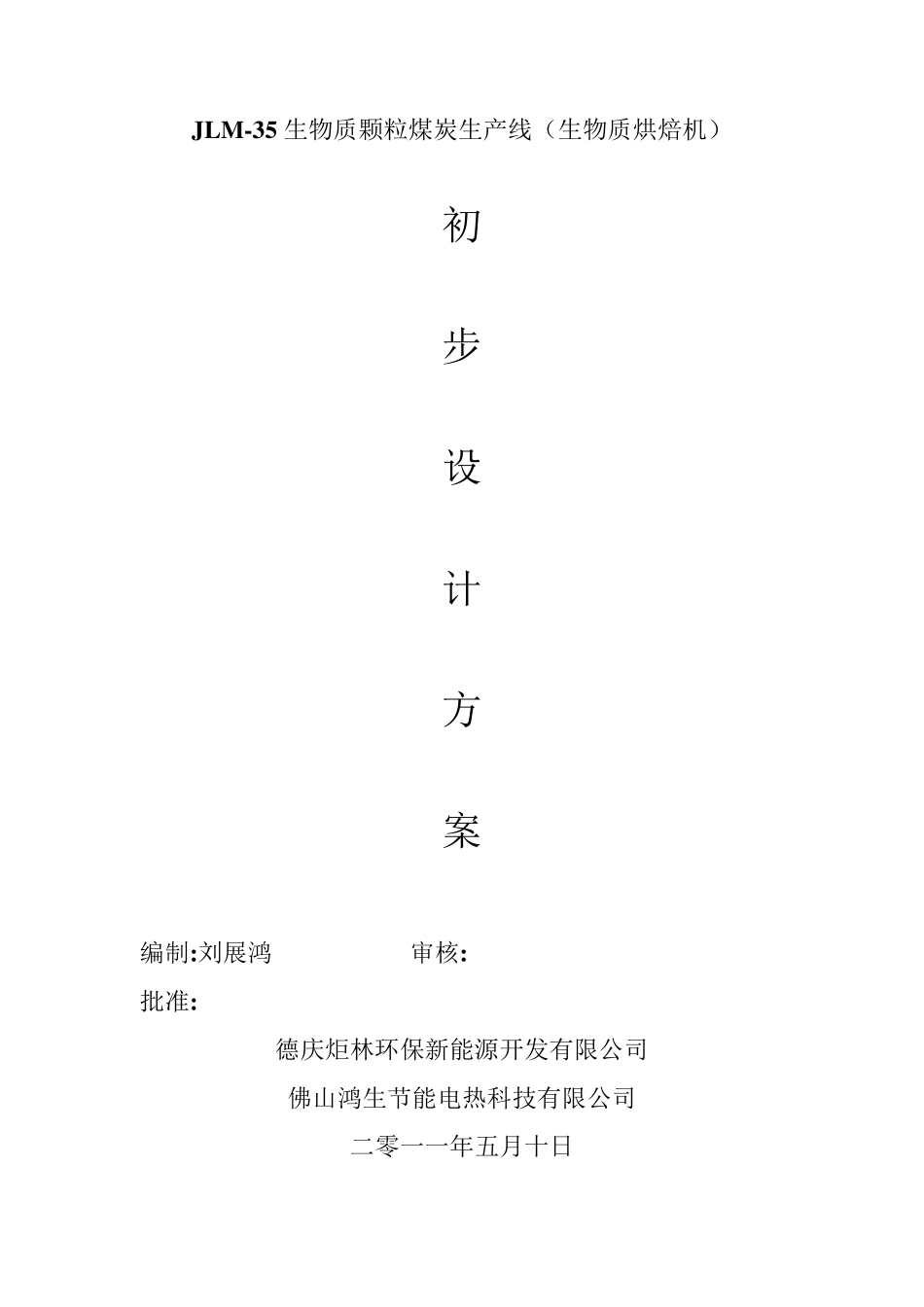

JLM -35 生物质颗粒煤炭生产线（生物质烘焙机） 初 步 设 计 方 案 编制:刘展鸿 审核: 批准: 德庆炬林环保新能源开发有限公司 佛山鸿生节能电热科技有限公司 二零一一年五月十日 目录 1 设计任务书------------------------------------------------------------------1 2 生物质颗粒烘焙工艺原理------------------------------------------------1 3 设备配置---------------------------------------------------------------------2 4 烘焙机样机制造预算------------------------------------------------------3 5 预计工期---------------------------------------------------------------------3 6 厂房布局与水电气供配系统---------------------------------------------3 7 人员配备与培训计划------------------------------------------------------4 8 生产计划与成本核算------------------------------------------------------4 9 技术经济分析与评估------------------------------------------------------4 1 设计任务书 1.1 能用生物质颗粒为原料，制成生物质颗粒煤炭，产量2 吨/小时。 1.2 生物质颗粒煤炭主要成分是木质素和纤维素，含水≦3%，含灰≦3%，含硫≦0.1%，含氮≦0.2%，含氯≦0.01%。 1.3 生物质颗粒经烘焙处理后，煤炭热值在4000-6500 大卡/公斤之间。 1.4 能处理废气。做到无污染、无排放。 2 生物质颗粒烘焙工艺原理 如下示。详见《生物质颗粒烘焙工艺方案》。 ↗无氧烘焙→生物煤 生物质颗粒 →进料机→烘焙炉→ 充氮排氧→ ↘烘干至160°C →蒸发生物质颗粒水分→焙烧至280°C →挥发份呈气体排出→水蒸气+挥发份一起进入水气分离室→冷凝器→真空缓冲室→真空泵→净气罐→余热装置 ↓ ↓ ↓ ↓ 集水装置 集水装置 ↓ ↓ 排水 排水 3 烘焙机设备配置 设备配置如下图示。详见《生物质颗粒烘焙设备配置方案》。 燃 烧 机导 热 油 罐上料冷却带打包系统出料斗真空集料罐加热 器组上料皮带入料斗生物质颗粒烘焙机设备配置原理图真空表水气分离室冷凝器真空缓冲室排水装置排水阀1排水阀2排水阀3水封罐制氮模块压气压气冷凝器4 烘焙机样机制造预算（详见设备制造预算清单） 4 .1 工艺试验费用和部件试验费用 3 0 0 0 .0 0 元。 4 .2 小试费用 2 0 0 0 0 .0 0 元。 4 .3 1 0 0 公斤/小时主机中试费用 5 0 0 0 0 .0 0 元。 4 .4 2 吨/小时烘焙机制造预算 5 0 0 0 0 0 .0 0 -1 0 0 0 0 0 0 .0 0 元。 5 预计工期（详见作业进度表） 5 .1 工艺试验和部件试验工期 1 5 天。 5 .2 小试工期 1 个月。 5 .3 1 0 0 公斤/小时主机中试工期 1 .5 个月。 5 .4 2 吨/小时烘焙机制造工期 3 个月-6 个月。 6 厂房布局与水电气供配系统（略） 7 人员配备与培训计划（略） 8 生产计划与成本核算（略） 9 技术经济分析与评估（略）
