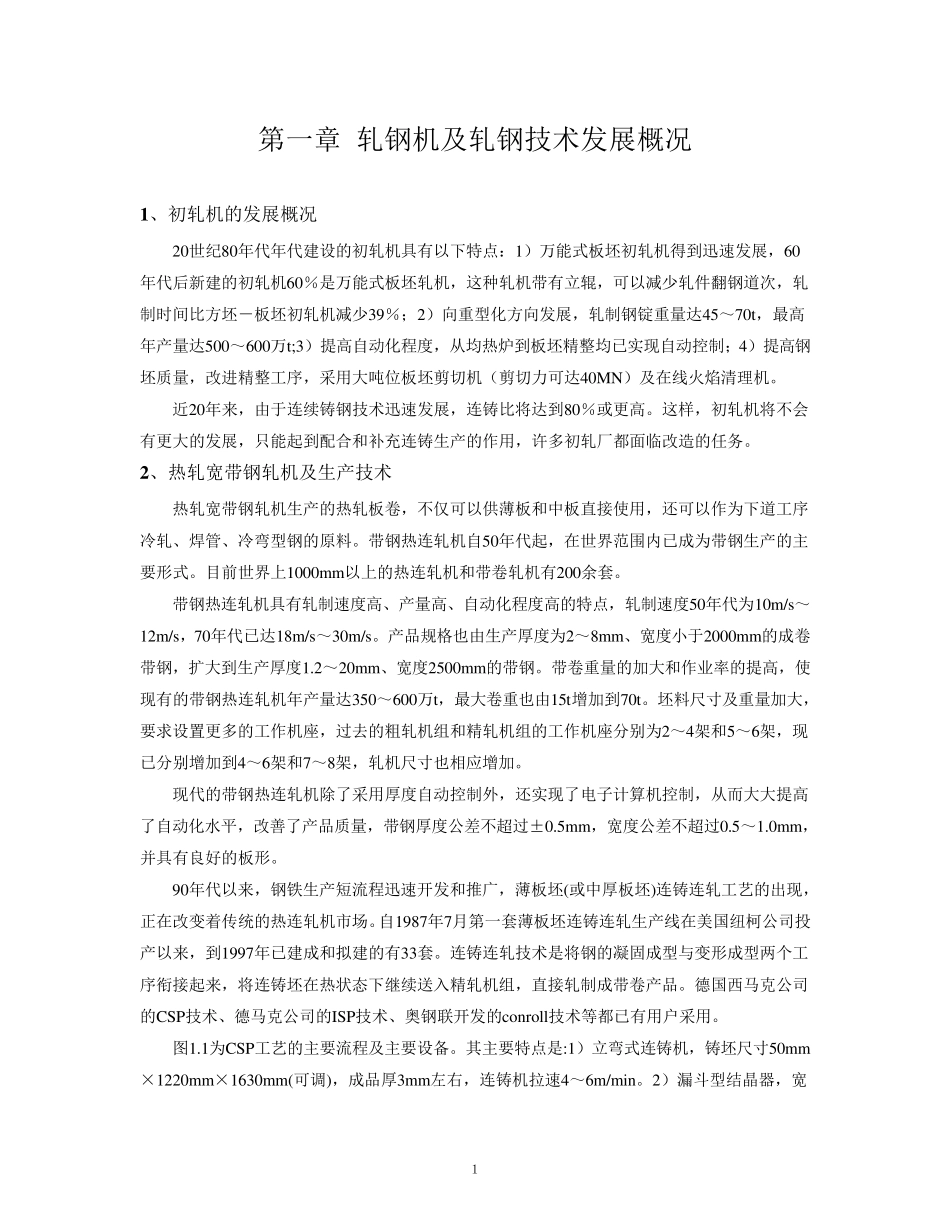

１ 第一章 轧钢机及轧钢技术发展概况 1 、初轧机的发展概况 20世纪80年代年代建设的初轧机具有以下特点：1）万能式板坯初轧机得到迅速发展，60年代后新建的初轧机60％是万能式板坯轧机，这种轧机带有立辊，可以减少轧件翻钢道次，轧制时间比方坯－板坯初轧机减少39％；2）向重型化方向发展，轧制钢锭重量达45～70t，最高年产量达500～600万t;3）提高自动化程度，从均热炉到板坯精整均已实现自动控制；4）提高钢坯质量，改进精整工序，采用大吨位板坯剪切机（剪切力可达40MN）及在线火焰清理机。 近20年来，由于连续铸钢技术迅速发展，连铸比将达到80％或更高。这样，初轧机将不会有更大的发展，只能起到配合和补充连铸生产的作用，许多初轧厂都面临改造的任务。 2 、热轧宽带钢轧机及生产技术 热轧宽带钢轧机生产的热轧板卷，不仅可以供薄板和中板直接使用，还可以作为下道工序冷轧、焊管、冷弯型钢的原料。带钢热连轧机自50年代起，在世界范围内已成为带钢生产的主要形式。目前世界上1000mm以上的热连轧机和带卷轧机有200余套。 带钢热连轧机具有轧制速度高、产量高、自动化程度高的特点，轧制速度50年代为10m/s～12m/s，70年代已达18m/s～30m/s。产品规格也由生产厚度为2～8mm、宽度小于2000mm的成卷带钢，扩大到生产厚度1.2～20mm、宽度2500mm的带钢。带卷重量的加大和作业率的提高，使现有的带钢热连轧机年产量达350～600万t，最大卷重也由15t增加到70t。坯料尺寸及重量加大，要求设置更多的工作机座，过去的粗轧机组和精轧机组的工作机座分别为2～4架和5～6架，现已分别增加到4～6架和7～8架，轧机尺寸也相应增加。 现代的带钢热连轧机除了采用厚度自动控制外，还实现了电子计算机控制，从而大大提高了自动化水平，改善了产品质量，带钢厚度公差不超过±0.5mm，宽度公差不超过0.5～1.0mm，并具有良好的板形。 90年代以来，钢铁生产短流程迅速开发和推广，薄板坯(或中厚板坯)连铸连轧工艺的出现，正在改变着传统的热连轧机市场。自1987年7月第一套薄板坯连铸连轧生产线在美国纽柯公司投产以来，到1997年已建成和拟建的有33套。连铸连轧技术是将钢的凝固成型与变形成型两个工序衔接起来，将连铸坯在热状态下继续送入精轧机组，直接轧制成带卷产品。德国西马克公司的CSP技术、德马克公司的ISP技术、奥钢联开发的conroll技术等都已有用户采用。 图1.1为CSP工艺的主要流程及主要设备。其主要特点是:1）立弯式连铸机，铸坯尺寸50mm×12...
