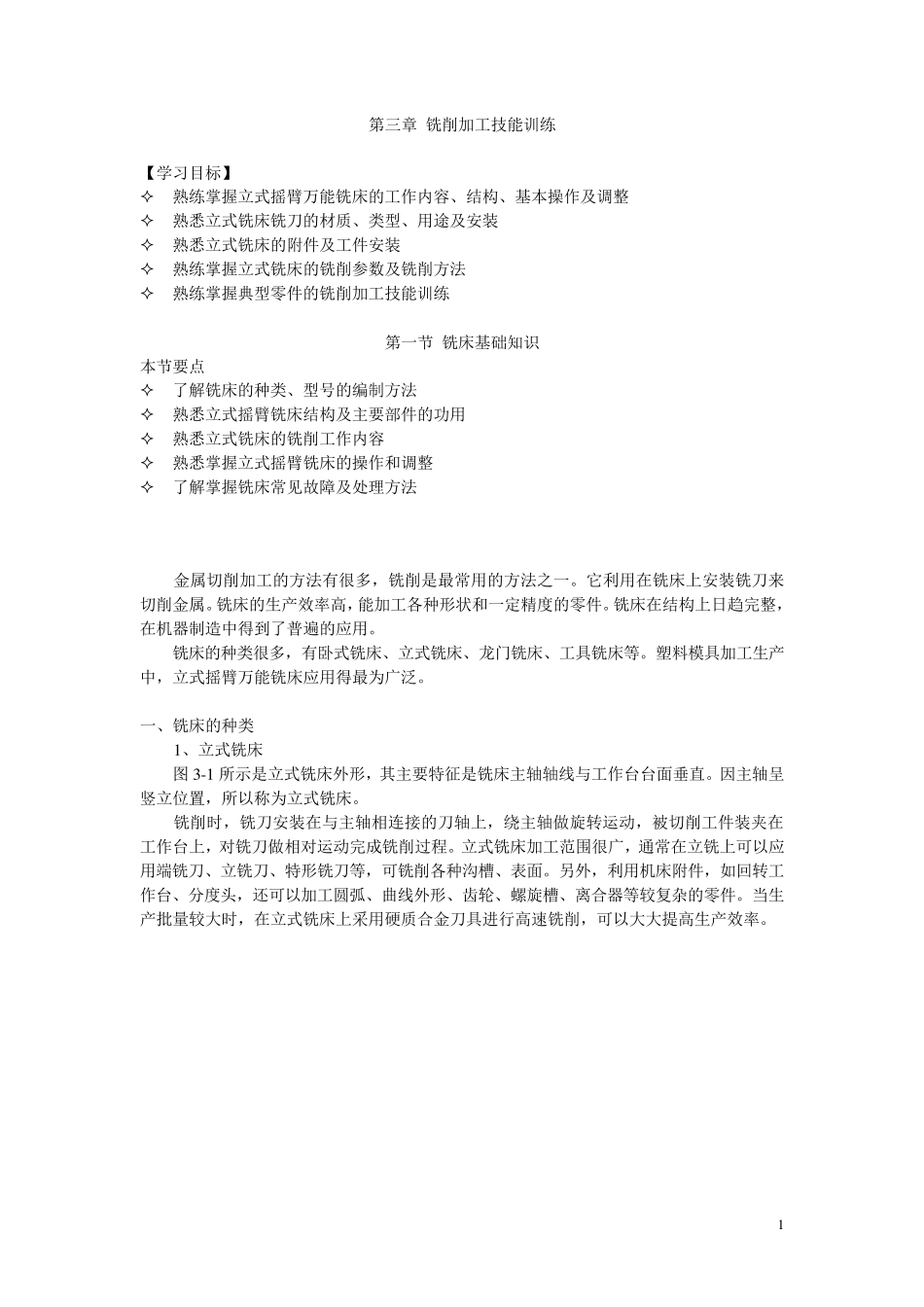

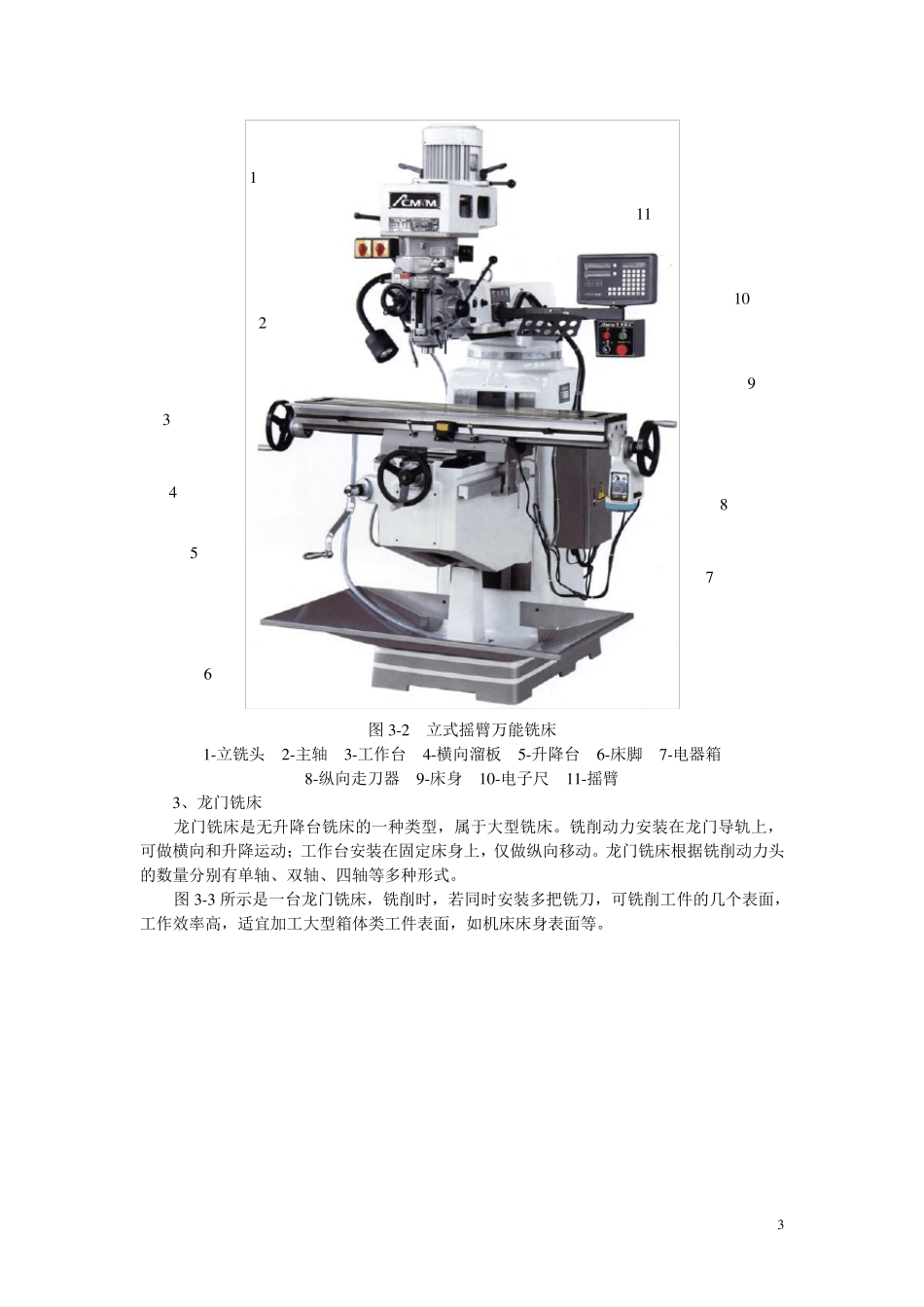

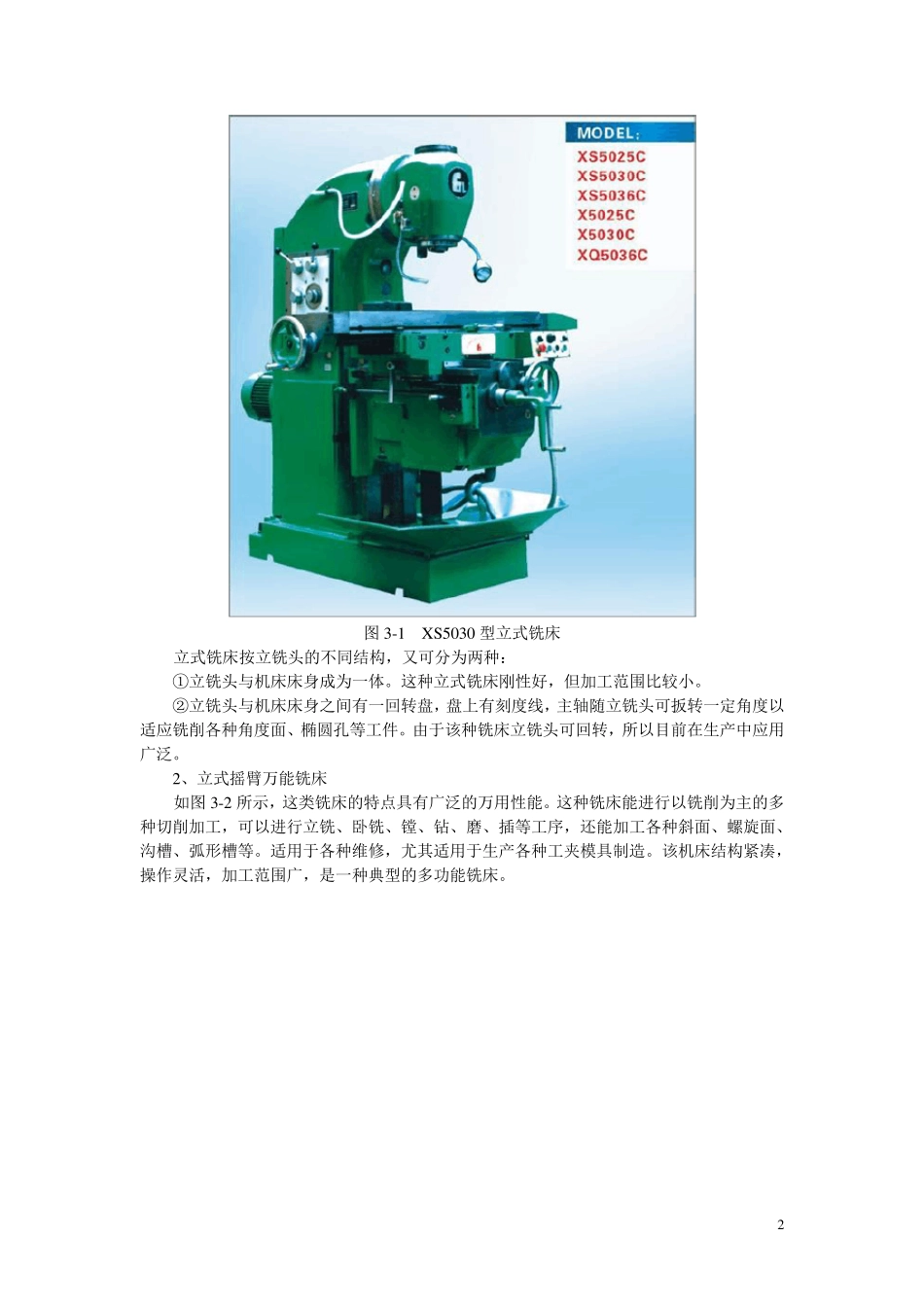

1 第三章 铣削加工技能训练 【学习目标】 熟练掌握立式摇臂万能铣床的工作内容、结构、基本操作及调整 熟悉立式铣床铣刀的材质、类型、用途及安装 熟悉立式铣床的附件及工件安装 熟练掌握立式铣床的铣削参数及铣削方法 熟练掌握典型零件的铣削加工技能训练 第一节 铣床基础知识 本节要点 了解铣床的种类、型号的编制方法 熟悉立式摇臂铣床结构及主要部件的功用 熟悉立式铣床的铣削工作内容 熟悉掌握立式摇臂铣床的操作和调整 了解掌握铣床常见故障及处理方法 金属切削加工的方法有很多，铣削是最常用的方法之一。它利用在铣床上安装铣刀来切削金属。铣床的生产效率高，能加工各种形状和一定精度的零件。铣床在结构上日趋完整，在机器制造中得到了普遍的应用。 铣床的种类很多，有卧式铣床、立式铣床、龙门铣床、工具铣床等。塑料模具加工生产中，立式摇臂万能铣床应用得最为广泛。 一、铣床的种类 1 、立式铣床 图 3 -1 所示是立式铣床外形，其主要特征是铣床主轴轴线与工作台台面垂直。因主轴呈竖立位置，所以称为立式铣床。 铣削时，铣刀安装在与主轴相连接的刀轴上，绕主轴做旋转运动，被切削工件装夹在工作台上，对铣刀做相对运动完成铣削过程。立式铣床加工范围很广，通常在立铣上可以应用端铣刀、立铣刀、特形铣刀等，可铣削各种沟槽、表面。另外，利用机床附件，如回转工作台、分度头，还可以加工圆弧、曲线外形、齿轮、螺旋槽、离合器等较复杂的零件。当生产批量较大时，在立式铣床上采用硬质合金刀具进行高速铣削，可以大大提高生产效率。 2 图3-1 X S5030 型立式铣床 立式铣床按立铣头的不同结构，又可分为两种： ①立铣头与机床床身成为一体。这种立式铣床刚性好，但加工范围比较小。 ②立铣头与机床床身之间有一回转盘，盘上有刻度线，主轴随立铣头可扳转一定角度以适应铣削各种角度面、椭圆孔等工件。由于该种铣床立铣头可回转，所以目前在生产中应用广泛。 2、立式摇臂万能铣床 如图3-2 所示，这类铣床的特点具有广泛的万用性能。这种铣床能进行以铣削为主的多种切削加工，可以进行立铣、卧铣、镗、钻、磨、插等工序，还能加工各种斜面、螺旋面、沟槽、弧形槽等。适用于各种维修，尤其适用于生产各种工夹模具制造。该机床结构紧凑，操作灵活，加工范围广，是一种典型的多功能铣床。 3 图3 -2 立式摇臂万能铣床 1 -立铣头 2 -主轴 3 -工作台...
