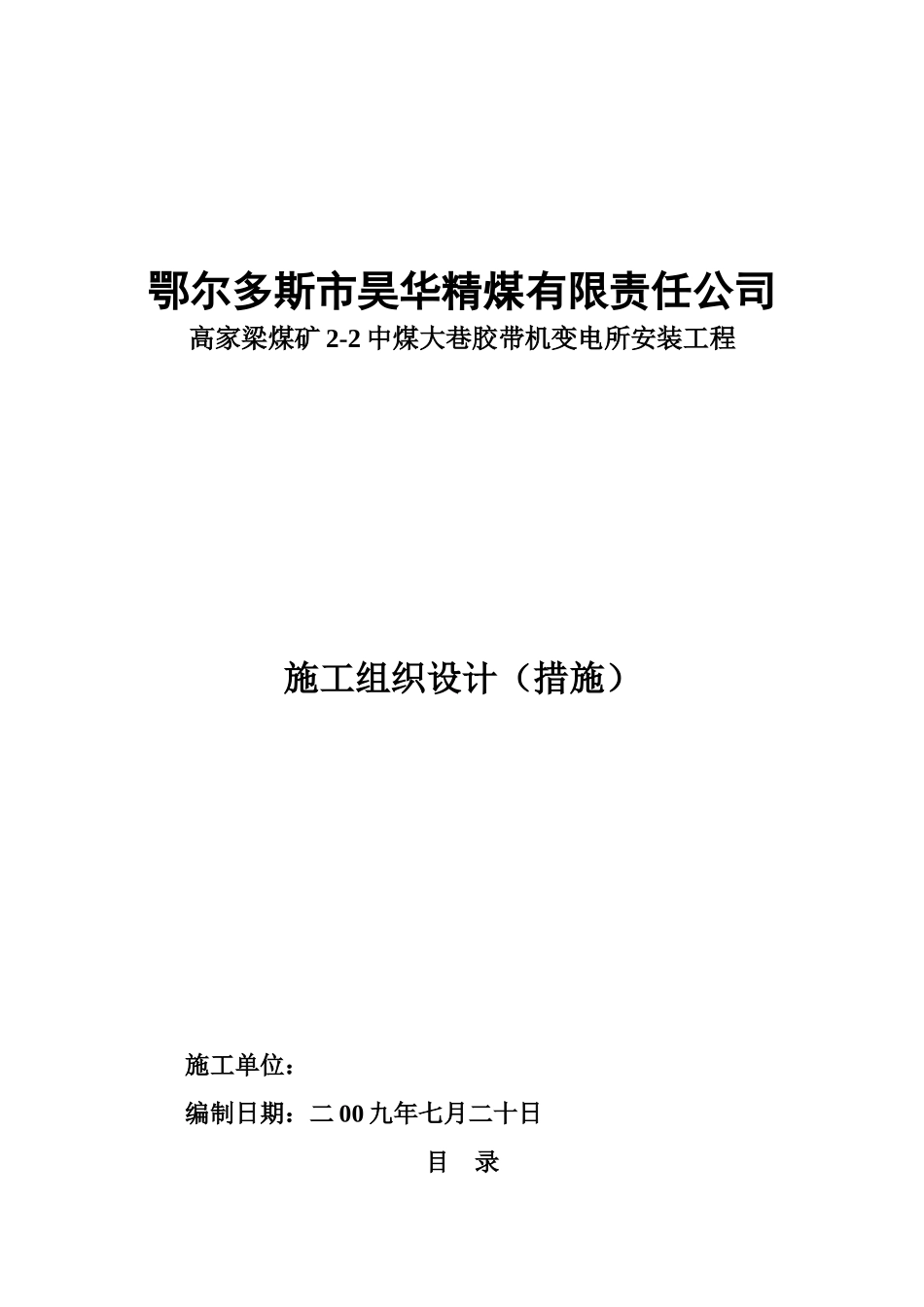

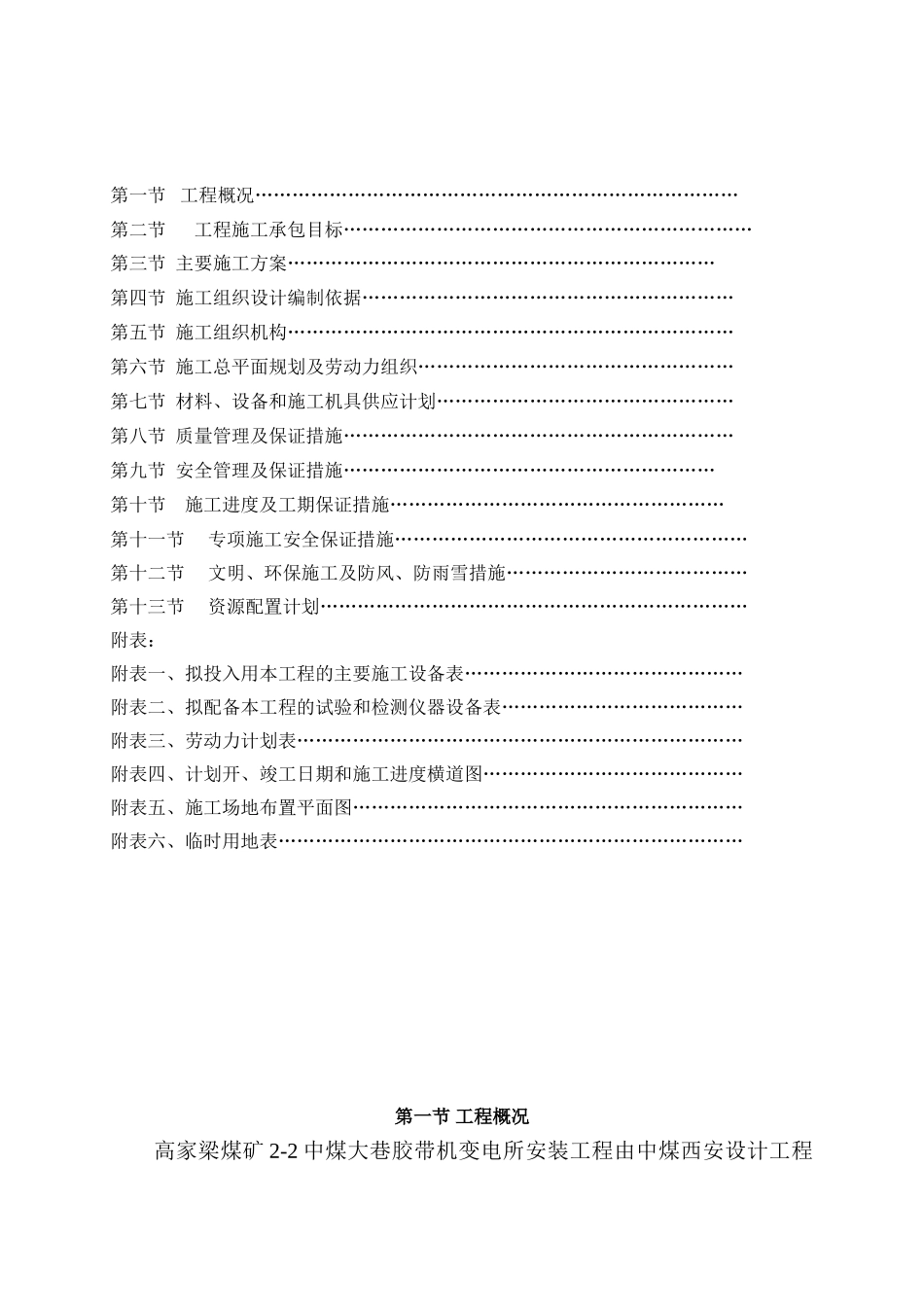

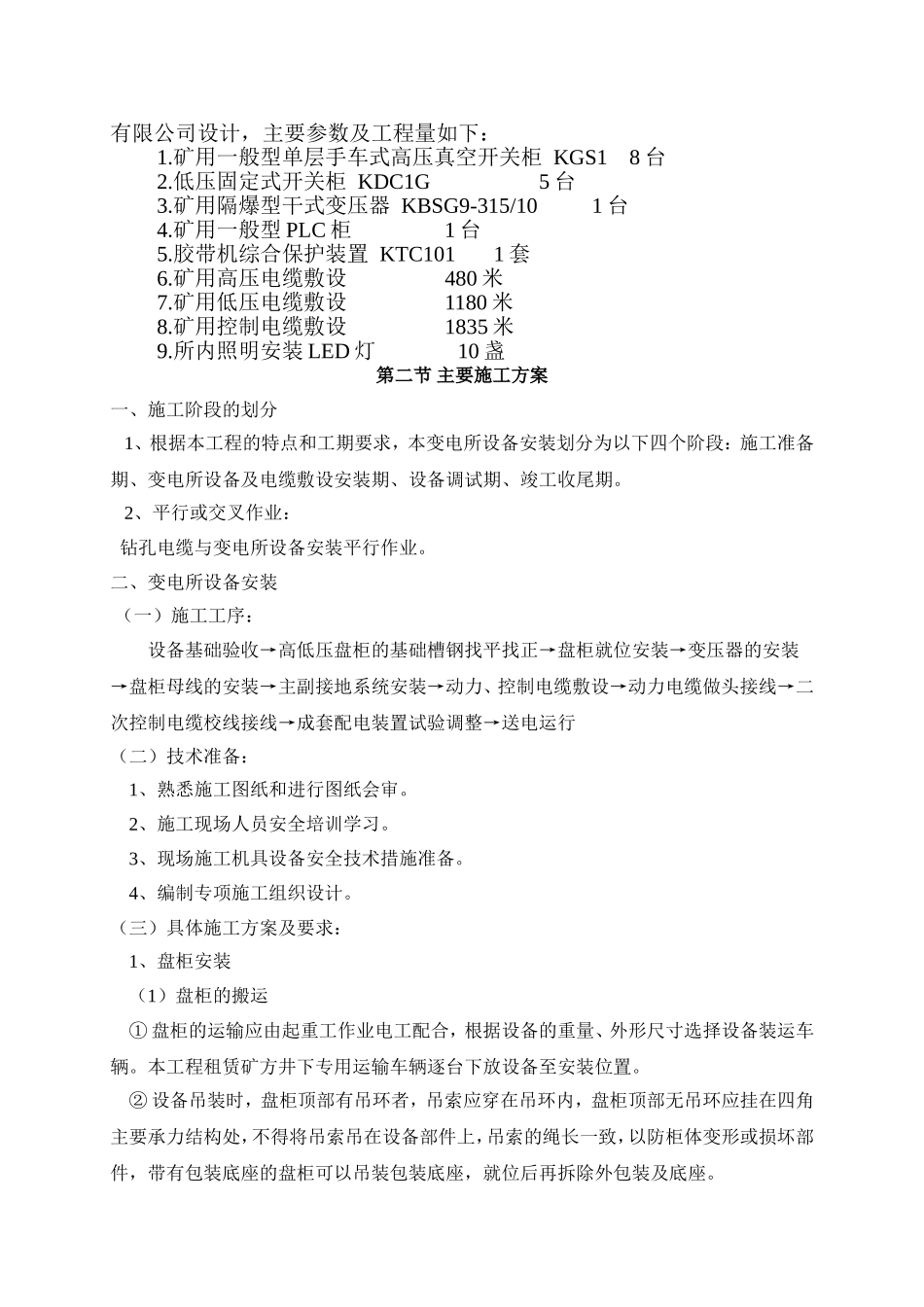

鄂尔多斯市昊华精煤有限责任公司高家梁煤矿2-2中煤大巷胶带机变电所安装工程施工组织设计（措施）施工单位：编制日期：二00九年七月二十日目录第一节工程概况……………………………………………………………………第二节工程施工承包目标…………………………………………………………第三节主要施工方案……………………………………………………………第四节施工组织设计编制依据……………………………………………………第五节施工组织机构………………………………………………………………第六节施工总平面规划及劳动力组织……………………………………………第七节材料、设备和施工机具供应计划…………………………………………第八节质量管理及保证措施………………………………………………………第九节安全管理及保证措施……………………………………………………第十节施工进度及工期保证措施………………………………………………第十一节专项施工安全保证措施…………………………………………………第十二节文明、环保施工及防风、防雨雪措施…………………………………第十三节资源配置计划……………………………………………………………附表：附表一、拟投入用本工程的主要施工设备表………………………………………附表二、拟配备本工程的试验和检测仪器设备表…………………………………附表三、劳动力计划表………………………………………………………………附表四、计划开、竣工日期和施工进度横道图……………………………………附表五、施工场地布置平面图………………………………………………………附表六、临时用地表…………………………………………………………………第一节工程概况高家梁煤矿2-2中煤大巷胶带机变电所安装工程由中煤西安设计工程有限公司设计，主要参数及工程量如下：1.矿用一般型单层手车式高压真空开关柜KGS18台2.低压固定式开关柜KDC1G5台3.矿用隔爆型干式变压器KBSG9-315/101台4.矿用一般型PLC柜1台5.胶带机综合保护装置KTC1011套6.矿用高压电缆敷设480米7.矿用低压电缆敷设1180米8.矿用控制电缆敷设1835米9.所内照明安装LED灯10盏第二节主要施工方案一、施工阶段的划分1、根据本工程的特点和工期要求，本变电所设备安装划分为以下四个阶段：施工准备期、变电所设备及电缆敷设安装期、设备调试期、竣工收尾期。2、平行或交叉作业：钻孔电缆与变电所设备安装平行作业。二、变电所设备安装（一）施工工序：设备基础验收→高低压盘柜的基础槽钢找平找正→盘柜就位安装→变压器的安装→盘柜母线的安装→主副接地系统安装→动力、控制电缆敷设→动力电缆做头接线→二次控制电缆校线接线→成套配电装置试验调整→送电运行（二）技术准备：1、熟悉施工图纸和进行图纸会审。2、施工现场人员安全培训学习。3、现场施工机具设备安全技术措施准备。4、编制专项施工组织设计。（三）具体施工方案及要求：1、盘柜安装（1）盘柜的搬运①盘柜的运输应由起重工作业电工配合，根据设备的重量、外形尺寸选择设备装运车辆。本工程租赁矿方井下专用运输车辆逐台下放设备至安装位置。②设备吊装时，盘柜顶部有吊环者，吊索应穿在吊环内，盘柜顶部无吊环应挂在四角主要承力结构处，不得将吊索吊在设备部件上，吊索的绳长一致，以防柜体变形或损坏部件，带有包装底座的盘柜可以吊装包装底座，就位后再拆除外包装及底座。③运输中必须用软绳将设备与车身固定牢固，防止磕碰，以免仪表文件或油漆损坏。④搬运盘柜顺序按施工图的位置进入变配电室，以先里后外的顺序搬运至设备基础附近，以便安装。（2）盘柜的稳装①盘柜的安装应按施工图位置顺序排列在已经找平找正好了的型钢基础上，柜的安装先找正两端的柜，然后在距柜和柜底各200mm处的两端柜之间绷两根小线作为稳装成到盘柜的基准线，其他柜以第一台柜为基准比对基准线逐台找正，找正时采用铁片在柜体和型钢基础之间进行调整，每处垫片最多不得超过3片，稳装到最后两台柜时，可将最后一台柜子移开后将两柜子顺序排列在型钢基础上，以成排柜为基础进行找正。②找平找正后，按照图纸要求将高低压柜...
