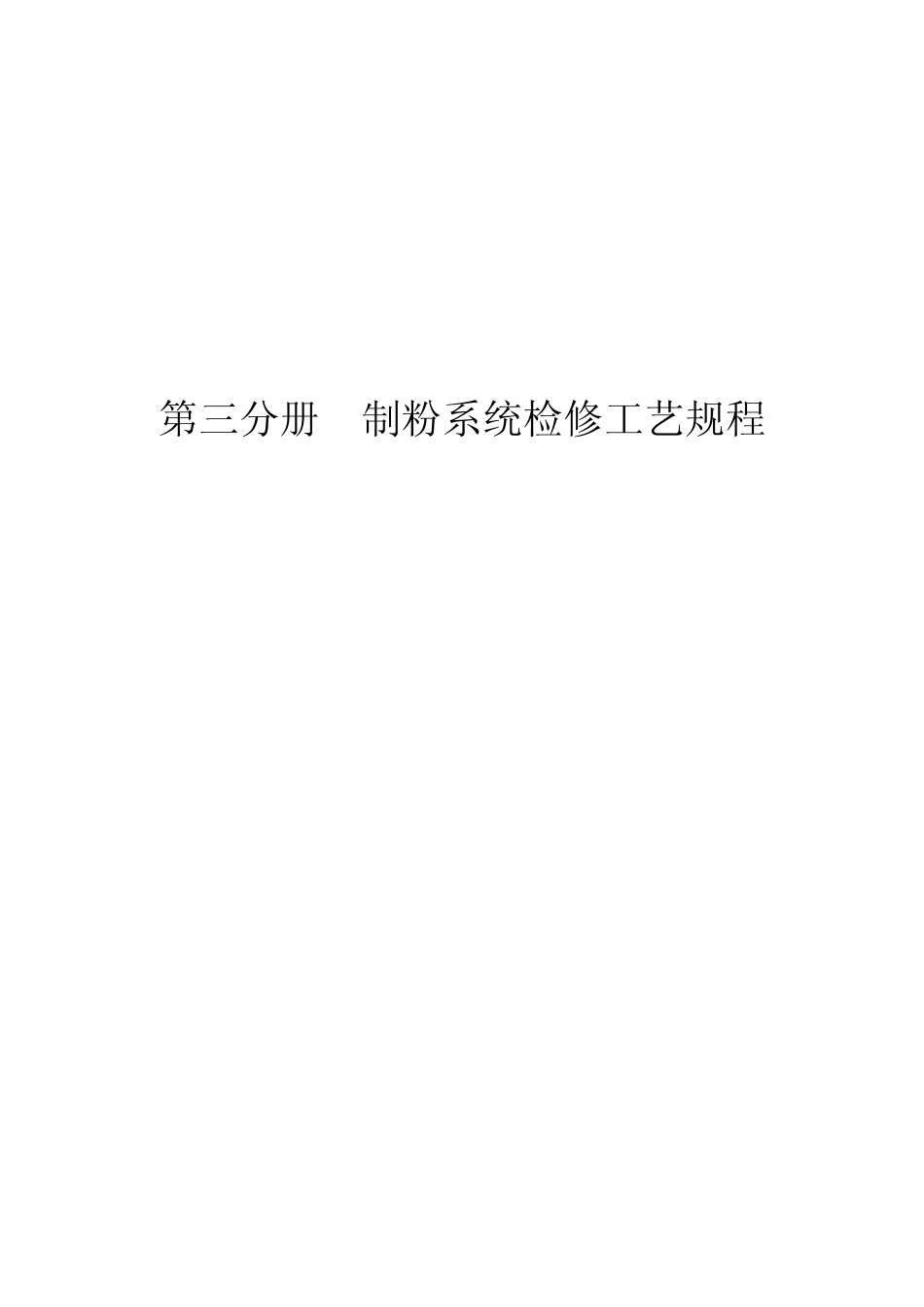

第三分册制粉系统检修工艺规程

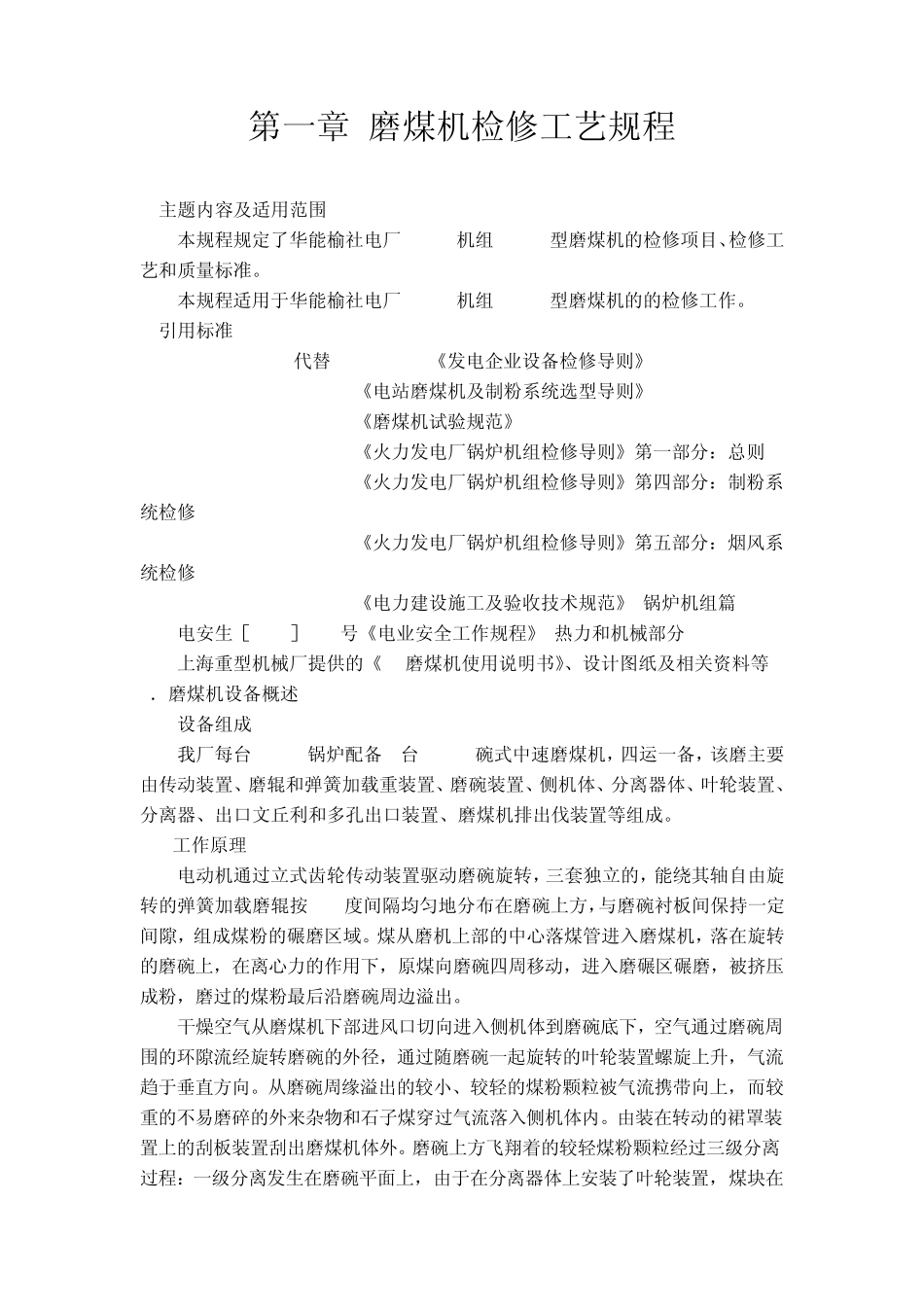

第三分册 制粉系统检修工艺规程 第一章 磨煤机检修工艺规程 1.主题内容及适用范围 1.1 本规程规定了华能榆社电厂300MW机组HP863型磨煤机的检修项目、检修工艺和质量标准。 1.2 本规程适用于华能榆社电厂300MW机组HP863型磨煤机的的检修工作。 2.引用标准 2.1 DL/T838-2003代替 SD230-1987《发电企业设备检修导则》 2.2 DL/466-1992 《电站磨煤机及制粉系统选型导则》 2.3 DL/467-1992 《磨煤机试验规范》 2.4 DL/T748.1-2001 《火力发电厂锅炉机组检修导则》第一部分：总则 2.5 DL/T748.4-2001 《火力发电厂锅炉机组检修导则》第四部分：制粉系统检修 2.6 DL/T748.5-2001 《火力发电厂锅炉机组检修导则》第五部分：烟风系统检修 2.7 DL/T5047-1995 《电力建设施工及验收技术规范》(锅炉机组篇) 2.8 电安生［1994］227号《电业安全工作规程》(热力和机械部分) 2.9 上海重型机械厂提供的《HP磨煤机使用说明书》、设计图纸及相关资料等 3．磨煤机设备概述 3.1 设备组成 我厂每台 300MW锅炉配备 5台 HP863碗式中速磨煤机，四运一备，该磨主要由传动装置、磨辊和弹簧加载重装置、磨碗装置、侧机体、分离器体、叶轮装置、分离器、出口文丘利和多孔出口装置、磨煤机排出伐装置等组成。 3.2工作原理 电动机通过立式齿轮传动装置驱动磨碗旋转，三套独立的，能绕其轴自由旋转的弹簧加载磨辊按 120度间隔均匀地分布在磨碗上方，与磨碗衬板间保持一定间隙，组成煤粉的碾磨区域。煤从磨机上部的中心落煤管进入磨煤机，落在旋转的磨碗上，在离心力的作用下，原煤向磨碗四周移动，进入磨碾区碾磨，被挤压成粉，磨过的煤粉最后沿磨碗周边溢出。 干燥空气从磨煤机下部进风口切向进入侧机体到磨碗底下，空气通过磨碗周围的环隙流经旋转磨碗的外径，通过随磨碗一起旋转的叶轮装置螺旋上升，气流趋于垂直方向。从磨碗周缘溢出的较小、较轻的煤粉颗粒被气流携带向上，而较重的不易磨碎的外来杂物和石子煤穿过气流落入侧机体内。由装在转动的裙罩装置上的刮板装置刮出磨煤机体外。磨碗上方飞翔着的较轻煤粉颗粒经过三级分离过程：一级分离发生在磨碗平面上，由于在分离器体上安装了叶轮装置，煤块在磨碗上磨碎后较大颗粒将重回磨碗继续碾磨，较细颗粒被旋转的气流带走到分离器顶盖进行第二级分离，此处的可调节折向门装置使旋转的气粉混合物中的较粗颗粒失去动量而掉到磨碗上的碾磨区域，细粒进一步进入文丘利套管的垂直插...
