第三届“高教杯”机械类二维三维试题

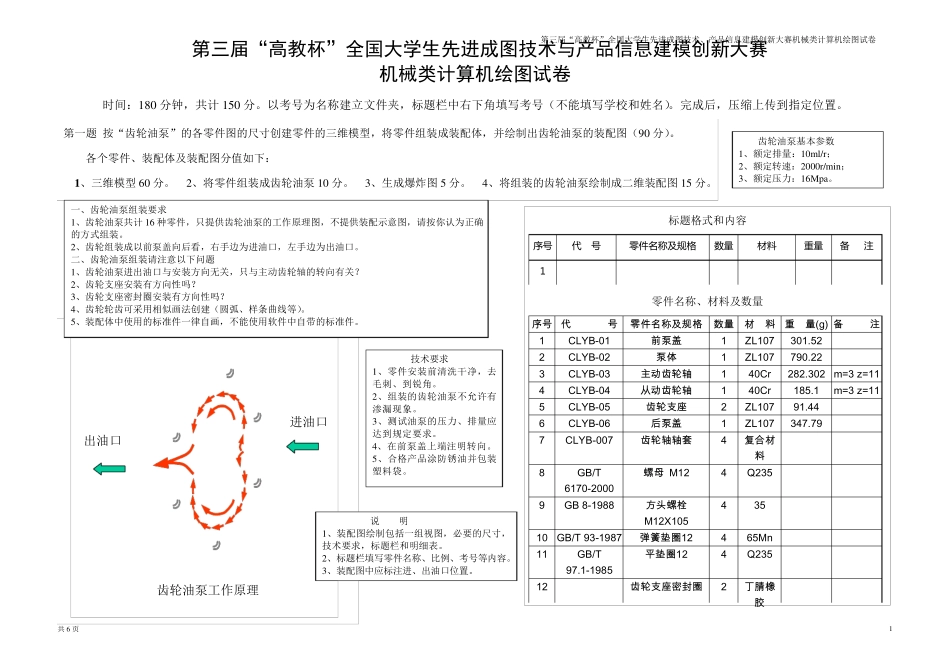

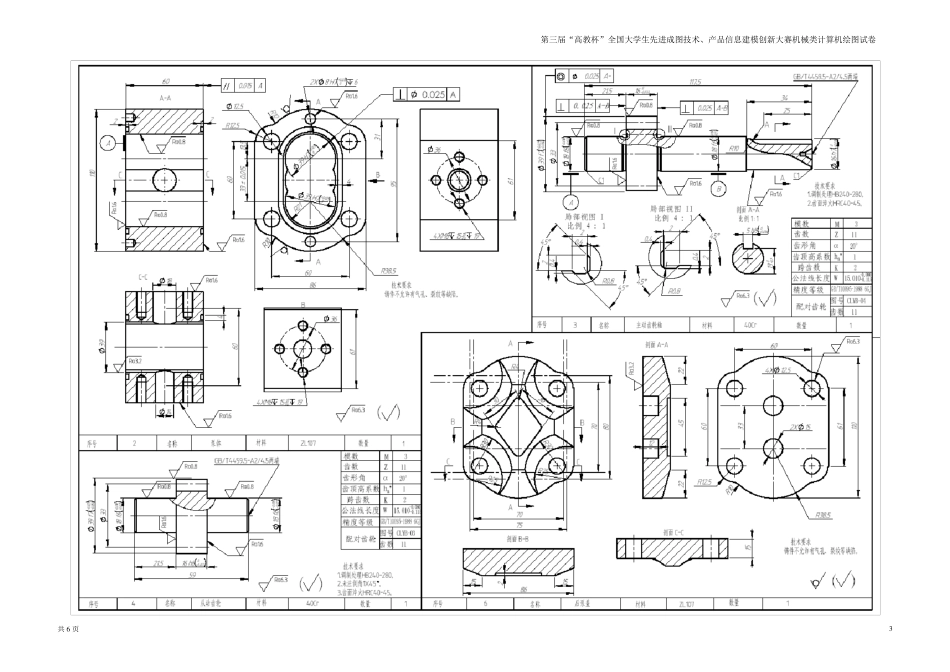

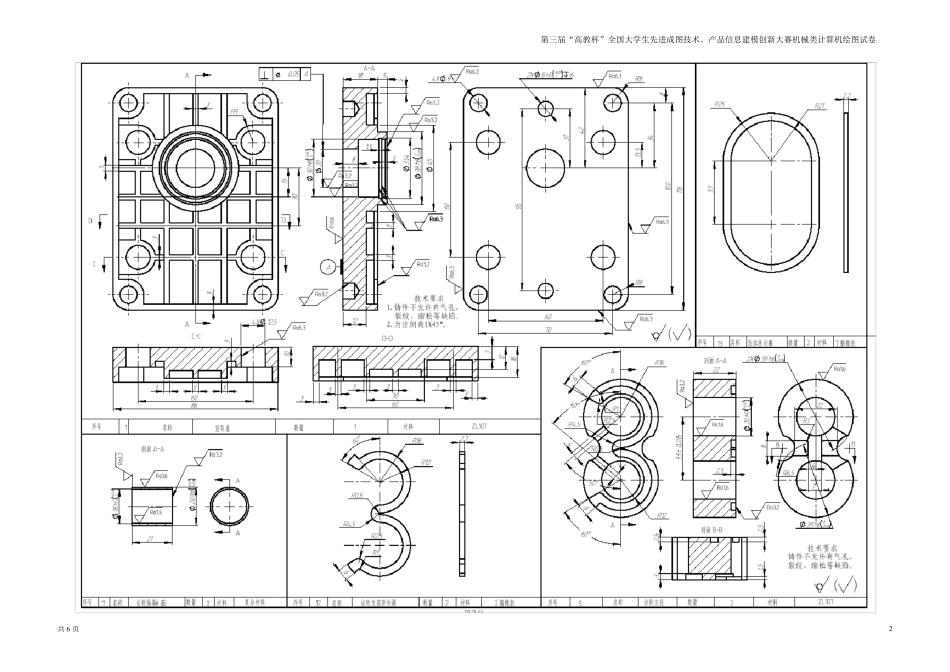

第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷 共 6 页 1 第三届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛 机械类计算机绘图试卷 时间：180 分钟，共计 150 分。以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。完成后，压缩上传到指定位置。 齿轮油泵工作原理 进油口 出油口 第一题 按“齿轮油泵”的各零件图的尺寸创建零件的三维模型，将零件组装成装配体，并绘制出齿轮油泵的装配图（90 分）。 各个零件、装配体及装配图分值如下： 1 、三维模型 60 分。 2、将零件组装成齿轮油泵 10 分。 3、生成爆炸图 5 分。 4、将组装的齿轮油泵绘制成二维装配图 15 分。 零件名称、材料及数量 序 号 代 号 零 件 名 称 及 规 格 数 量 材 料 重 量 (g) 备 注 1 CLYB-01 前 泵 盖 1 ZL107 301.52 2 CLYB-02 泵 体 1 ZL107 790.22 3 CLYB-03 主 动 齿 轮 轴 1 40Cr 282.302 m=3 z=11 4 CLYB-04 从 动 齿 轮 轴 1 40Cr 185.1 m=3 z=11 5 CLYB-05 齿 轮 支 座 2 ZL107 91.44 6 CLYB-06 后 泵 盖 1 ZL107 347.79 7 CLYB-007 齿 轮 轴 轴 套 4 复 合 材料 8 GB/T 6170-2000 螺 母 M12 4 Q235 9 GB 8-1988 方 头 螺 栓 M12X105 4 35 10 GB/T 93-1987 弹 簧 垫 圈 12 4 65Mn 11 GB/T 97.1-1985 平 垫 圈 12 4 Q235 12 齿 轮 支 座 密 封 圈 2 丁腈橡胶 标题格式和内容 序 号 代 号 零件名称及规格 数量 材料 重量 备 注 1 说 明 1、装配图绘制包括一组视图，必要的尺寸，技术要求，标题栏和明细表。 2、标题栏填写零件名称、比例、考号等内容。 3、装配图中应标注进、出油口位置。 技术要求 1、零件安装前清洗干净，去毛刺、到锐角。 2、组装的齿轮油泵不允许有渗漏现象。 3、测试油泵的压力、排量应达到规定要求。 4、在前泵盖上端注明转向。 5、合格产品涂防锈油并包装塑料袋。 一、齿轮油泵组装要求 1、齿轮油泵共计 16 种零件，只提供齿轮油泵的工作原理图，不提供装配示意图，请按你认为正确的方式组装。 2、齿轮组装成以前泵盖向后看，右手边为进油口，左手边为出油口。 二、齿轮油泵组装请注意以下问题 1、齿轮油泵进出油口与安装方向无关，只与主动齿轮轴的转向有关...
