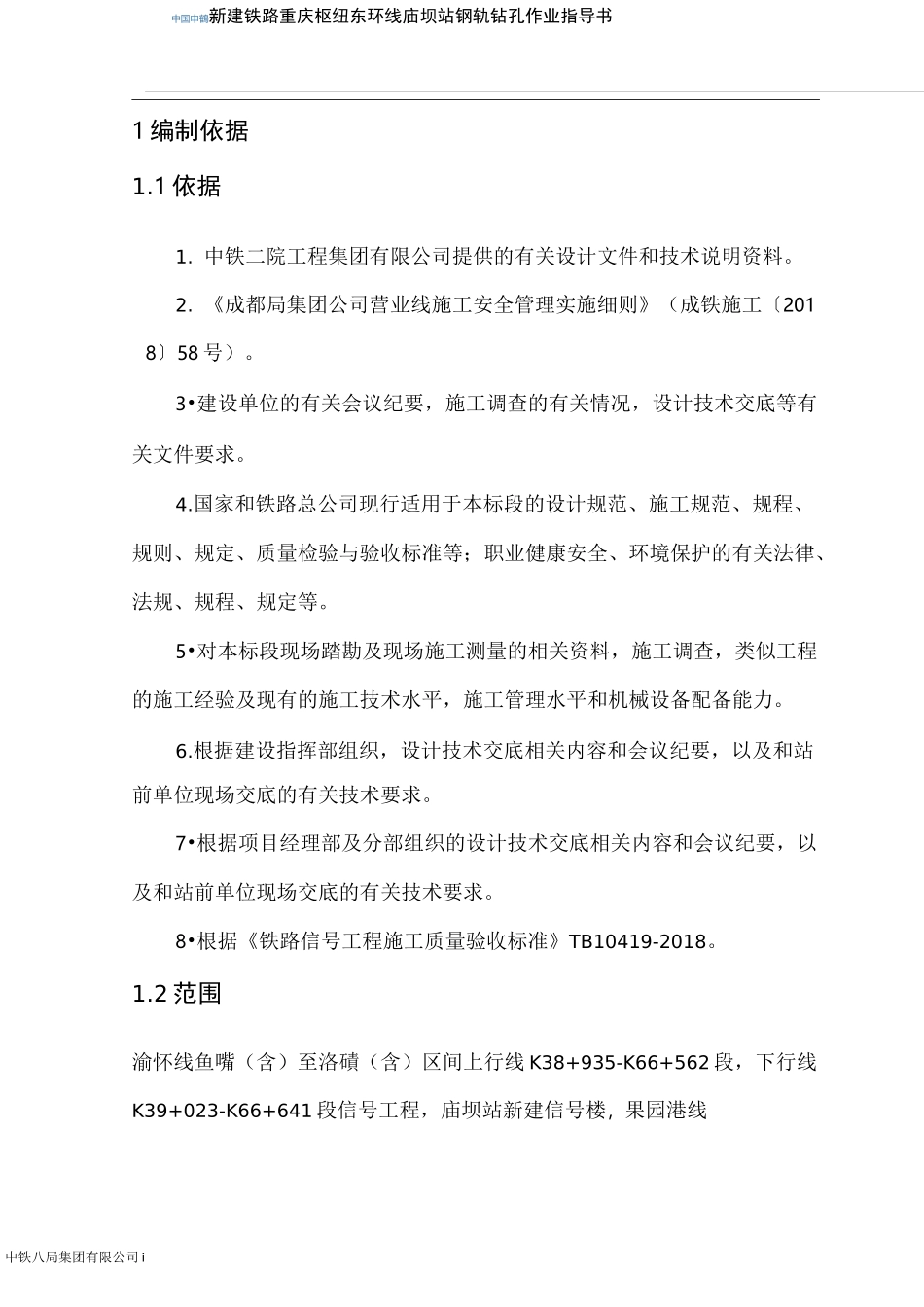

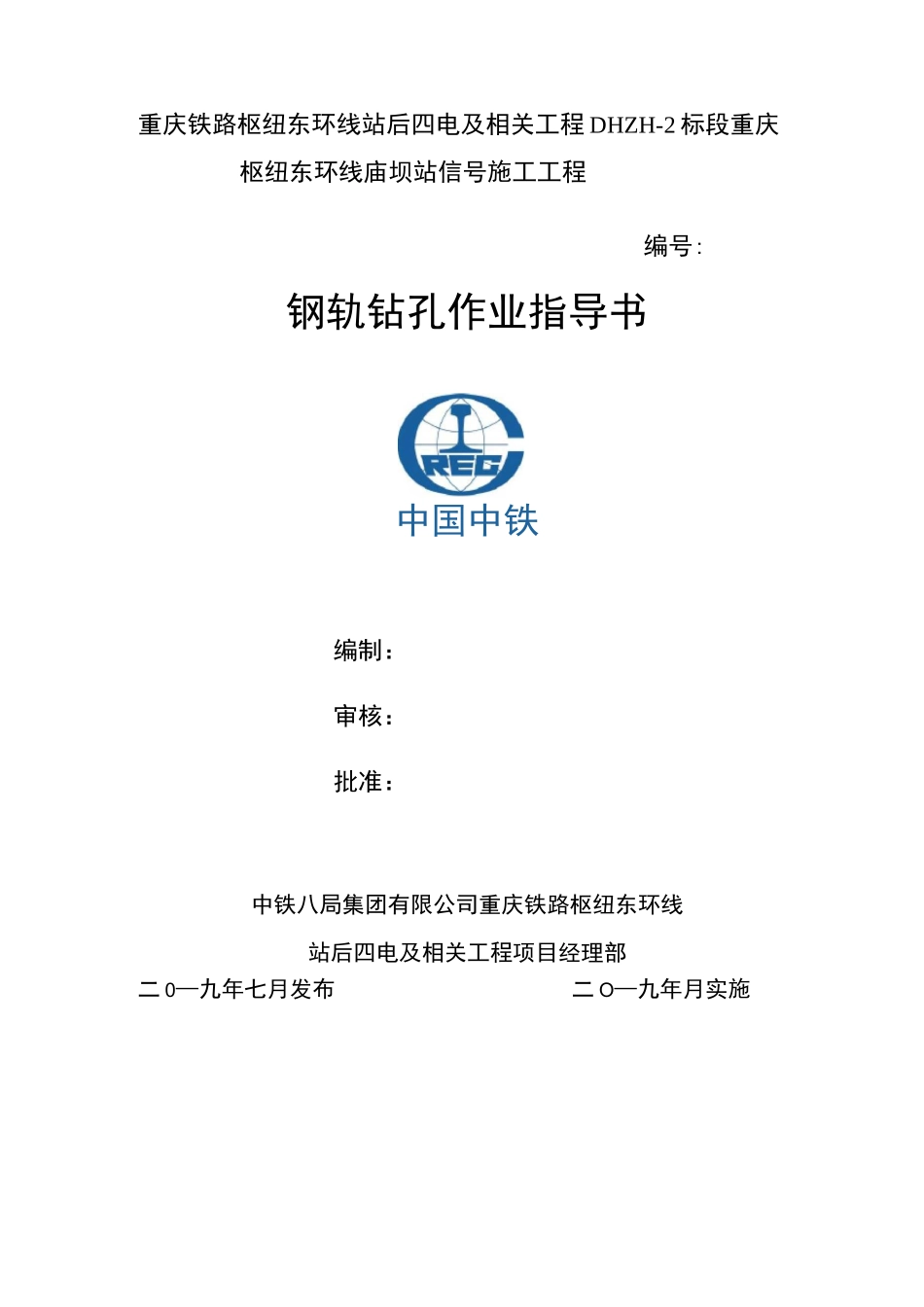

重庆铁路枢纽东环线站后四电及相关工程 DHZH-2 标段重庆枢纽东环线庙坝站信号施工工程编号:钢轨钻孔作业指导书中国中铁编制:审核:批准:中铁八局集团有限公司重庆铁路枢纽东环线站后四电及相关工程项目经理部二 0—九年七月发布二 O—九年月实施中国申鶴新建铁路重庆枢纽东环线庙坝站钢轨钻孔作业指导书中铁八局集团有限公司 i1 编制依据1.1 依据1. 中铁二院工程集团有限公司提供的有关设计文件和技术说明资料。2. 《成都局集团公司营业线施工安全管理实施细则》(成铁施工〔2018〕58 号)。3•建设单位的有关会议纪要,施工调查的有关情况,设计技术交底等有关文件要求。4.国家和铁路总公司现行适用于本标段的设计规范、施工规范、规程、规则、规定、质量检验与验收标准等;职业健康安全、环境保护的有关法律、法规、规程、规定等。5•对本标段现场踏勘及现场施工测量的相关资料,施工调查,类似工程的施工经验及现有的施工技术水平,施工管理水平和机械设备配备能力。6.根据建设指挥部组织,设计技术交底相关内容和会议纪要,以及和站前单位现场交底的有关技术要求。7•根据项目经理部及分部组织的设计技术交底相关内容和会议纪要,以及和站前单位现场交底的有关技术要求。8•根据《铁路信号工程施工质量验收标准》TB10419-2018。1.2 范围渝怀线鱼嘴(含)至洛磧(含)区间上行线 K38+935-K66+562 段,下行线K39+023-K66+641 段信号工程,庙坝站新建信号楼,果园港线中国申鶴新建铁路重庆枢纽东环线庙坝站钢轨钻孔作业指导书中铁八局集团有限公司 iii施工程序为:施工准备一测定钻孔位置一钢轨钻孔一钢轨孔保养。5 施工要求5.1 施工准备作业前要备好工具、机具及钻孔用具、检测量具,材料、备品;检查钻孔工具或机具状态是否良好。5.2 测定钻孔位置1. 根据设计文件测定钢轨钻孔坐标位置。2. 钻孔位置确定后需检查钻孔点周围钢轨,确保钻孔中心距最近焊缝距离大于 400mm。3. 钻孔位置确认后需用白油漆做好钻孔中心标识,钻孔中心位置应在轨腰中心,相邻两孔间的净距离应为 60mm~80mm,且不应小于大孔直径的2 倍。5.3 钢轨钻孔1 在钻孔机钻套上安装钻头,两人将钻孔机抬上钢轨,使钻尖对准冲眼,调整卡具螺栓调整到适当位置后,正时针转动加力杆卡紧钢轨。2.启动电机开关检查钻头转向是否正确,无误时转动手柄开始钻孔。开始起钻时进量应小些,以后逐步增大进钻量达到适当的程度,并保持转动手柄的手势要有节奏,缓慢连...
