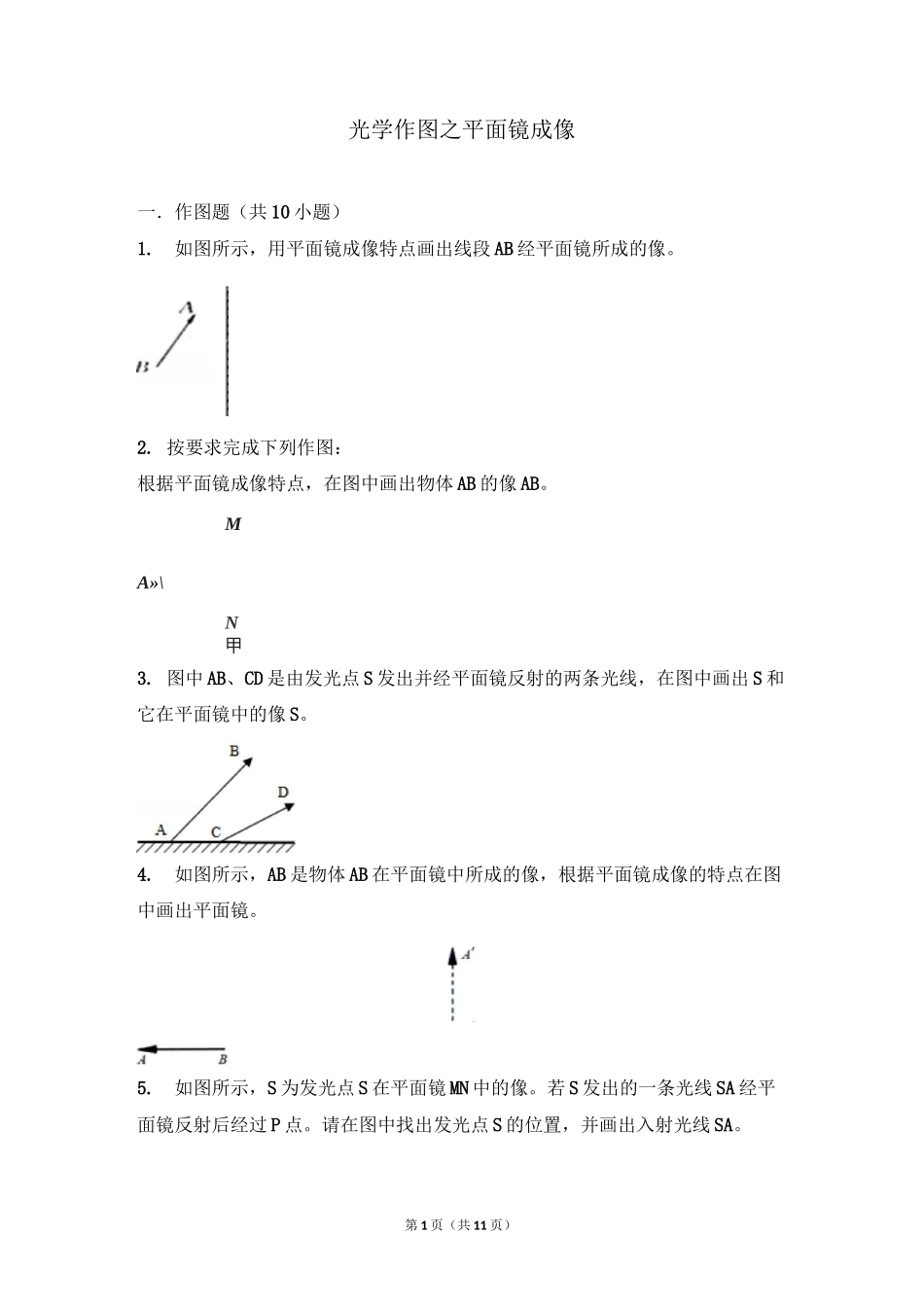

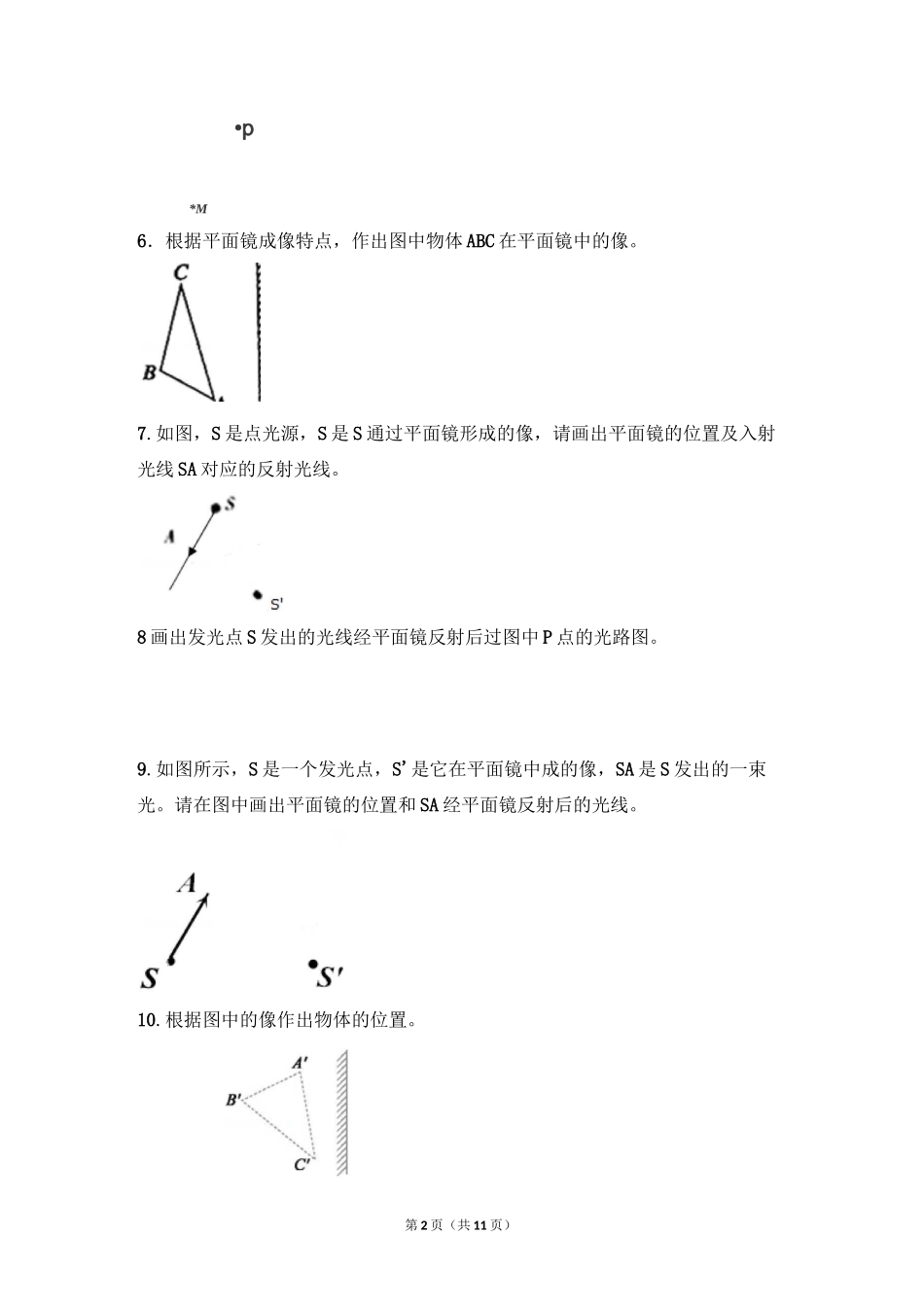

第 1 页（共 11 页）光学作图之平面镜成像一．作图题（共 10 小题）1.如图所示，用平面镜成像特点画出线段 AB 经平面镜所成的像。2. 按要求完成下列作图：根据平面镜成像特点，在图中画出物体 AB 的像 AB。MA»\N甲3. 图中 AB、CD 是由发光点 S 发出并经平面镜反射的两条光线，在图中画出 S 和它在平面镜中的像 S。4.如图所示，AB 是物体 AB 在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜。5.如图所示，S 为发光点 S 在平面镜 MN 中的像。若 S 发出的一条光线 SA 经平面镜反射后经过 P 点。请在图中找出发光点 S 的位置，并画出入射光线 SA。第 2 页（共 11 页）•p*M6．根据平面镜成像特点，作出图中物体 ABC 在平面镜中的像。7.如图，S 是点光源，S 是 S 通过平面镜形成的像，请画出平面镜的位置及入射光线 SA 对应的反射光线。8 画出发光点 S 发出的光线经平面镜反射后过图中 P 点的光路图。9.如图所示，S 是一个发光点，S'是它在平面镜中成的像，SA 是 S 发出的一束光。请在图中画出平面镜的位置和 SA 经平面镜反射后的光线。10.根据图中的像作出物体的位置。第 3 页（共 11 页）第 4 页（共 11 页）光学作图之平面镜成像参考答案与试题解析一．作图题（共 10 小题）1.如图所示，用平面镜成像特点画出线段 AB 经平面镜所成的像。【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称。【解答】解：分别作出物体 AB 端点 A、B 关于平面镜的对称点 A、B,用虚线连接 A、B 即为 AB 在平面镜中的像；如图所示：【点评】在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。2．按要求完成下列作图：根据平面镜成像特点，在图中画出物体 AB 的像 AB。第 5 页（共 11 页）可以先根据反射光线反向延长通过像点，先作出MjN甲【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出 AB 的像。【解答】解：分别作出物体 AB 端点 A、B 关于平面镜的对称点 A、B,用虚线连接 A、B,即为 AB 在平面镜中的像。如图所示：【点评】在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面...
