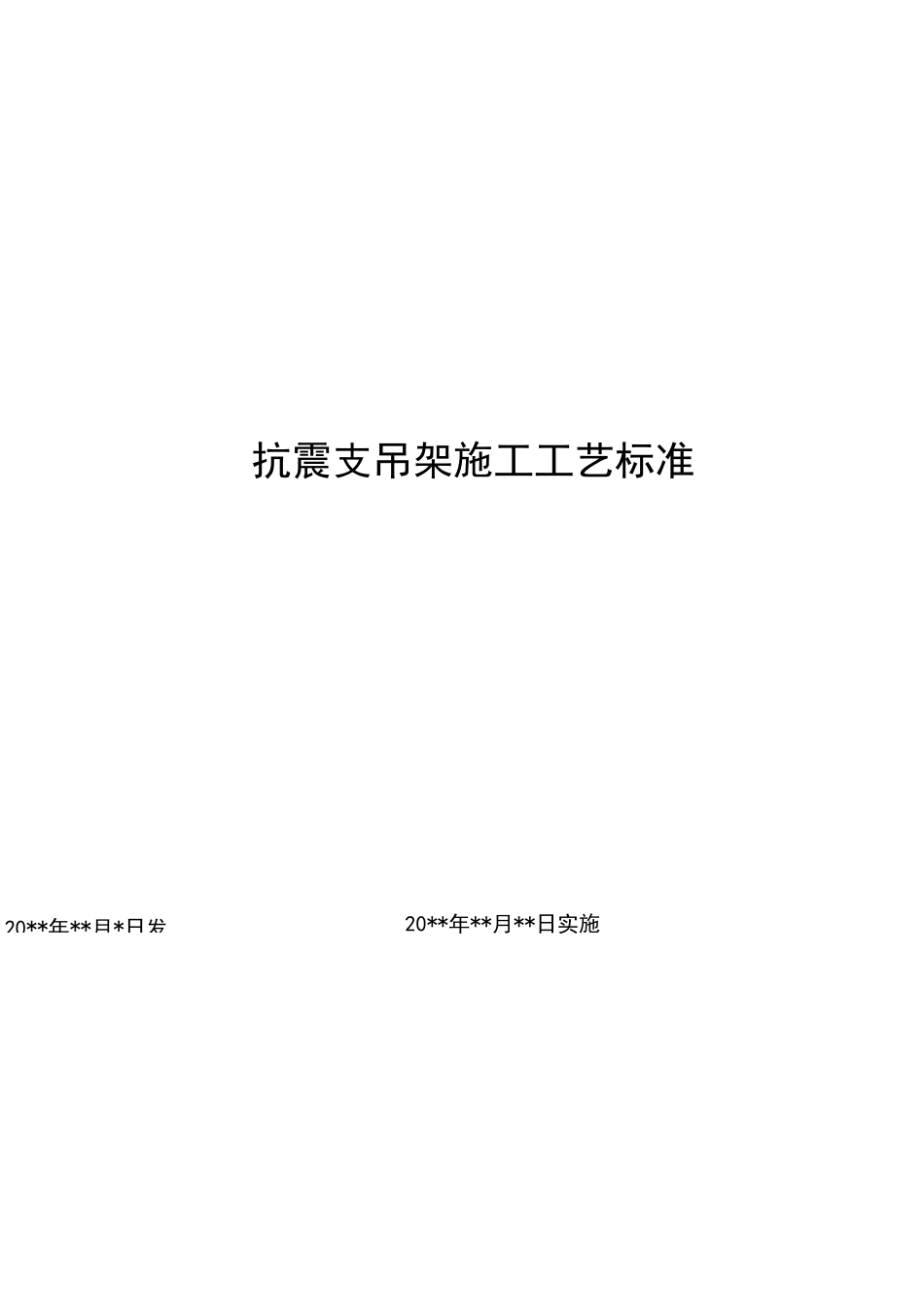

抗震支吊架施工工艺标准

20**年**月*日发抗震支吊架施工工艺标准20**年**月**日实施2.引用标准GB50300-建筑机电工程抗震设计规GB50981-抗震支吊架安装及验收规CECS420：2015建筑给水排水及采暖工程施工质量验收规GB50242-建筑给水排水及采暖工程施工工艺标DBJ/T61-38-抗震支吊架施工工艺标准1.适用范围依据《建筑机电工程抗震设计规范》抗震设防烈度 6 度或 6 度以上地区的建筑机电工程必须进行抗震设计（含地下综合管廊），本工艺标准适用于民用建筑和工业建筑安装工程中增设的抗震支撑系统的施工作业。室内管道支吊架标准图集》05R417-13.术语3.1 建筑机电抗震设施：为建筑使用功能服务的附属机械、电器构件、部件和系统。主要包括电梯，照明系统和应急电源，通信设备，管道系统，供暖和空气调节系统，火灾报警和消防系统等。3.2 抗震支撑：由锚固体、加固吊杆、斜撑和抗震连接构件组成的构件。3.3 抗震支吊架：与建筑物结构牢固连接，以地震力为主要载荷的抗震支撑设施。由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。3.4 侧向抗震支吊架：斜撑与管道横截面平行的抗震支吊架。3.5 纵向抗震支吊架：斜撑与管道横截面垂直的抗震支吊架。4.施工准备4.1 技术准备4.1.1 支吊架安装施工图纸由专业抗震支吊架厂家进行深化设计，并经设计单位、建设单位、监理单位和施工单位会审，图纸会审应形成会审纪要。4.1.2 编制《施工方案》，并报监理单位审核批准；《施工方案》应包含环境保护和职业健康安全的要素。4.1.3 安装人员应接受岗前培训，熟悉相关国家或行业标准图、施工工艺标准、施工1验收规范等。4.1.4 参照设计施工图，按订货厂家提供的样本图，进行下料及拼接安装。4.2物资准备4.2.1 抗震支吊架产品运抵现场后，应进行进场验收，供应方应提供出厂合格证、构件及组件检测报告；产品进场后，应在监理单位人员的监督下，由施工单位按产品检验标准分类抽样检验。4.2.2 抗震支架产品储存应符合下列规定：（1）应储存在通风良好、干燥的库房内；（2）构件应同型号、规格的储存在货架上，摆放整齐。（3）C 型槽钢的储存，应在地面上铺设防潮膜，防潮膜上垫置干燥方木，不同型号槽钢应分开叠放，未经拆封的槽钢之间应衬垫干燥木条。4.2.3 抗震连接构件与建筑混凝土结构体连接的锚栓，应采用具有机械锁键效应的后扩底锚栓，不得使用膨胀锚栓。抗震连接构件与钢结构连接，应采用专用夹具进行连接。4.3施工设施准备4.3.1 施工机械砂轮切割机、砂轮机、打孔器...
