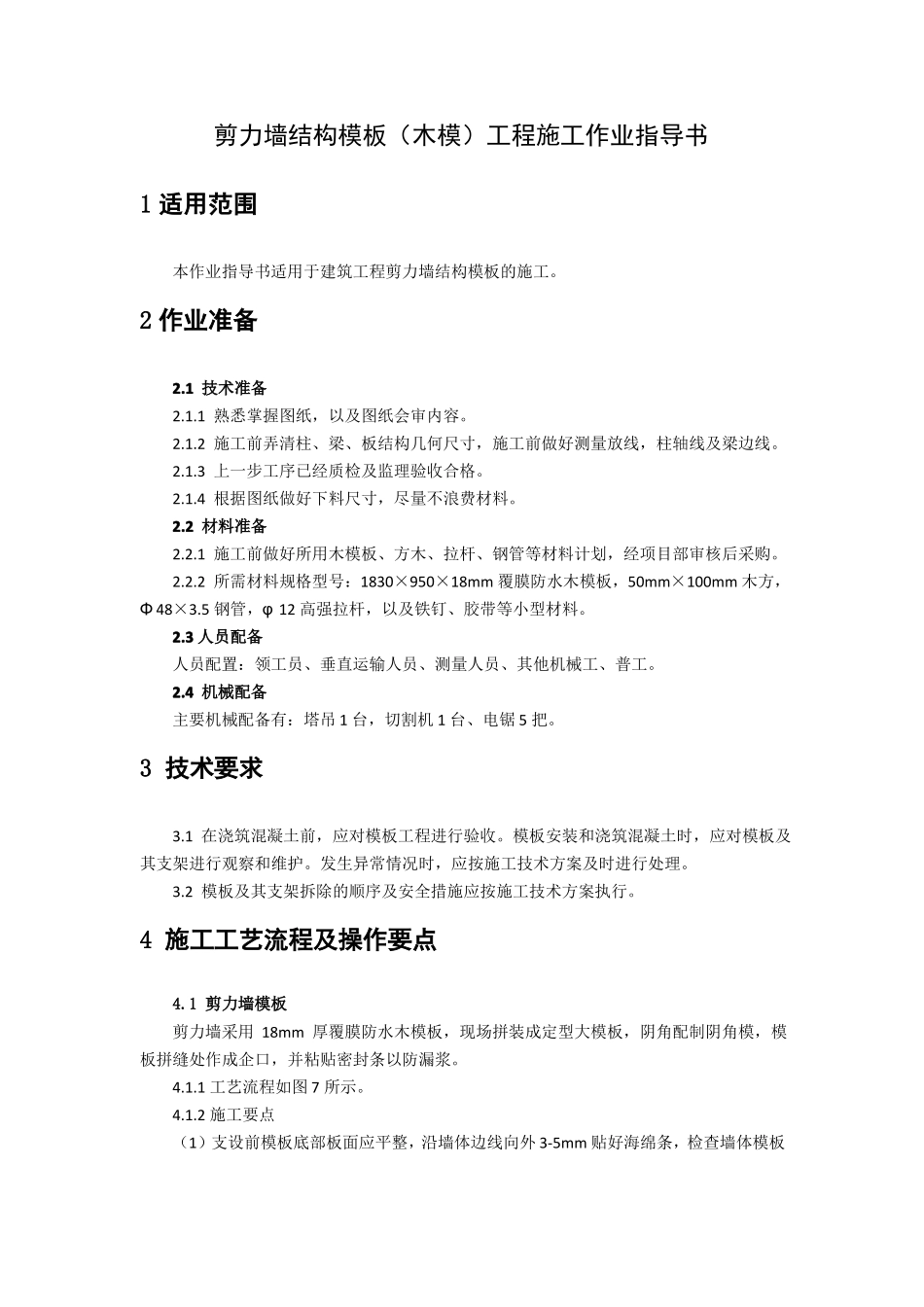

剪力墙结构模板木模工程施工作业指导书_第1页
1/6

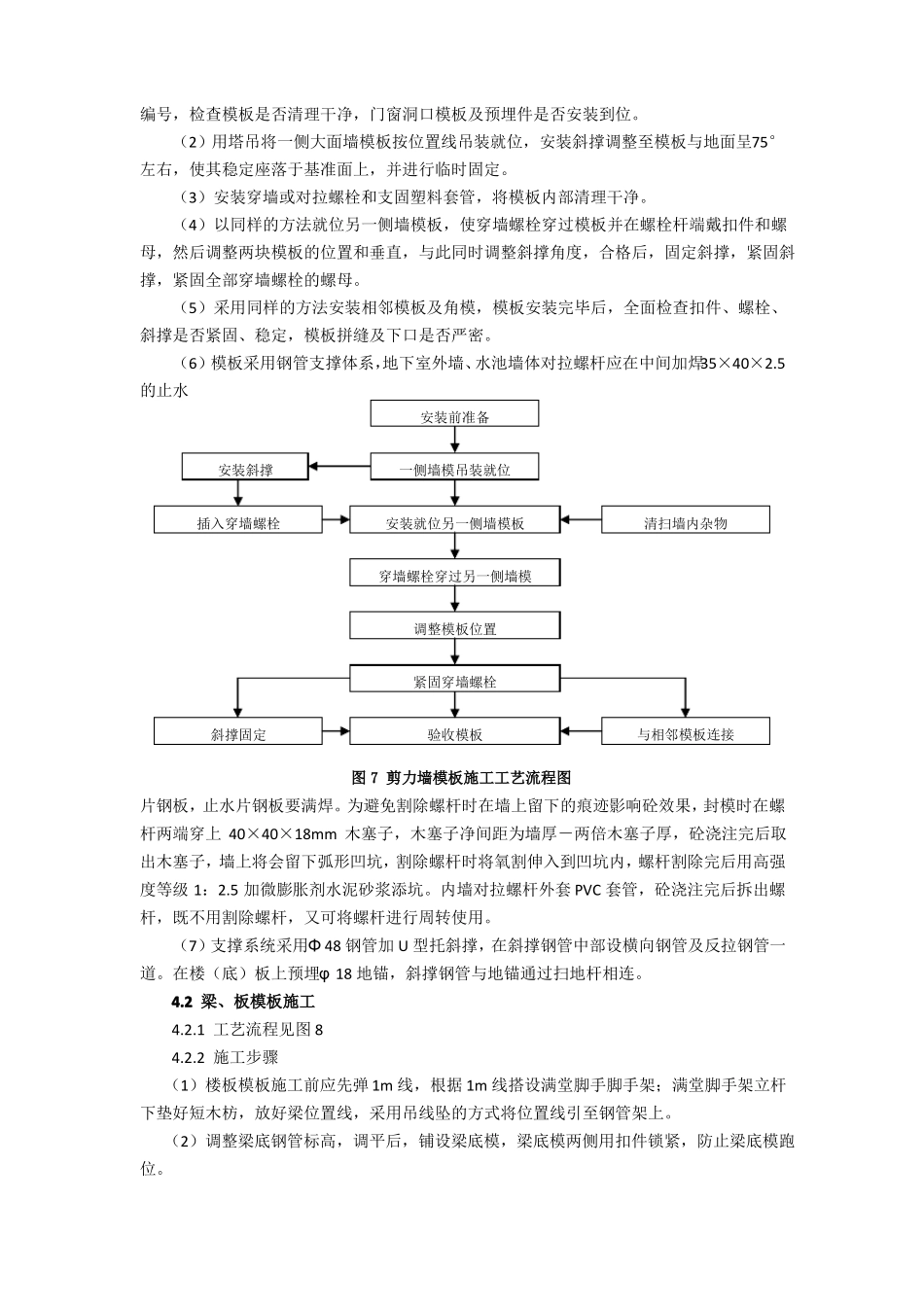

剪力墙结构模板木模工程施工作业指导书_第2页
2/6

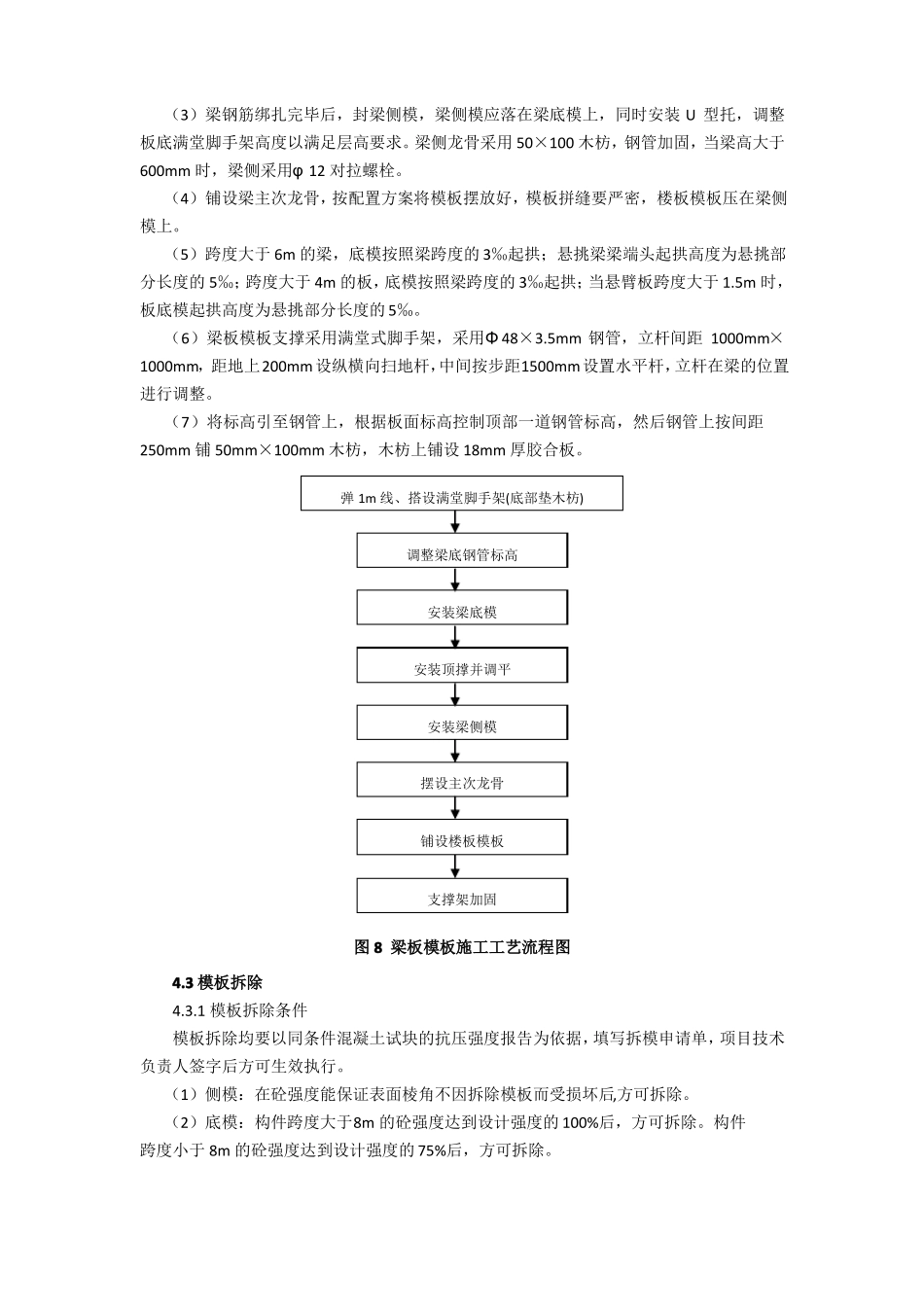

剪力墙结构模板木模工程施工作业指导书_第3页
3/6
剪力墙结构模板(木模)工程施工作业指导书1 适用范围本作业指导书适用于建筑工程剪力墙结构模板的施工。2 作业准备2.1 技术准备2.1.1 熟悉掌握图纸,以及图纸会审内容。2.1.2 施工前弄清柱、梁、板结构几何尺寸,施工前做好测量放线,柱轴线及梁边线。2.1.3 上一步工序已经质检及监理验收合格。2.1.4 根据图纸做好下料尺寸,尽量不浪费材料。2.2 材料准备2.2.1 施工前做好所用木模板、方木、拉杆、钢管等材料计划,经项目部审核后采购。2.2.2 所需材料规格型号:1830×950×18mm 覆膜防水木模板,50mm×100mm 木方,Φ 48×3.5 钢管,φ 12 高强拉杆,以及铁钉、胶带等小型材料。2.3 人员配备人员配置:领工员、垂直运输人员、测量人员、其他机械工、普工。2.4 机械配备主要机械配备有:塔吊 1 台,切割机 1 台、电锯 5 把。3 技术要求3.1 在浇筑混凝土前,应对模板工程进行验收。模板安装和浇筑混凝土时,应对模板及其支架进行观察和维护。发生异常情况时,应按施工技术方案及时进行处理。3.2 模板及其支架拆除的顺序及安全措施应按施工技术方案执行。4 施工工艺流程及操作要点 4.1 剪力墙模板剪力墙采用 18mm 厚覆膜防水木模板,现场拼装成定型大模板,阴角配制阴角模,模板拼缝处作成企口,并粘贴密封条以防漏浆。4.1.1 工艺流程如图 7 所示。4.1.2 施工要点(1)支设前模板底部板面应平整,沿墙体边线向外 3-5mm 贴好海绵条,检查墙体模板编号,检查模板是否清理干净,门窗洞口模板及预埋件是否安装到位。(2)用塔吊将一侧大面墙模板按位置线吊装就位,安装斜撑调整至模板与地面呈75°左右,使其稳定座落于基准面上,并进行临时固定。(3)安装穿墙或对拉螺栓和支固塑料套管,将模板内部清理干净。(4)以同样的方法就位另一侧墙模板,使穿墙螺栓穿过模板并在螺栓杆端戴扣件和螺母,然后调整两块模板的位置和垂直,与此同时调整斜撑角度,合格后,固定斜撑,紧固斜撑,紧固全部穿墙螺栓的螺母。(5)采用同样的方法安装相邻模板及角模,模板安装完毕后,全面检查扣件、螺栓、斜撑是否紧固、稳定,模板拼缝及下口是否严密。(6)模板采用钢管支撑体系,地下室外墙、水池墙体对拉螺杆应在中间加焊35×40×2.5的止水斜撑固定验收模板与相邻模板连接穿墙螺栓穿过另一侧墙模安装斜撑安装前准备一侧墙模吊装就位插入穿墙螺栓安装就位另一侧墙模板清扫墙内杂物调整模板位置紧固穿墙螺栓图 7 剪力墙模板施工...
