副立井管路安装安全技术措施

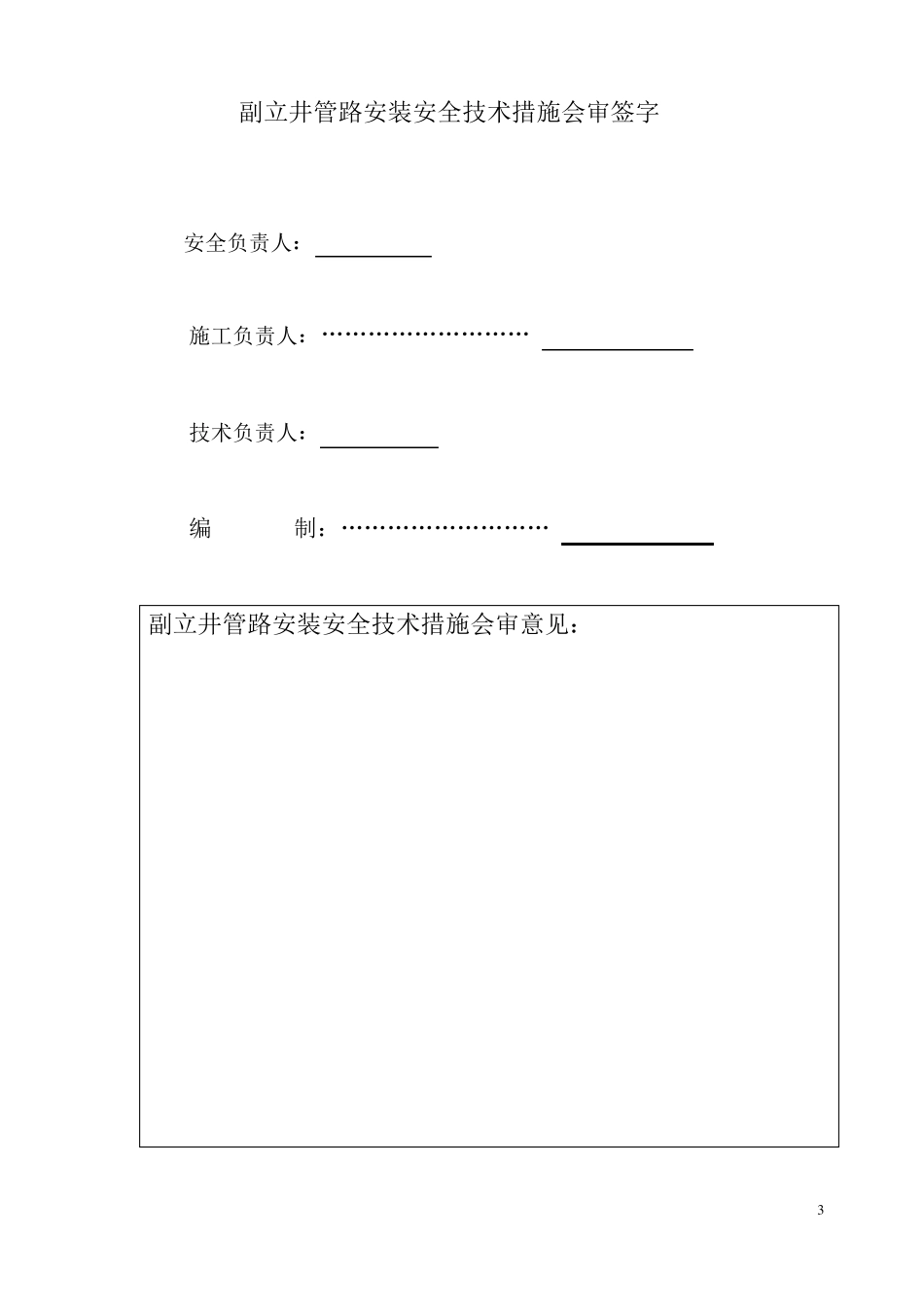

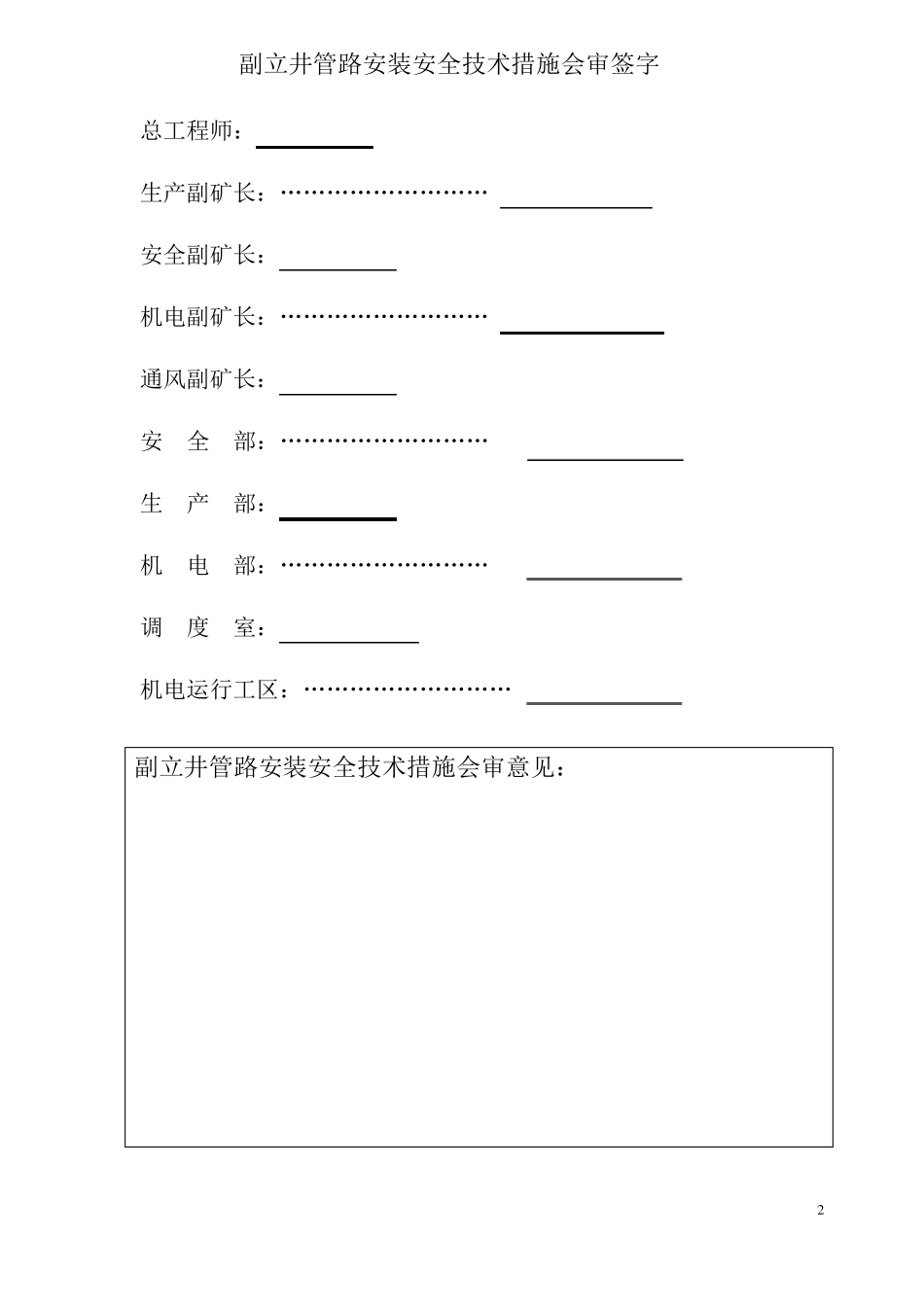

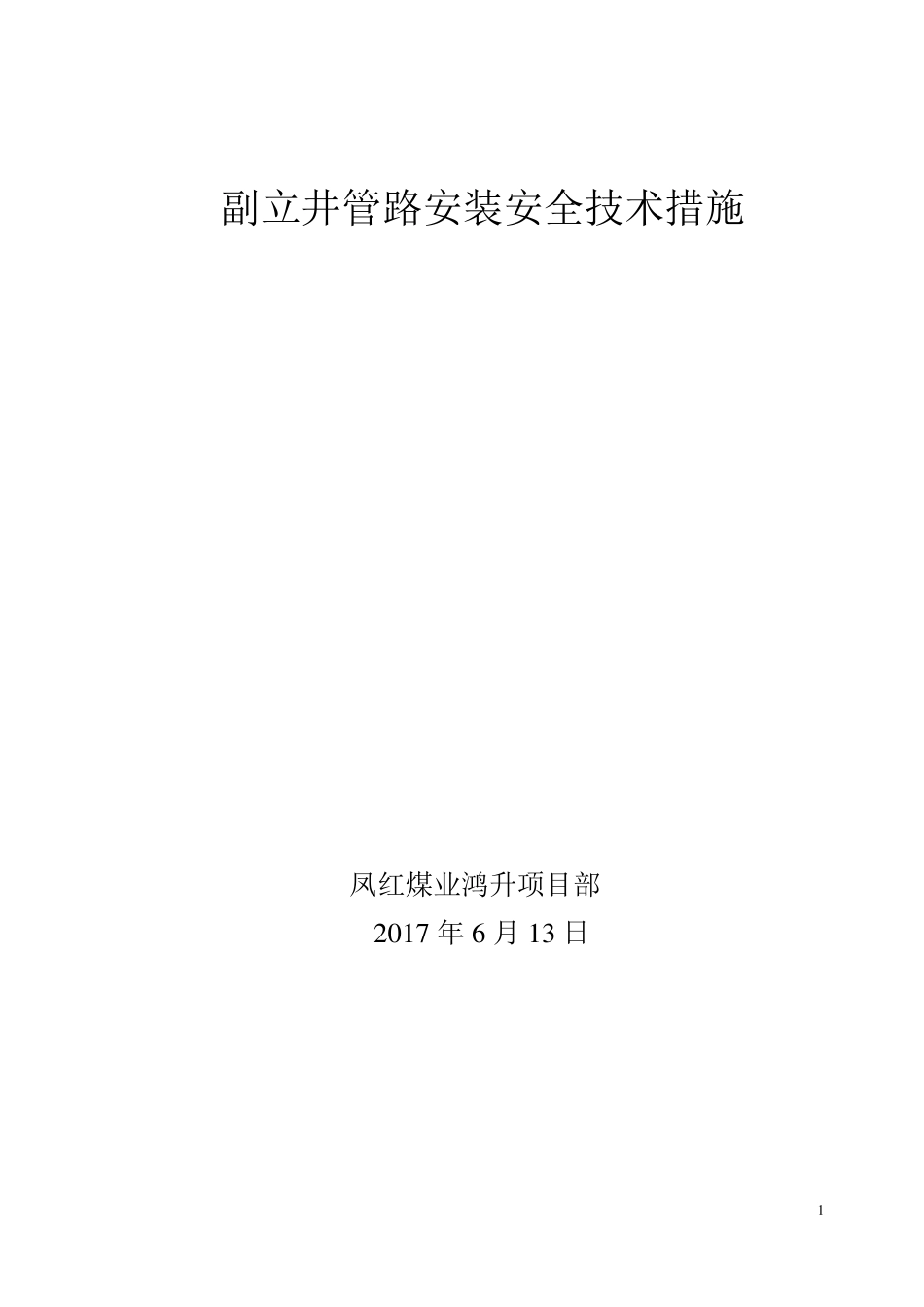

副立井管路安装安全技术措施凤红煤业鸿升项目部2017 年 6 月 13 日1副立井管路安装安全技术措施会审签字总工程师：生产副矿长：………………………安全副矿长：机电副矿长：………………………通风副矿长：安全部：………………………生产部：机电部：………………………调度室：机电运行工区：………………………副立井管路安装安全技术措施会审意见：2副立井管路安装安全技术措施会审签字安全负责人：施工负责人：………………………技术负责人：编制：………………………副立井管路安装安全技术措施会审意见：3副立井管路安装安全技术措施根据鸿升煤业工作安排，需在副立井安装 140 排水管路两趟，为保证此次安装安全，特制定以下安全技术措施：一、施工组织机构安全负责人：郭小三施工负责人：张晋阳技术负责人：韩春阳二、工作内容副立井并行安装两趟 φ 140mm 钢丝网骨架聚乙烯管，每趟管路长346m，其中井底巷道段 160m，立井井筒段 186m；井底巷道段每间隔 3 米采用 M16*400 锚杆配合φ 12.5mm 钢丝绳固定，立井井筒段每间隔 6 米采用φ 12.5mm 钢丝绳与φ 18.5mm 主绳连接，上面 90 米每间隔 6 米安装两套M16*120 膨胀螺栓紧固托架方式固定，下面剩余部分每间隔 12 米安装两套 M16*120 膨胀螺栓紧固托架方式固定。三、准备工作1、副立井井口北侧偏东方向安装一台 JH-14 回柱绞车，该绞车绳速为 0.115m/s，配套钢丝绳直径为φ 18.5mm，容绳量为 200m，其配套电机功率为 18.5KW，整机重量为 1350kg，采用 M16*120 膨胀螺栓固定回柱绞车，并用φ 28mm 钢丝绳与其后方 EBZ120 型掘进机相连接，利用掘进机重量(EBZ120 型掘进机整机重量为 35 吨)拉住 JH-14 回柱绞车，由安全负责人检查连接质量，确保安全可靠后方可使用。2、在井架上北侧第二根横梁位置利用钢丝绳套安装置一个 10T 滑轮，在井架上北侧第三根横梁位置利用钢丝绳套安装置一个 5T 滑轮，由安全负责人检查其性能，确保完好后方可使用。3、该立井担负矿井的上、下人员和材料的运输任务。经与矿方联系，在管路安装期间，每天安排 7h 用于管路安装施工；矿方落实井上、4下警戒人员。4、提前用 6mm 钢板配合 40 型角铁加工好罐笼顶防护装置，并固定在罐笼顶进行试验，由安全负责人检查其性能，确保防护可靠后方可使用。5、提前加工立井井筒段膨胀螺栓紧固托架，由安全负责人检查其性能，确保完好后方可使用。6、将安装用...
