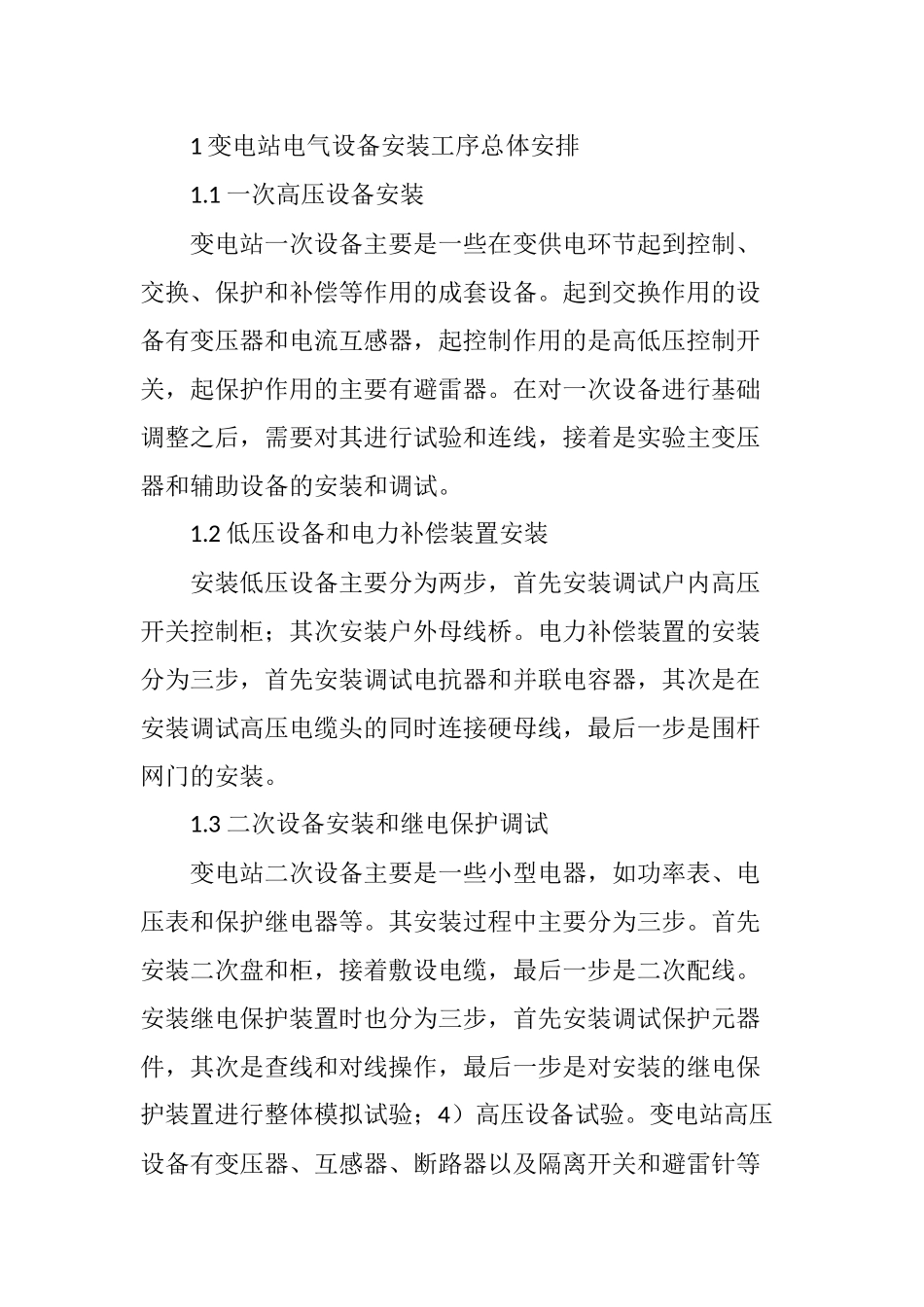

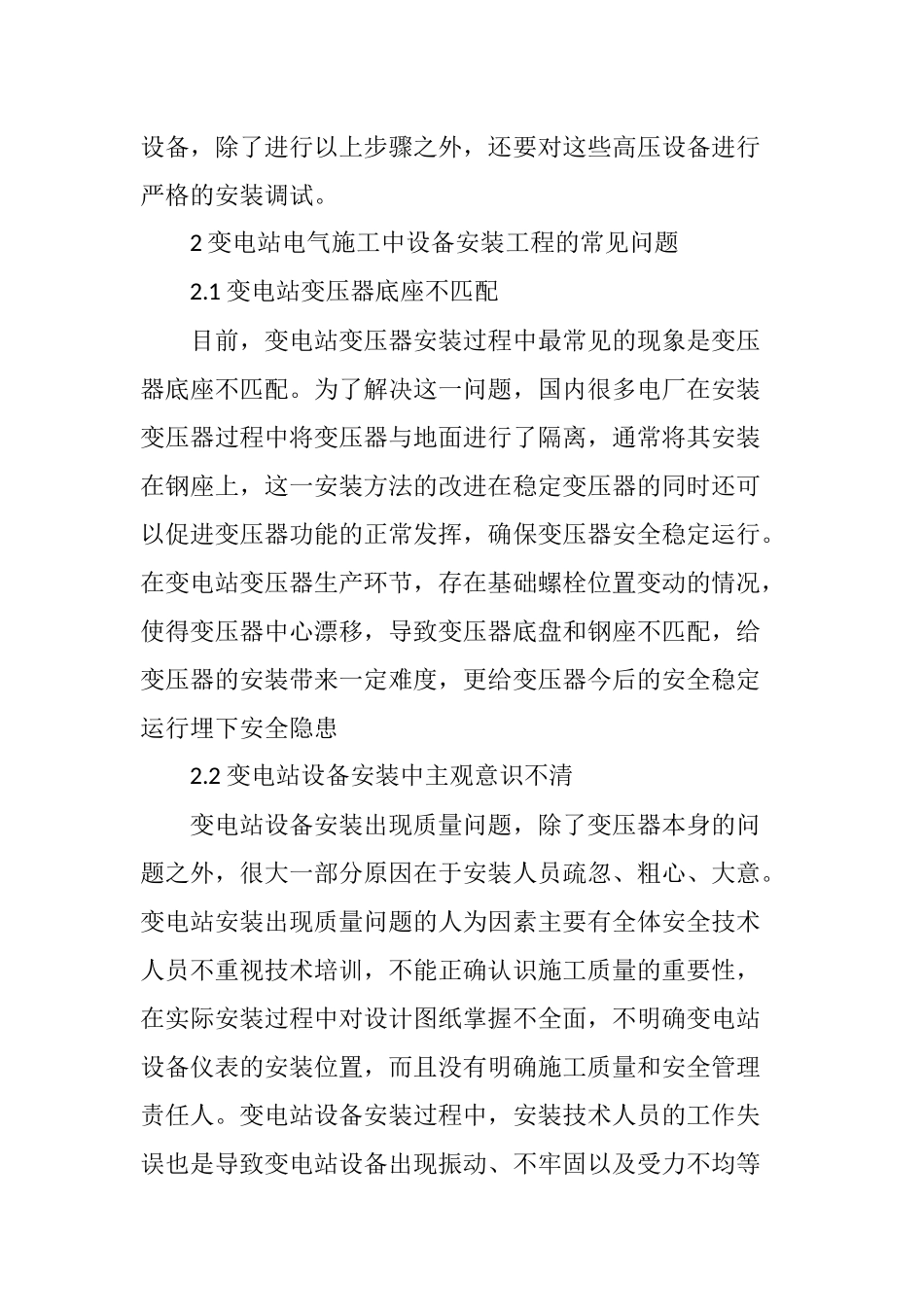

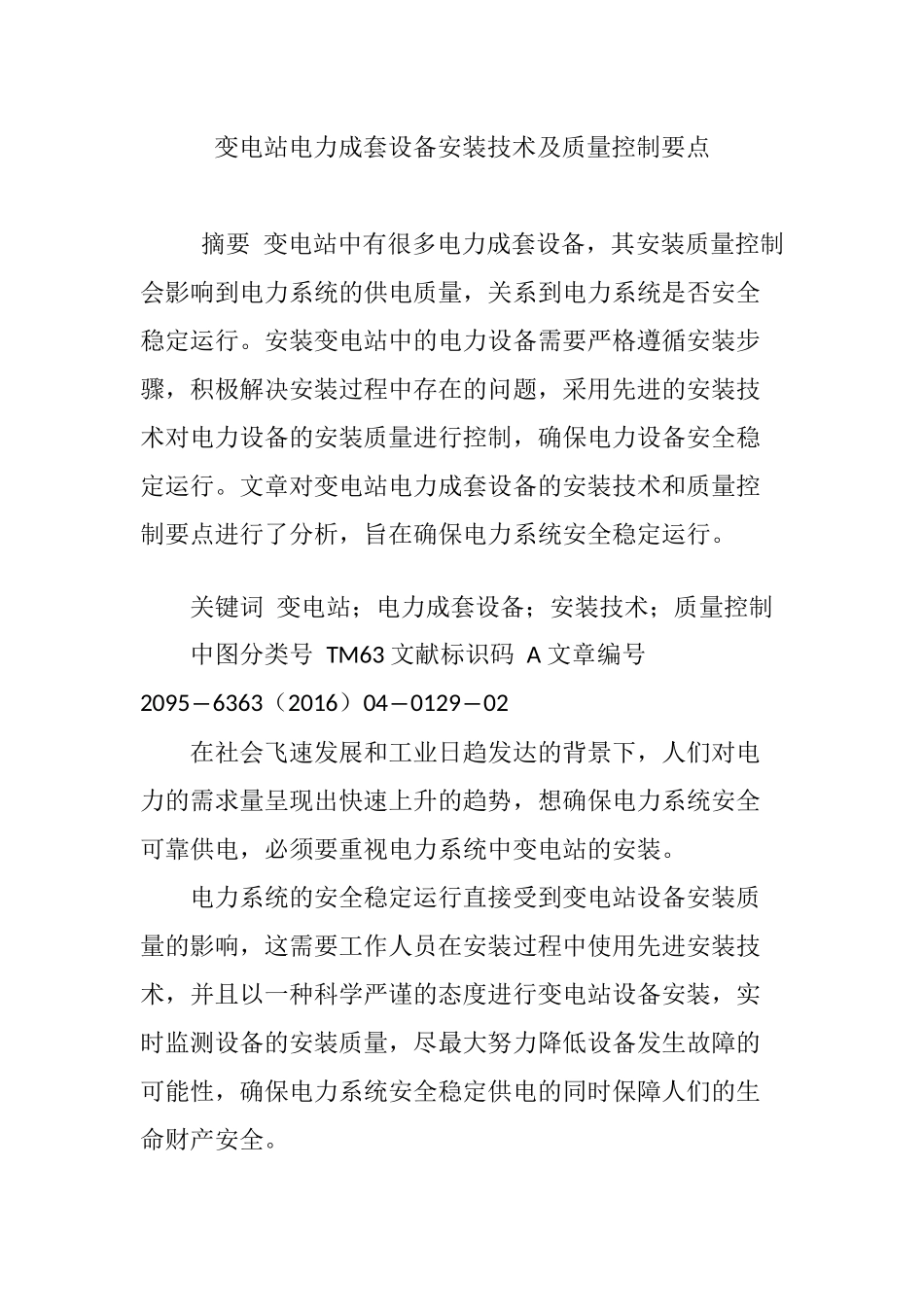

变电站电力成套设备安装技术及质量控制要点摘要变电站中有很多电力成套设备，其安装质量控制会影响到电力系统的供电质量，关系到电力系统是否安全稳定运行。安装变电站中的电力设备需要严格遵循安装步骤，积极解决安装过程中存在的问题，采用先进的安装技术对电力设备的安装质量进行控制，确保电力设备安全稳定运行。文章对变电站电力成套设备的安装技术和质量控制要点进行了分析，旨在确保电力系统安全稳定运行。关键词变电站；电力成套设备；安装技术；质量控制中图分类号TM63文献标识码A文章编号2095―6363（2016）04―0129―02在社会飞速发展和工业日趋发达的背景下，人们对电力的需求量呈现出快速上升的趋势，想确保电力系统安全可靠供电，必须要重视电力系统中变电站的安装。电力系统的安全稳定运行直接受到变电站设备安装质量的影响，这需要工作人员在安装过程中使用先进安装技术，并且以一种科学严谨的态度进行变电站设备安装，实时监测设备的安装质量，尽最大努力降低设备发生故障的可能性，确保电力系统安全稳定供电的同时保障人们的生命财产安全。1变电站电气设备安装工序总体安排1.1一次高压设备安装变电站一次设备主要是一些在变供电环节起到控制、交换、保护和补偿等作用的成套设备。起到交换作用的设备有变压器和电流互感器，起控制作用的是高低压控制开关，起保护作用的主要有避雷器。在对一次设备进行基础调整之后，需要对其进行试验和连线，接着是实验主变压器和辅助设备的安装和调试。1.2低压设备和电力补偿装置安装安装低压设备主要分为两步，首先安装调试户内高压开关控制柜；其次安装户外母线桥。电力补偿装置的安装分为三步，首先安装调试电抗器和并联电容器，其次是在安装调试高压电缆头的同时连接硬母线，最后一步是围杆网门的安装。1.3二次设备安装和继电保护调试变电站二次设备主要是一些小型电器，如功率表、电压表和保护继电器等。其安装过程中主要分为三步。首先安装二次盘和柜，接着敷设电缆，最后一步是二次配线。安装继电保护装置时也分为三步，首先安装调试保护元器件，其次是查线和对线操作，最后一步是对安装的继电保护装置进行整体模拟试验；4）高压设备试验。变电站高压设备有变压器、互感器、断路器以及隔离开关和避雷针等设备，除了进行以上步骤之外，还要对这些高压设备进行严格的安装调试。2变电站电气施工中设备安装工程的常见问题2.1变电站变压器底座不匹配目前，变电站变压器安装过程中最常见的现象是变压器底座不匹配。为了解决这一问题，国内很多电厂在安装变压器过程中将变压器与地面进行了隔离，通常将其安装在钢座上，这一安装方法的改进在稳定变压器的同时还可以促进变压器功能的正常发挥，确保变压器安全稳定运行。在变电站变压器生产环节，存在基础螺栓位置变动的情况，使得变压器中心漂移，导致变压器底盘和钢座不匹配，给变压器的安装带来一定难度，更给变压器今后的安全稳定运行埋下安全隐患2.2变电站设备安装中主观意识不清变电站设备安装出现质量问题，除了变压器本身的问题之外，很大一部分原因在于安装人员疏忽、粗心、大意。变电站安装出现质量问题的人为因素主要有全体安全技术人员不重视技术培训，不能正确认识施工质量的重要性，在实际安装过程中对设计图纸掌握不全面，不明确变电站设备仪表的安装位置，而且没有明确施工质量和安全管理责任人。变电站设备安装过程中，安装技术人员的工作失误也是导致变电站设备出现振动、不牢固以及受力不均等现象的重要原因，给变电站设备的运行埋下了安全隐患。管道和线路的连接部位应力过大，加上设备在安装过程中没有得到特殊保护和巩固，一旦遭受外力撞击，设备就很容易受到损坏。安装技术人员没有清理管道穿线，穿线工作受到阻碍，线路连接出现问题。在变电站设备安装过程中，没有对设备采取预防性保护措施，比如在一些适度较大、尘土较多并且温度变化明显的环境中，没有采取有针对性的预防性保护措施，这种情况下变电站设备很容易出现不稳定现象，使得变电站设备安装出现质量问题2.3变电站的电缆防护出现问题变电站电缆铺设过程中管口出现的一些现象很容易破坏电缆，比如...
