单侧支模技术交底

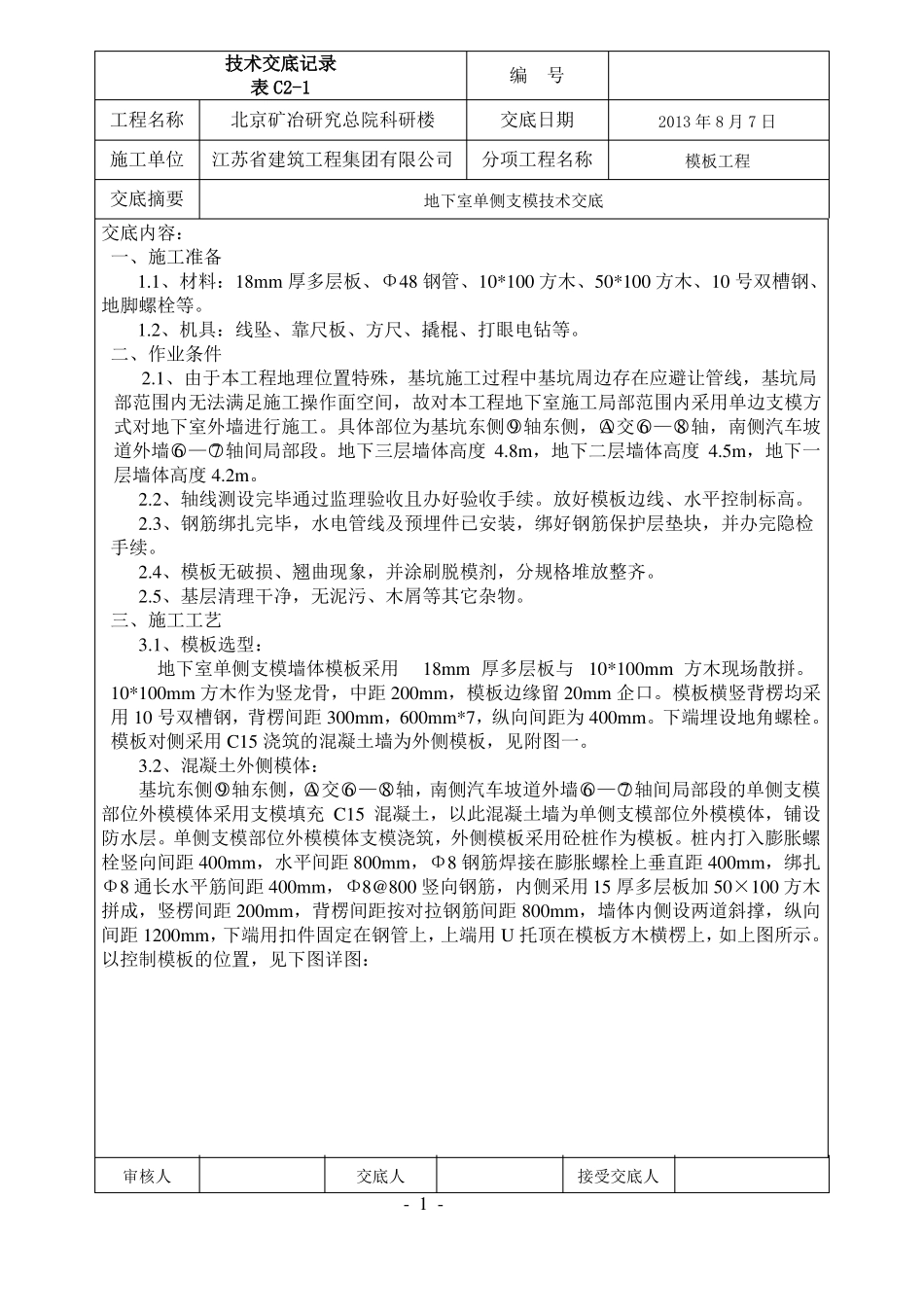

技术交底记录表 C2-1工程名称施工单位交底摘要北京矿冶研究总院科研楼编号交底日期2013 年 8 月 7 日模板工程江苏省建筑工程集团有限公司分项工程名称地下室单侧支模技术交底交底内容：一、施工准备1.1、材料：18mm 厚多层板、Φ48 钢管、10*100 方木、50*100 方木、10 号双槽钢、地脚螺栓等。1.2、机具：线坠、靠尺板、方尺、撬棍、打眼电钻等。二、作业条件2.1、由于本工程地理位置特殊，基坑施工过程中基坑周边存在应避让管线，基坑局部范围内无法满足施工操作面空间，故对本工程地下室施工局部范围内采用单边支模方式对地下室外墙进行施工。具体部位为基坑东侧○9 轴东侧，○A交○6 —○8 轴，南侧汽车坡道外墙○6 —○7 轴间局部段。地下三层墙体高度 4.8m，地下二层墙体高度 4.5m，地下一层墙体高度 4.2m。2.2、轴线测设完毕通过监理验收且办好验收手续。放好模板边线、水平控制标高。2.3、钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办完隐检手续。2.4、模板无破损、翘曲现象，并涂刷脱模剂，分规格堆放整齐。2.5、基层清理干净，无泥污、木屑等其它杂物。三、施工工艺3.1、模板选型：地下室单侧支模墙体模板采用18mm 厚多层板与 10*100mm 方木现场散拼。10*100mm 方木作为竖龙骨，中距 200mm，模板边缘留 20mm 企口。模板横竖背楞均采用 10 号双槽钢，背楞间距 300mm，600mm*7，纵向间距为 400mm。下端埋设地角螺栓。模板对侧采用 C15 浇筑的混凝土墙为外侧模板，见附图一。3.2、混凝土外侧模体：基坑东侧○9 轴东侧，○A交○6 —○8 轴，南侧汽车坡道外墙○6 —○7 轴间局部段的单侧支模部位外模模体采用支模填充 C15 混凝土，以此混凝土墙为单侧支模部位外模模体，铺设防水层。单侧支模部位外模模体支模浇筑，外侧模板采用砼桩作为模板。桩内打入膨胀螺栓竖向间距 400mm，水平间距 800mm，Φ8 钢筋焊接在膨胀螺栓上垂直距 400mm，绑扎Φ8 通长水平筋间距 400mm，Φ8@800 竖向钢筋，内侧采用 15 厚多层板加 50×100 方木拼成，竖楞间距 200mm，背楞间距按对拉钢筋间距 800mm，墙体内侧设两道斜撑，纵向间距 1200mm，下端用扣件固定在钢管上，上端用 U 托顶在模板方木横楞上，如上图所示。以控制模板的位置，见下图详图：审核人交底人接受交底人- 1 -技术交底记录表 C2-1工程名称施工单位交底摘要Φ8@800竖向钢筋Φ12膨胀螺栓 @400对拉钢筋焊接在膨胀螺栓...
