单梁吊安装方案

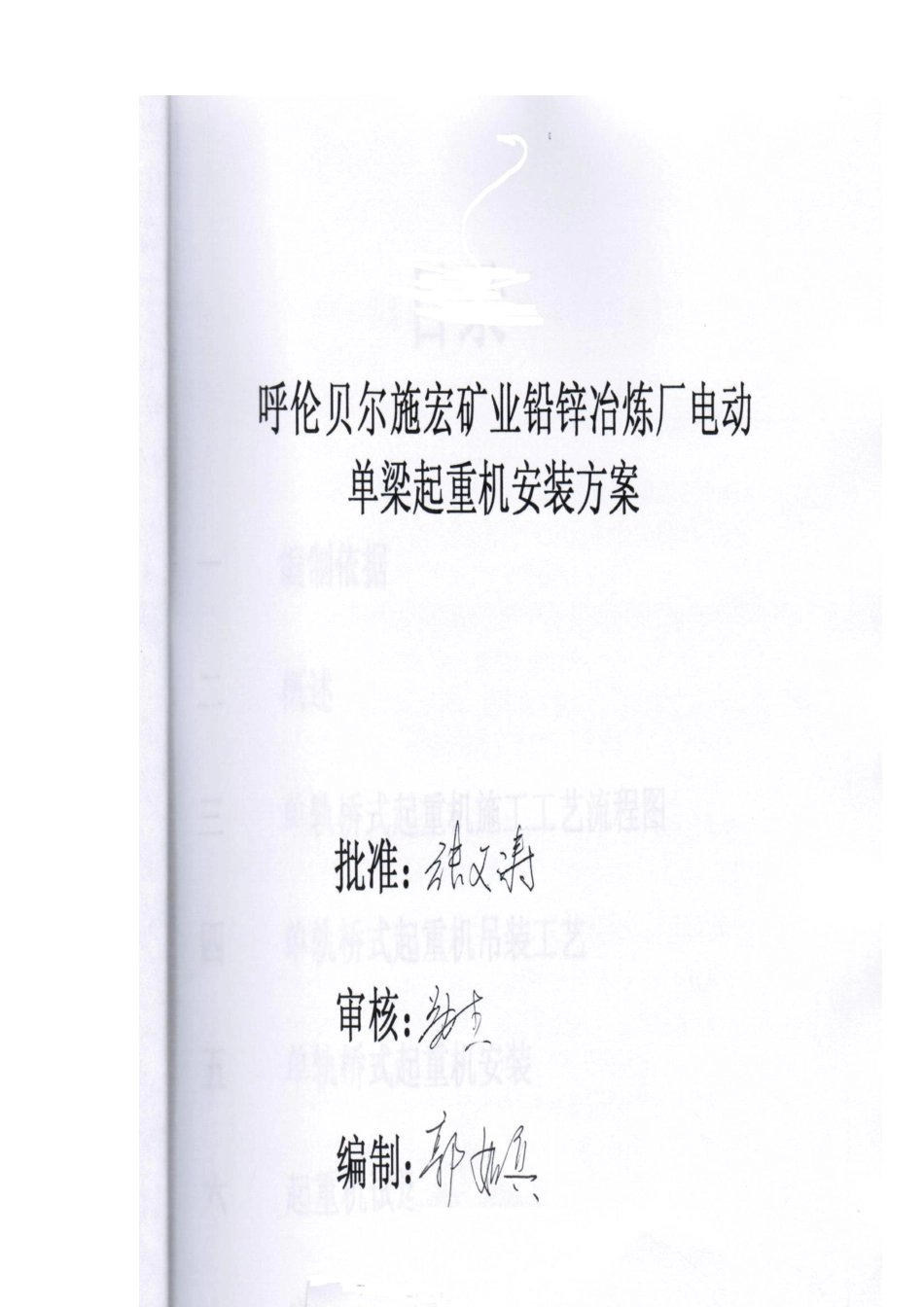

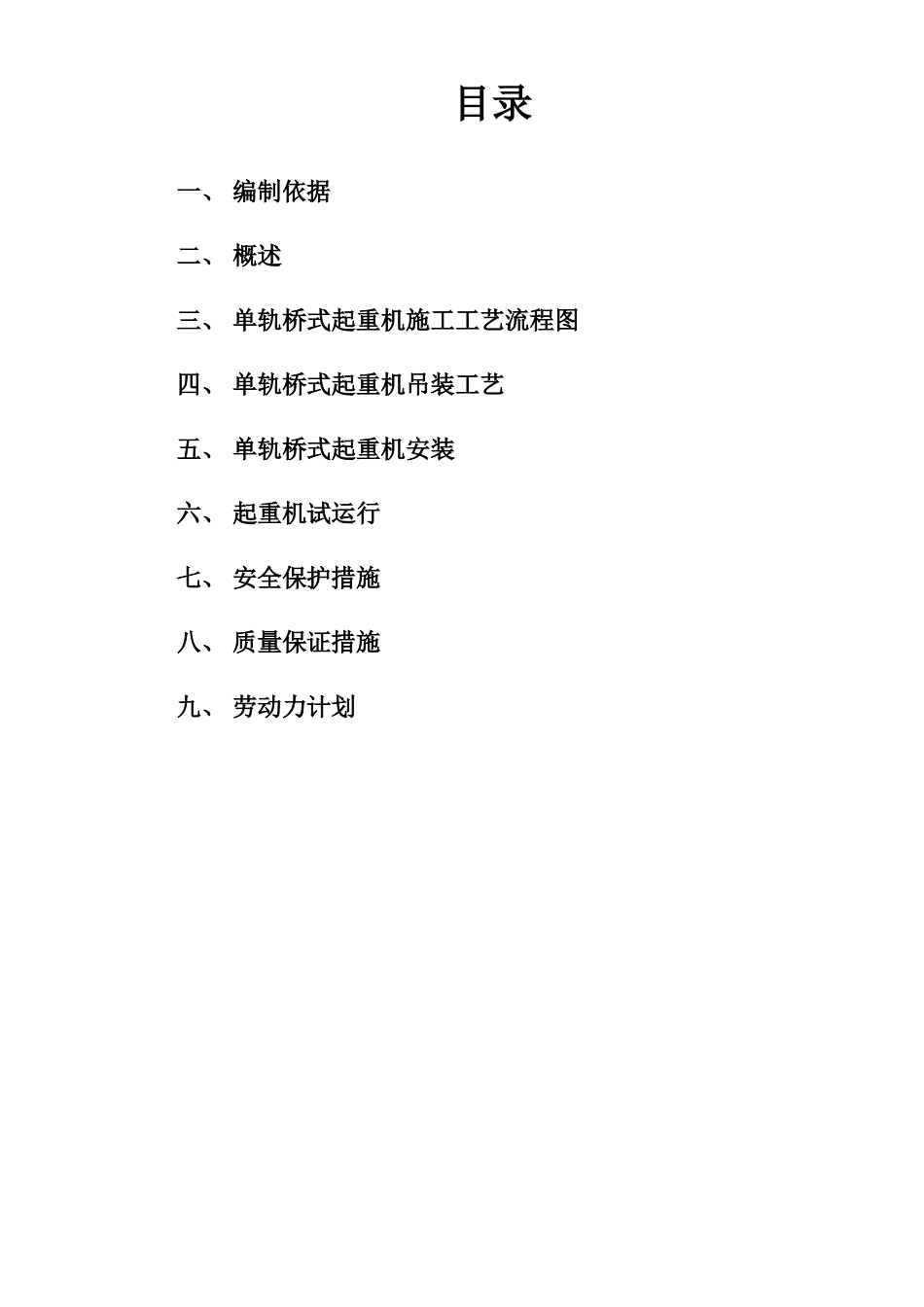

目录一、 编制依据二、 概述三、 单轨桥式起重机施工工艺流程图四、 单轨桥式起重机吊装工艺五、 单轨桥式起重机安装六、 起重机试运行七、 安全保护措施八、 质量保证措施九、 劳动力计划呼伦贝尔施宏矿业铅锌冶炼厂电动单梁起重机安装方案1.编制依据本方案编制依据为 1.1《特种设备安全管理监察案例》 1.2《起重机械安装改造重大维修监督检验规则》TSGQ7016-2008 1.3《起重机械安装技术监察规程—桥式起重机》TSGQ002-2008 1.4《起重设备安装工程施工及验收规范》GB50278-98 1.5《大型设备吊装工程施工工艺标准》SH/T3515-20031.6 设备随机图以及产品（使用）说明书1.7 QY80t、QY50t、QY25t汽车吊性能曲线1.8 我单位《起重机械安装维修质量保证手册》2.概述驰宏矿业铅锌冶炼厂净液车间设计安装二台为电动单梁起重机，该起重机主要用于净液车间吊装，一台为电动单梁悬挂起重机，安 装 在○T -○N 列 运 行 在○6 -○17 线 ， 起 重 机 为 LX3-16-24 ，LK=16m,H=24m 起重能力 Q=3t，安装标高▽18.5m。另一台起重机为LD3-22.5-18，跨度LK=22.5m，起重能力Q=3t，安装轨道上标面标高▽14.5m。起重机由河南卫华重型机械有限公司制造。镉回收为一台 LX2-13-18 电动单梁悬挂桥式起重机，该起重机安装在○A -○D 列运行在○1 -○14 线，为镉回收吊装用，起重机跨度为13m 安装标高▽15 米，其重量为 2060kg，起重能力 Q=2t。200KV 开关站安装一台电动单梁起重机，起重能力 Qn=10t,跨度Sn=10.5m，设备重量 3t.安装在 2-A-2-B,运行在 2-1-2-12 线，安装轨顶标高▼10m. 2.1 设备情况介绍序号名称外形尺寸（m）重量(t)台数备注1单梁桥式起重机 22.5x2x0.63 5.25 1净液车间2单梁悬挂桥式起重机 16.x2x0.6 3 1净液车间3单梁悬挂桥式起重机 13×2×0.632.061镉回收4单梁桥式起重机10×2×0.63 2.5 1开关站2.2 工程特点2.2.1 四台单轨起重机安装的位置目前土建已将厂房混凝土结构完成，净液○K -○M 墙暂不砌留作进设备，该处屋面板未上，厂房都为二层，车开不进厂房内吊装。镉回收电动悬挂式起重机与净液车间情况相同。开关站 10t 电动单轨厂房已封闭，留 2-11-2-12 两屋面板未上。2.2.2 四台起重机高、大、重，按吊装时单台起重机组合件分别为22.5*2*0.63m、16*2*0.63m、13*2*0.63m，10.5*2*0.63 单台重量分别为 5.25t、4t、3.06t、3.5t。（该重量包括电葫芦、走形电机、电器设备）2.3...
