单面彩钢酚醛复合风管施工工艺

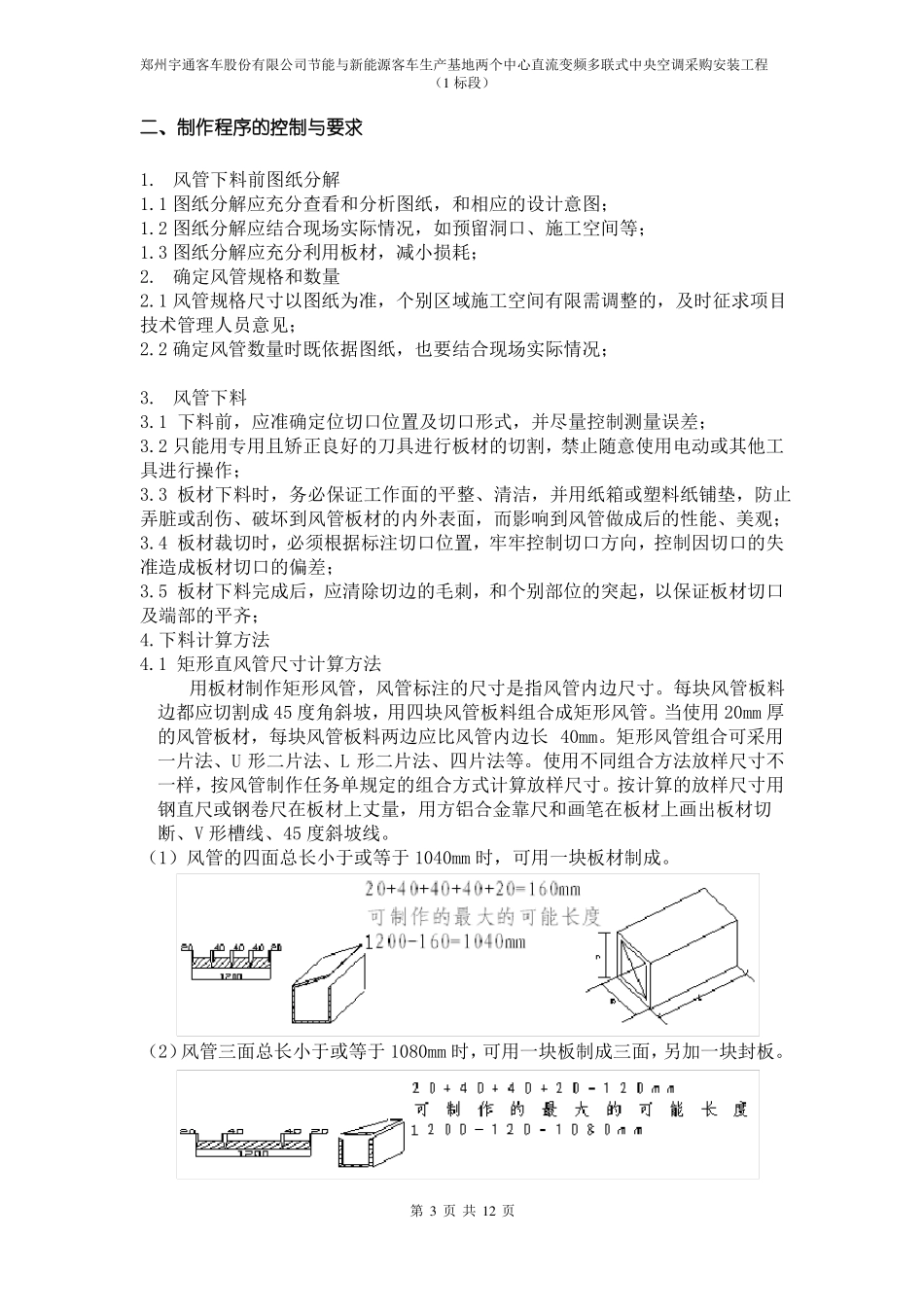

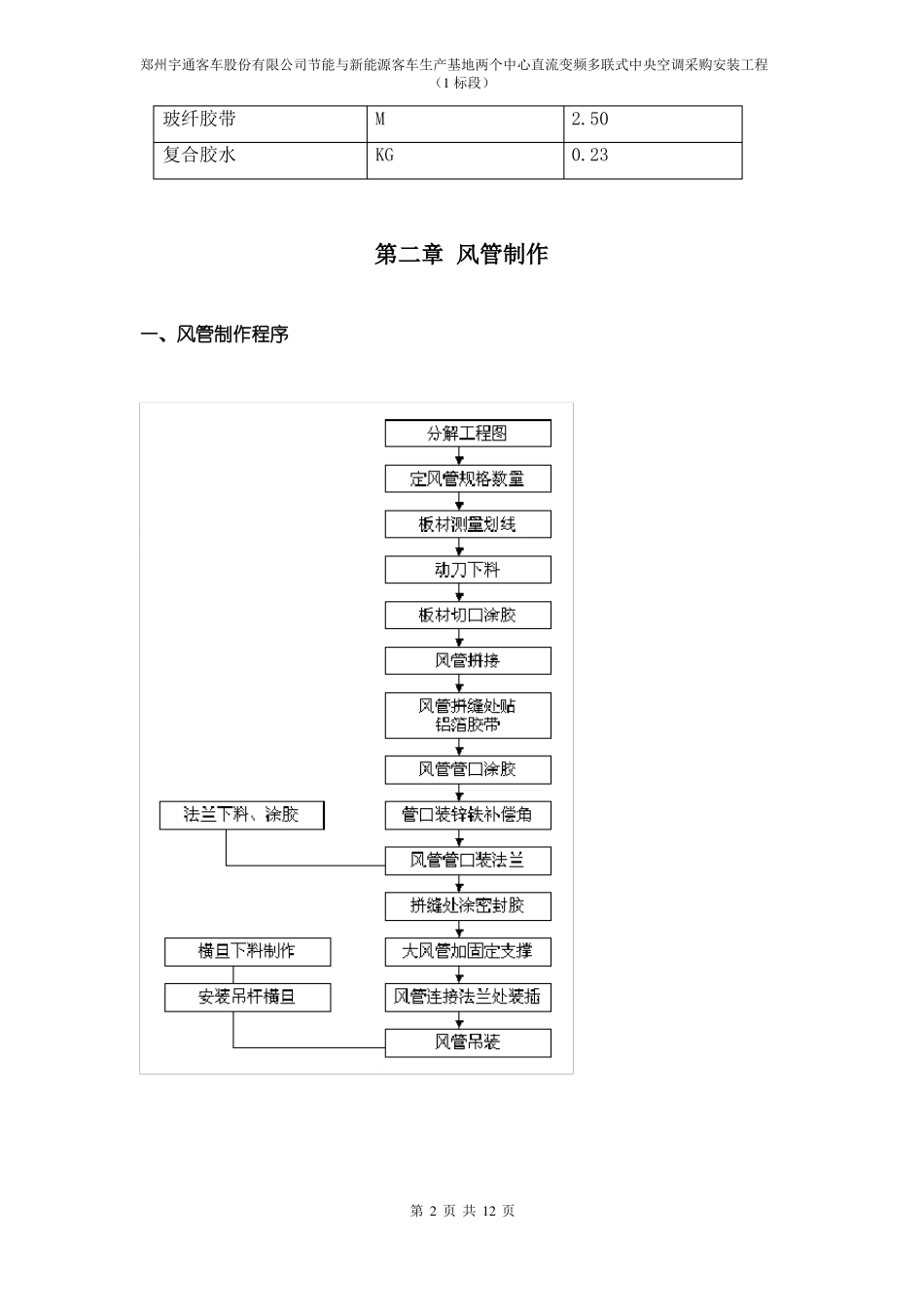

郑州宇通客车股份有限公司节能与新能源客车生产基地两个中心直流变频多联式中央空调采购安装工程（1 标段）单面彩钢酚醛复合风管制作与施工工艺第一章 材质简介及施工准备一、材质简介单面彩钢酚醛复合风管融合了传统材料和现代技术的双重优点，既增强了板材的保温性能，同时提高了外表强度及防火性能。它还具有防水，无味，无毒，不腐，不裂，不变形，不燃，高强质轻，施工方便，使用寿命长等特点，所以最近十几年被广泛应用于暖通工程中。二、工具1、工作台（4 米长、1.2 米～1.5 米宽）至少一个2、刀具 （单直刀、单斜刀、双面刀）各一把3、1 米钢直尺、0.5 米钢角尺（分度值均为 1mm）各一把4、4.2 米、1.3 米铝合金压尺各一根5、手电钻、砂轮切割机、电锤、电焊机、台钻各一台6、长、短密封胶枪各二把7、裁刀、卷尺和毛刷若干8、橡胶锤、铁圆规各二把三、辅助材料1、PVC 连接件：直接 PVC 接口法兰（20mm）、U 型 PVC 法兰（20mm）、直角 PVC法兰（20mm）、工字型插条、封口角、F 型 PVC 法兰、h 型 PVC 法兰2、保护碟（垫片）、连接加固柱、镀锌螺丝3、锌铁补偿角、圆形固定支撑、吊码、强力胶水、密封胶、铝箔胶带四、辅助配比表复合风管制作辅材配比表单位配比/㎡MMMM只只只第 1 页 共 12 页配件名称平面法兰转角法兰U 型法兰插条护角锌铁加强角铝制保护碟1.200.150.530.601.202.401.34郑州宇通客车股份有限公司节能与新能源客车生产基地两个中心直流变频多联式中央空调采购安装工程（1 标段）玻纤胶带复合胶水MKG2.500.23第二章 风管制作一、风管制作程序第 2 页 共 12 页郑州宇通客车股份有限公司节能与新能源客车生产基地两个中心直流变频多联式中央空调采购安装工程（1 标段）二、制作程序的控制与要求1. 风管下料前图纸分解1.1 图纸分解应充分查看和分析图纸，和相应的设计意图；1.2 图纸分解应结合现场实际情况，如预留洞口、施工空间等；1.3 图纸分解应充分利用板材，减小损耗；2. 确定风管规格和数量2.1 风管规格尺寸以图纸为准，个别区域施工空间有限需调整的，及时征求项目技术管理人员意见；2.2 确定风管数量时既依据图纸，也要结合现场实际情况；3. 风管下料3.1 下料前，应准确定位切口位置及切口形式，并尽量控制测量误差；3.2 只能用专用且矫正良好的刀具进行板材的切割，禁止随意使用电动或其他工具进行操作；3.3 板材下料时，务必保证工作面的平整、清洁，并用纸箱或塑...
