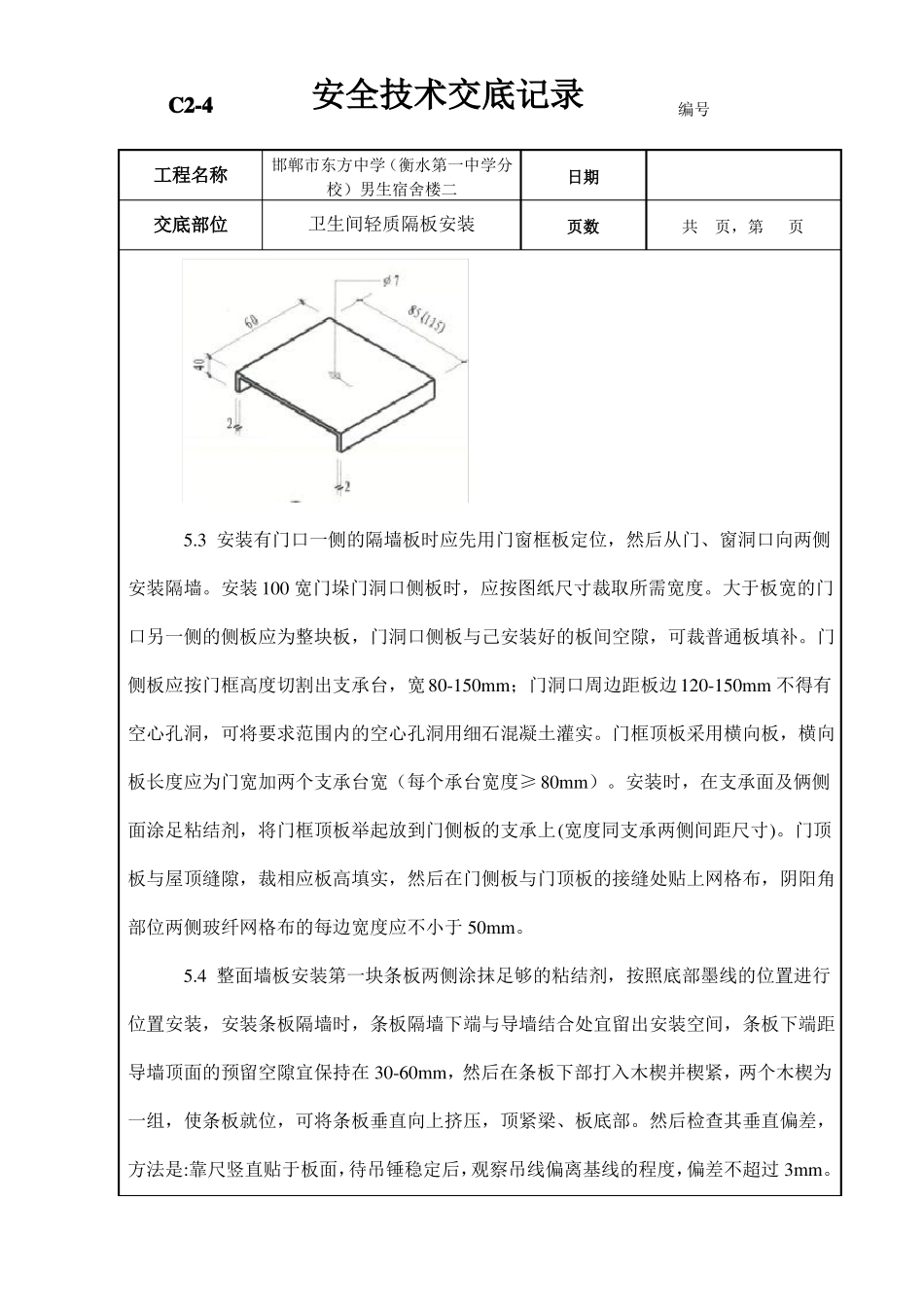

C2-4工程名称交底部位交底内容:安全技术交底记录日期页数编号邯郸市东方中学(衡水第一中学分校)男生宿舍楼二共页,第页卫生间轻质隔板安装一、工程概况本工程结构形式为 6 层框架剪力墙结构。标准宿舍内卫生间两道内墙采用 90 厚轻集料混凝土隔墙条板。隔墙条板下部为 90 厚 200 高卫生间 C25 素混凝土导墙,导墙顶标高为建筑层高 +0.15M。每个标准宿舍内设计两个卫生间,每个卫生间留置一个700*2000 高门洞。二、施工准备(一).作业条件1.材料:轻集料混凝土隔墙条板:规格 600mm*90mm *3000。条板制品和主要配套材料具有出厂合格证、检测报告。2.条板隔墙的主要配件及辅助材料 U 形卡、预埋件、专用粘接剂、玻纤布条3.主要机具:电锤、射钉枪、切割机、撬杠、2m 靠尺、盒尺、钢板尺、橡胶锤、铁锤、木楔、墨线盒、钢钎、塞尺、施工架梯等三、工艺流程测量放线—结构墙面、楼板面清理—板墙安装—水电管安装—板缝处理—板面修补1. 施工技术人员熟悉图纸及施工方案,对施工人员进行安全技术交底。2. 卫生间素混凝土导墙施工完毕及与轻隔墙接触部位墙面基层清理 干净处理平整并验收合格。3. 清理隔墙板与顶面、地面、墙面的结合部,凡凸出墙面的砂浆、混凝土块 及浮浆等必须剔除并清扫干净,结合部位要做到干净平整。C2-4工程名称交底部位安全技术交底记录日期页数编号邯郸市东方中学(衡水第一中学分校)男生宿舍楼二共页,第页卫生间轻质隔板安装4. 根据地面上的控制线用垂直仪将地面上的控制线弹到顶面的梁或板上,在与轻质隔墙板板墙相交的柱面或墙面上按照地面上的控制线用墨斗弹出墙体立面上的控制线。然后按图纸尺寸正确无误的留出门洞口。放完线后,必须根据图纸认真复核门洞口位置尺寸及标高,确保准确无误。5. 墙板安装5.1 配板、修补;安装条板隔墙时,条板按隔墙长度方向竖向排列,排板采用标准板。当隔墙端部尺寸不足一块标准板时,按尺寸要求切割补板,补板宽度应不小于200mm;有缺陷的板应进行修补。5.2 固定“U”型钢板卡:在条板隔墙与墙体、顶板、结构梁连接采用“U”型抗震钢板卡,用膨胀螺钉、射钉固定,位于两板缝中。钢板卡固定应符合下列要求:a.条板隔墙与顶板、结构梁的接缝处,钢卡间距不应大于 600mm;b.条板隔墙与主体墙、柱的接缝处,钢卡可间断布置,间距应不大于 1m;c.接板安装的条板隔墙,条板上端与顶板、结构梁的接缝处应加设钢卡,每块条板应不少于 2 个。固定卡安装应正确...
