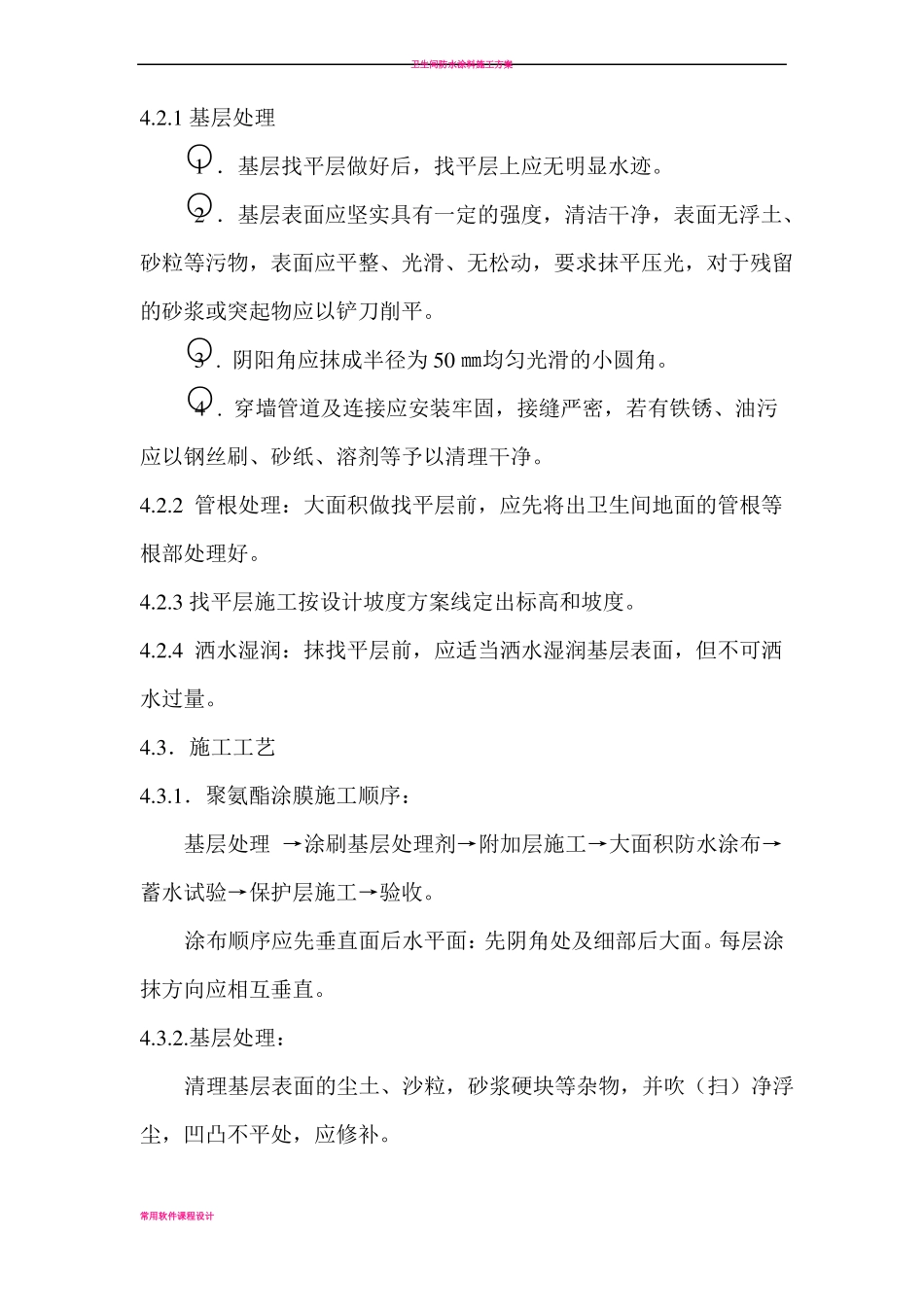

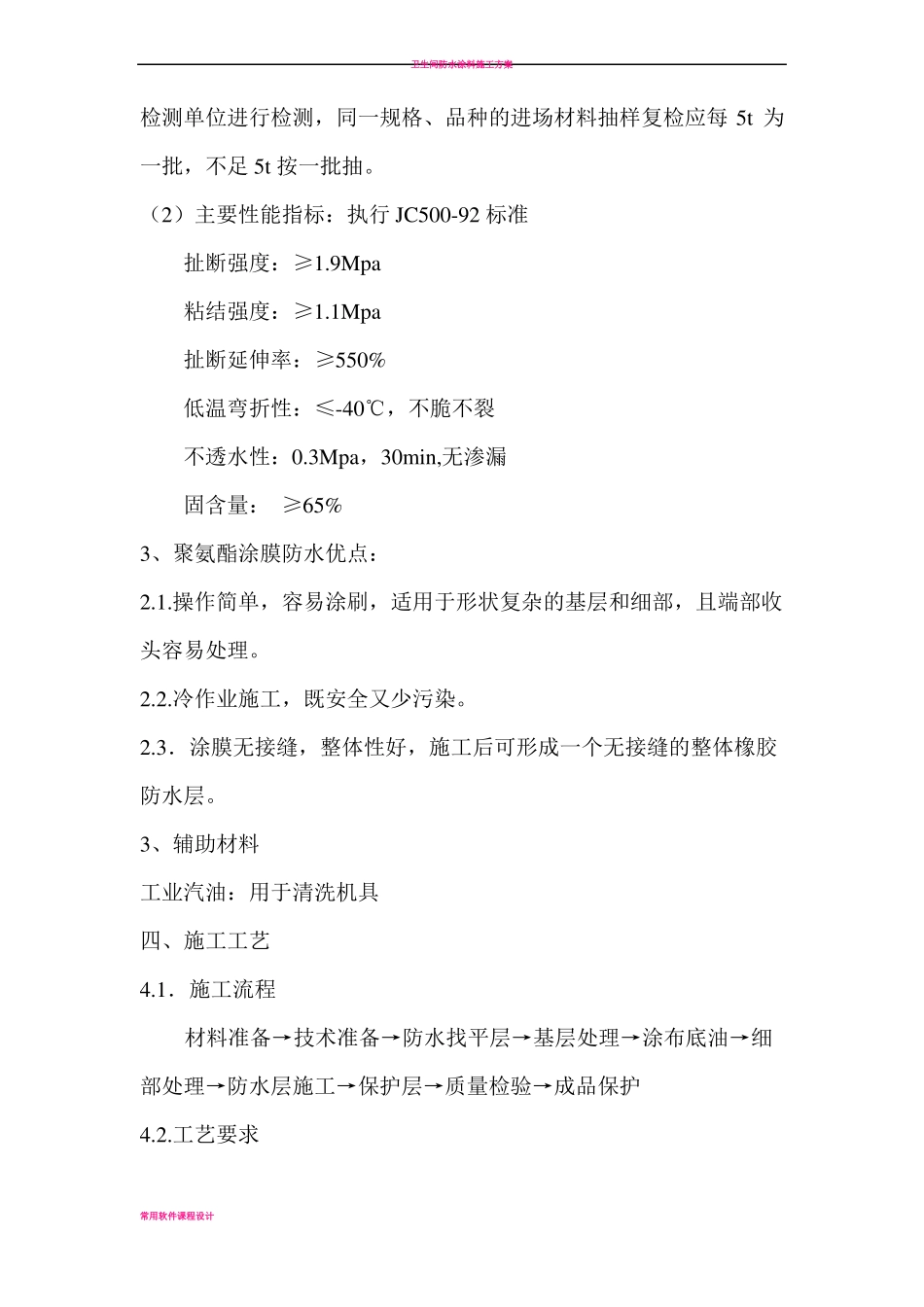

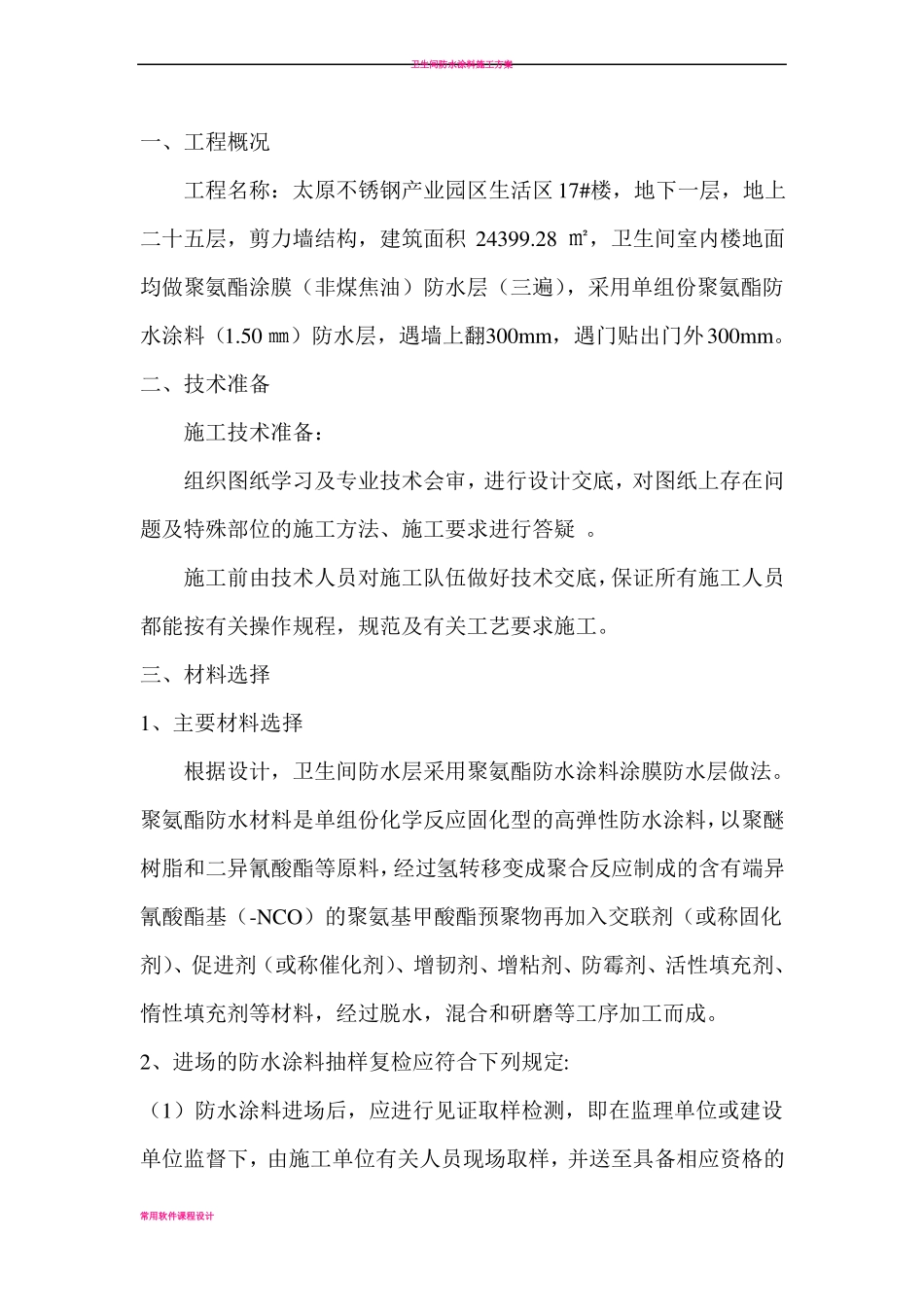

卫生间防水涂料施工方案一、工程概况工程名称：太原不锈钢产业园区生活区 17#楼，地下一层，地上二十五层，剪力墙结构，建筑面积 24399.28 ㎡，卫生间室内楼地面均做聚氨酯涂膜（非煤焦油）防水层（三遍），采用单组份聚氨酯防水涂料（1.50 ㎜）防水层，遇墙上翻300mm，遇门贴出门外300mm。二、技术准备施工技术准备：组织图纸学习及专业技术会审，进行设计交底，对图纸上存在问题及特殊部位的施工方法、施工要求进行答疑 。施工前由技术人员对施工队伍做好技术交底，保证所有施工人员都能按有关操作规程，规范及有关工艺要求施工。三、材料选择1、主要材料选择根据设计，卫生间防水层采用聚氨酯防水涂料涂膜防水层做法。聚氨酯防水材料是单组份化学反应固化型的高弹性防水涂料，以聚醚树脂和二异氰酸酯等原料，经过氢转移变成聚合反应制成的含有端异氰酸酯基（-NCO）的聚氨基甲酸酯预聚物再加入交联剂（或称固化剂）、促进剂（或称催化剂）、增韧剂、增粘剂、防霉剂、活性填充剂、惰性填充剂等材料，经过脱水，混合和研磨等工序加工而成。2、进场的防水涂料抽样复检应符合下列规定:（1）防水涂料进场后，应进行见证取样检测，即在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资格的常用软件课程设计卫生间防水涂料施工方案检测单位进行检测，同一规格、品种的进场材料抽样复检应每 5t 为一批，不足 5t 按一批抽。（2）主要性能指标：执行 JC500-92 标准扯断强度：≥1.9Mpa粘结强度：≥1.1Mpa扯断延伸率：≥550%低温弯折性：≤-40℃，不脆不裂不透水性：0.3Mpa，30min,无渗漏固含量： ≥65%3、聚氨酯涂膜防水优点：2.1.操作简单，容易涂刷，适用于形状复杂的基层和细部，且端部收头容易处理。2.2.冷作业施工，既安全又少污染。2.3．涂膜无接缝，整体性好，施工后可形成一个无接缝的整体橡胶防水层。3、辅助材料工业汽油：用于清洗机具四、施工工艺4.1．施工流程材料准备→技术准备→防水找平层→基层处理→涂布底油→细部处理→防水层施工→保护层→质量检验→成品保护4.2.工艺要求常用软件课程设计卫生间防水涂料施工方案4.2.1 基层处理○1 ．基层找平层做好后，找平层上应无明显水迹。○2 ．基层表面应坚实具有一定的强度，清洁干净，表面无浮土、砂粒等污物，表面应平整、光滑、无松动，要求抹平压光，对于残留的砂浆或突起物应以铲刀削平。○3 . 阴阳角应抹成半径为 50 ㎜均匀光滑的小圆角。4 ....
