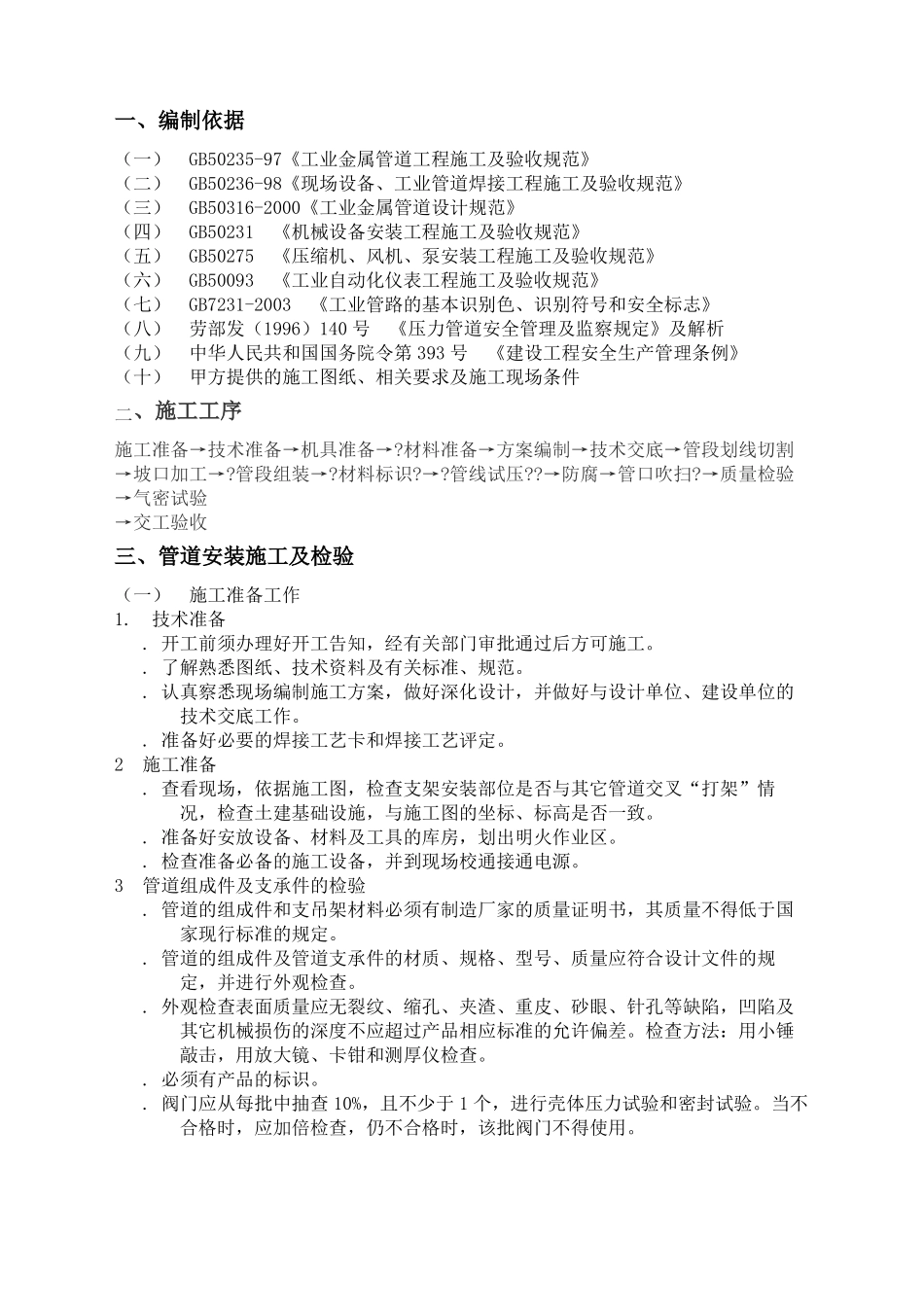

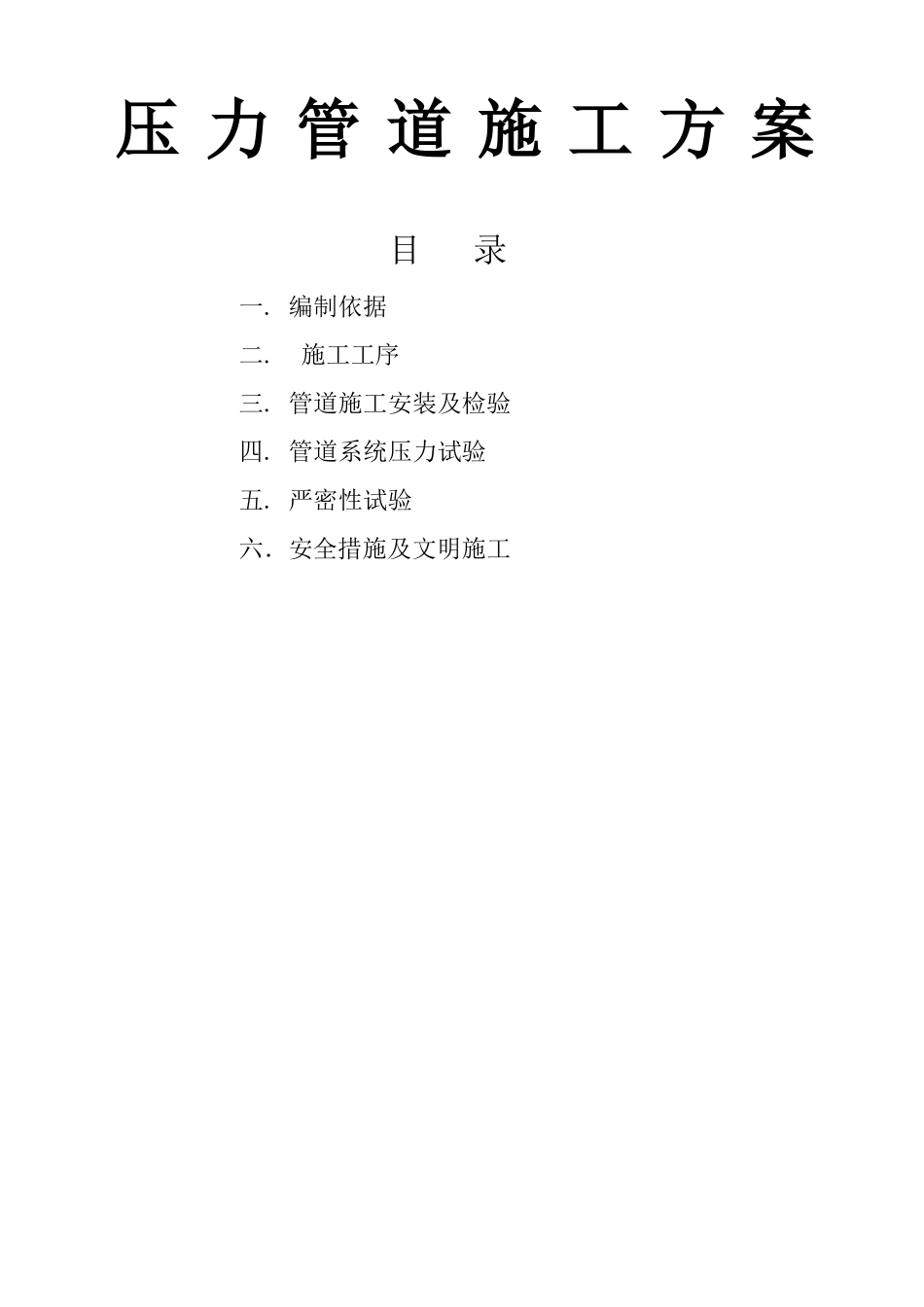

压力管道安装施工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】压 力 管 道 施 工 方 案目录一. 编制依据二.施工工序三. 管道施工安装及检验四. 管道系统压力试验五. 严密性试验六．安全措施及文明施工一、编制依据（一） GB50235-97《工业金属管道工程施工及验收规范》（二） GB50236-98《现场设备、工业管道焊接工程施工及验收规范》（三） GB50316-2000《工业金属管道设计规范》（四） GB50231《机械设备安装工程施工及验收规范》（五） GB50275《压缩机、风机、泵安装工程施工及验收规范》（六） GB50093《工业自动化仪表工程施工及验收规范》（七） GB7231-2003《工业管路的基本识别色、识别符号和安全标志》（八）劳部发（1996）140 号《压力管道安全管理及监察规定》及解析（九）中华人民共和国国务院令第 393 号《建设工程安全生产管理条例》（十）甲方提供的施工图纸、相关要求及施工现场条件二、施工工序施工准备→技术准备→机具准备→?材料准备→方案编制→技术交底→管段划线切割→坡口加工→?管段组装→?材料标识?→?管线试压??→防腐→管口吹扫?→质量检验→气密试验→交工验收三、管道安装施工及检验（一）施工准备工作1.技术准备 . 开工前须办理好开工告知，经有关部门审批通过后方可施工。 . 了解熟悉图纸、技术资料及有关标准、规范。 . 认真察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的技术交底工作。 . 准备好必要的焊接工艺卡和焊接工艺评定。2施工准备 . 查看现场，依据施工图，检查支架安装部位是否与其它管道交叉“打架”情况，检查土建基础设施，与施工图的坐标、标高是否一致。 . 准备好安放设备、材料及工具的库房，划出明火作业区。 . 检查准备必备的施工设备，并到现场校通接通电源。3管道组成件及支承件的检验 . 管道的组成件和支吊架材料必须有制造厂家的质量证明书，其质量不得低于国家现行标准的规定。 . 管道的组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并进行外观检查。 . 外观检查表面质量应无裂纹、缩孔、夹渣、重皮、砂眼、针孔等缺陷，凹陷及其它机械损伤的深度不应超过产品相应标准的允许偏差。检查方法：用小锤敲击，用放大镜、卡钳和测厚仪检查。 . 必须有产品的标识。 . 阀门应从每批中抽查 10%，且不少于 1 个，进行壳体压力试验和密封试验。当不合格时，应加倍检查，仍不合...
