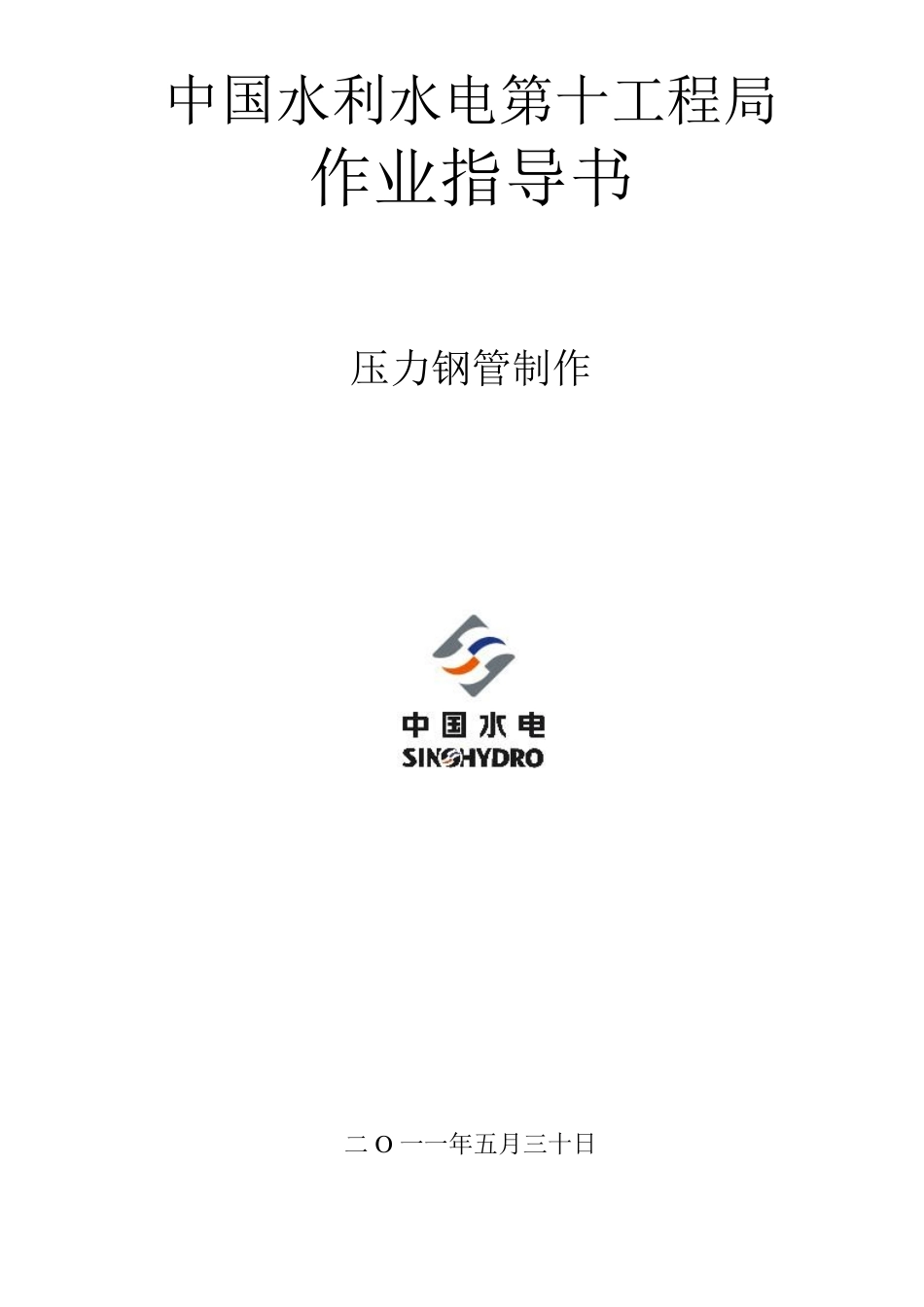

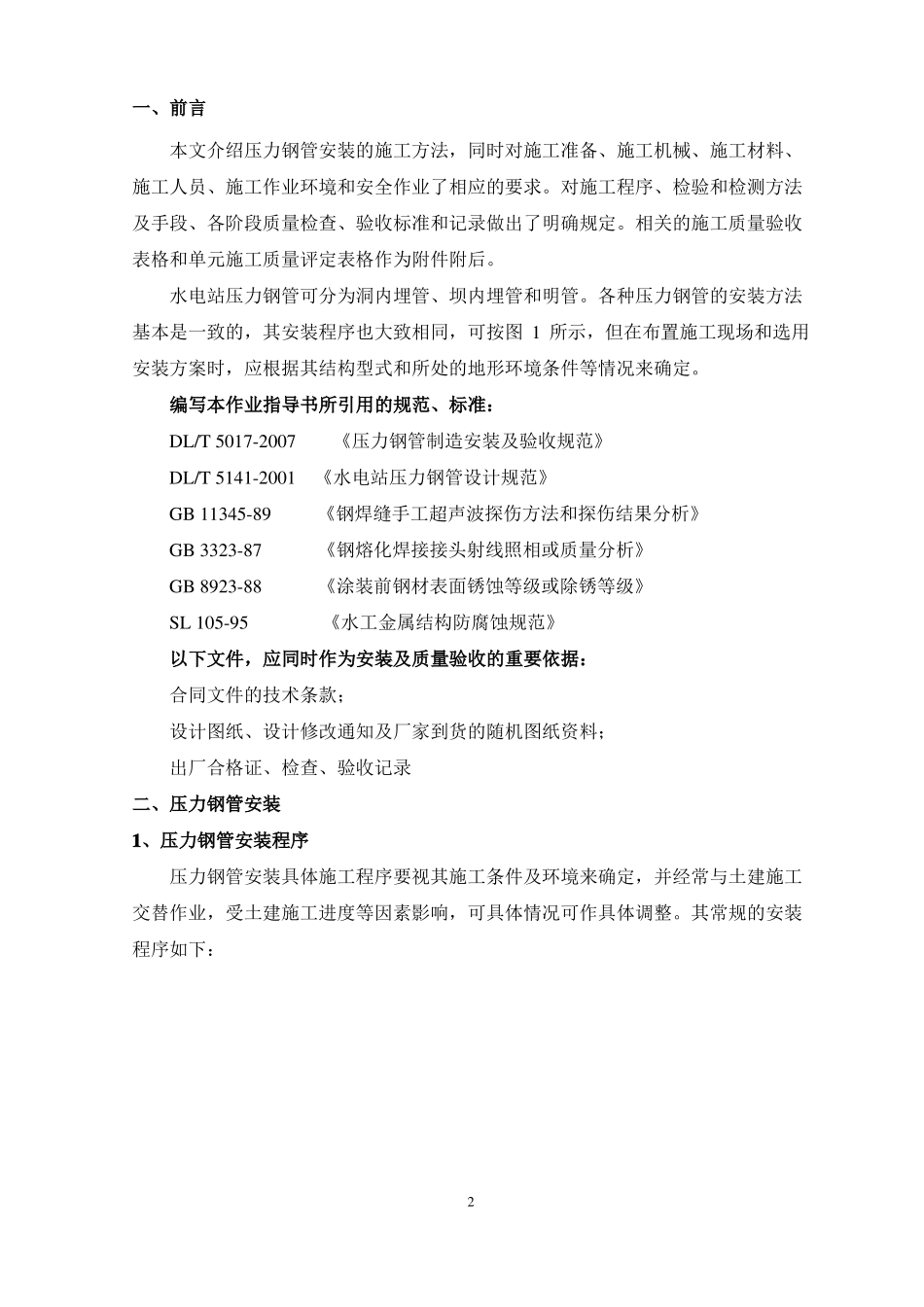

中国水利水电第十工程局作业指导书压力钢管制作二 O 一一年五月三十日批准：曾竟审核：苏利峰校核：张良鑫编写：许可1一、前言本文介绍压力钢管安装的施工方法，同时对施工准备、施工机械、施工材料、施工人员、施工作业环境和安全作业了相应的要求。对施工程序、检验和检测方法及手段、各阶段质量检查、验收标准和记录做出了明确规定。相关的施工质量验收表格和单元施工质量评定表格作为附件附后。水电站压力钢管可分为洞内埋管、坝内埋管和明管。各种压力钢管的安装方法基本是一致的，其安装程序也大致相同，可按图 1 所示，但在布置施工现场和选用安装方案时，应根据其结构型式和所处的地形环境条件等情况来确定。编写本作业指导书所引用的规范、标准：DL/T 5017-2007《压力钢管制造安装及验收规范》DL/T 5141-2001《水电站压力钢管设计规范》GB 11345-89《钢焊缝手工超声波探伤方法和探伤结果分析》GB 3323-87《钢熔化焊接接头射线照相或质量分析》GB 8923-88《涂装前钢材表面锈蚀等级或除锈等级》SL 105-95《水工金属结构防腐蚀规范》以下文件，应同时作为安装及质量验收的重要依据：合同文件的技术条款；设计图纸、设计修改通知及厂家到货的随机图纸资料；出厂合格证、检查、验收记录二、压力钢管安装1、压力钢管安装程序压力钢管安装具体施工程序要视其施工条件及环境来确定，并经常与土建施工交替作业，受土建施工进度等因素影响，可具体情况可作具体调整。其常规的安装程序如下：2安装准备吊装就位管节对装按此环缝焊接顺序重探伤检查复进行加固、清扫分段中间验收混凝土浇筑灌浆油漆扫尾竣工检查、验收图 1压力钢管安装程序2、压力钢管安装施工准备各种压力钢管安装都应作好充足的准备工作，这将为以后的施工提供方便，以及保证整个工期的顺利进行创造条件。压力钢管的准备工作包括以下几个方面：施工人员进场；临时配置设施的修建；施工方案确定；施工场地布置；3建立测量控制网；设备、材料采购；压力钢管安装用工器具：经纬仪、水准仪、1m 钢板尺、150mm 钢板尺、水平尺、划针、粉线、拉紧器、手拉葫芦、螺旋千斤顶、大锤、压杩、锲子、手割抢一套、单门滑车、滑车组、电焊机、卷扬机。压力钢管安装主要控制点有，管轴线、桩号、中心、高程等。首先确定定位节的安装，其主要控制点必须符合规范的要求。施工人员在进行定位节安装前，应根据图纸计算出其桩号、高程并确定轴线中心。定位节的测量放点必须由专业人员测设，每...
