压型钢板专项施工方案

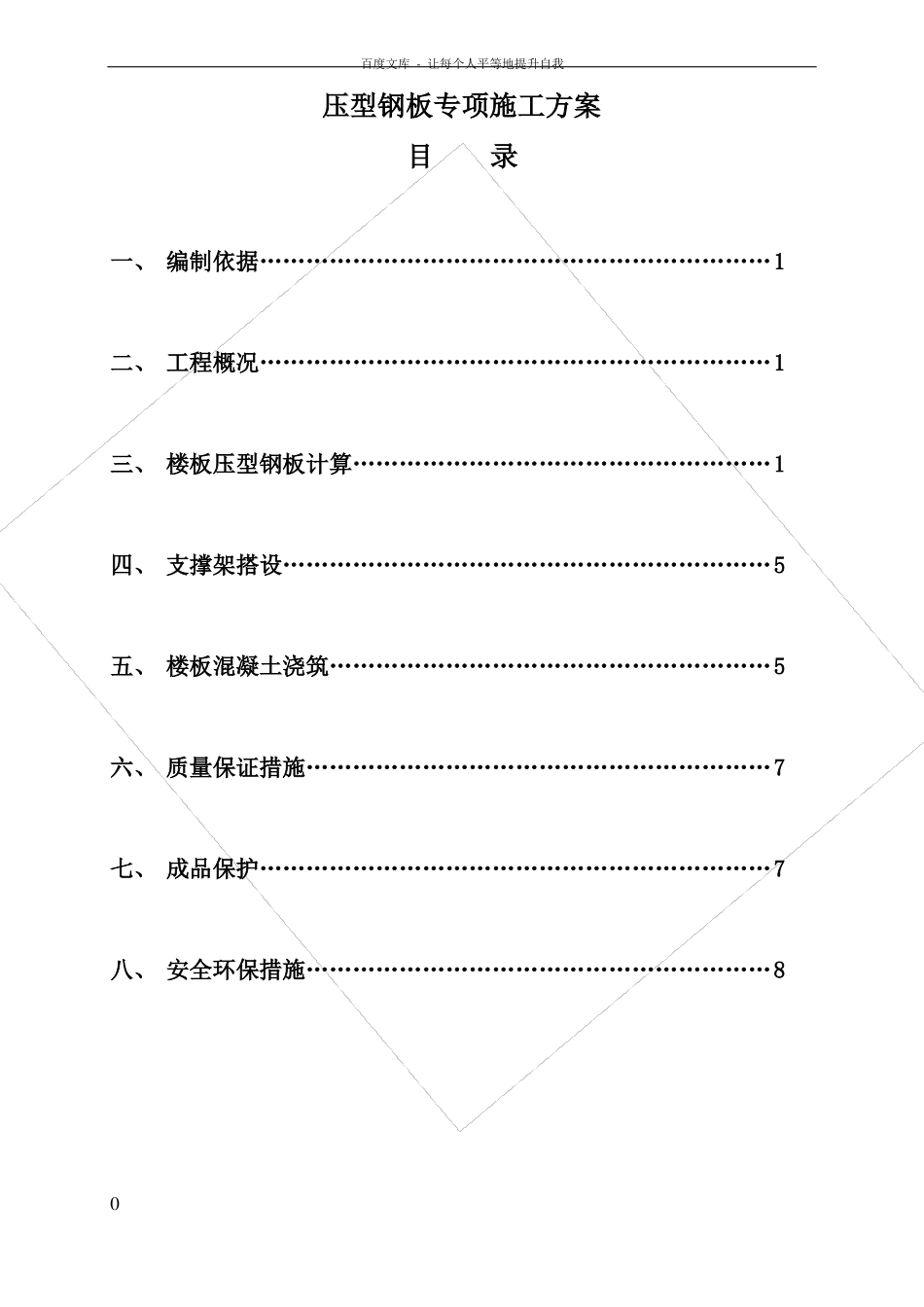

百度文库 - 让每个人平等地提升自我压型钢板专项施工方案目录一、 编制依据…………………………………………………………1二、 工程概况…………………………………………………………1三、 楼板压型钢板计算………………………………………………1四、 支撑架搭设………………………………………………………5五、 楼板混凝土浇筑…………………………………………………5六、 质量保证措施……………………………………………………7七、 成品保护…………………………………………………………7八、 安全环保措施……………………………………………………80百度文库 - 让每个人平等地提升自我一、 编制依据1. 《建筑工程施工质量验收统一标准》（GB50300-2001）；2. 《钢结构工程施工质量及验收规范》（GB50205-2001）；3. 《混凝土工程施工质量及验收规范》（GB50204-2002）；4. 北京杰西卡制衣有限公司综合楼施工图纸；5. 北京杰西卡制衣有限公司综合楼工程施工组织设计。二、 工程概况本工程位于北京市大兴亦庄开发区，北京杰西卡制衣厂院内。东临规划道路，南侧为现有厂房，西侧为拟建工程，北侧为规划市政主干道。本工程主体结构地下一层，地上五层，局部七层。建筑物檐高米，首层面积 m2，总建筑面积 20130m2。地下部分基础为筏板基础，主体结构为钢结构。本工程楼板为压型钢板与现浇钢筋混凝土叠合层组合而成，压型钢板采用 YX75-200-600 型（7520），板厚，混凝土强度等级为 C25，内掺 10%HEA膨胀剂。膨胀带内掺15%HEA 膨胀剂，首层楼板厚180mm，二层及二层以上楼板厚为 125mm。三、楼板压型钢板计算1、压型钢板底部支撑布置因结构梁是由钢梁通过剪力栓与混凝土楼面结合而成的组合梁，在浇捣混凝土并达到一定强度前抗剪强度和刚度较差，为解决钢梁和永久模板的1百度文库 - 让每个人平等地提升自我抗剪强度不足，以支撑施工期间楼面混凝土的自重，通常需设置简单排架支撑(见附图)2、计算依据:（1）《混凝土结构工程施工及验收规范》〈GB50204-92〉（2）在进行压型钢板计算时,考虑以下几项荷载:① 压型钢板自重;② 新浇混凝土自重;③ 钢筋自重;④ 施工人员及施工设备荷载;⑤ 压型钢板的荷载设计值采用标准值乘以相应的荷载分项系数,荷载分项系数按下表取用:项次①②③④荷载类别压型钢板自重新浇混凝土自重钢筋自重施工人员及施工设备荷载分项系数γ3、楼板压型钢板计算:楼板混凝土浇筑过程中，由压...
