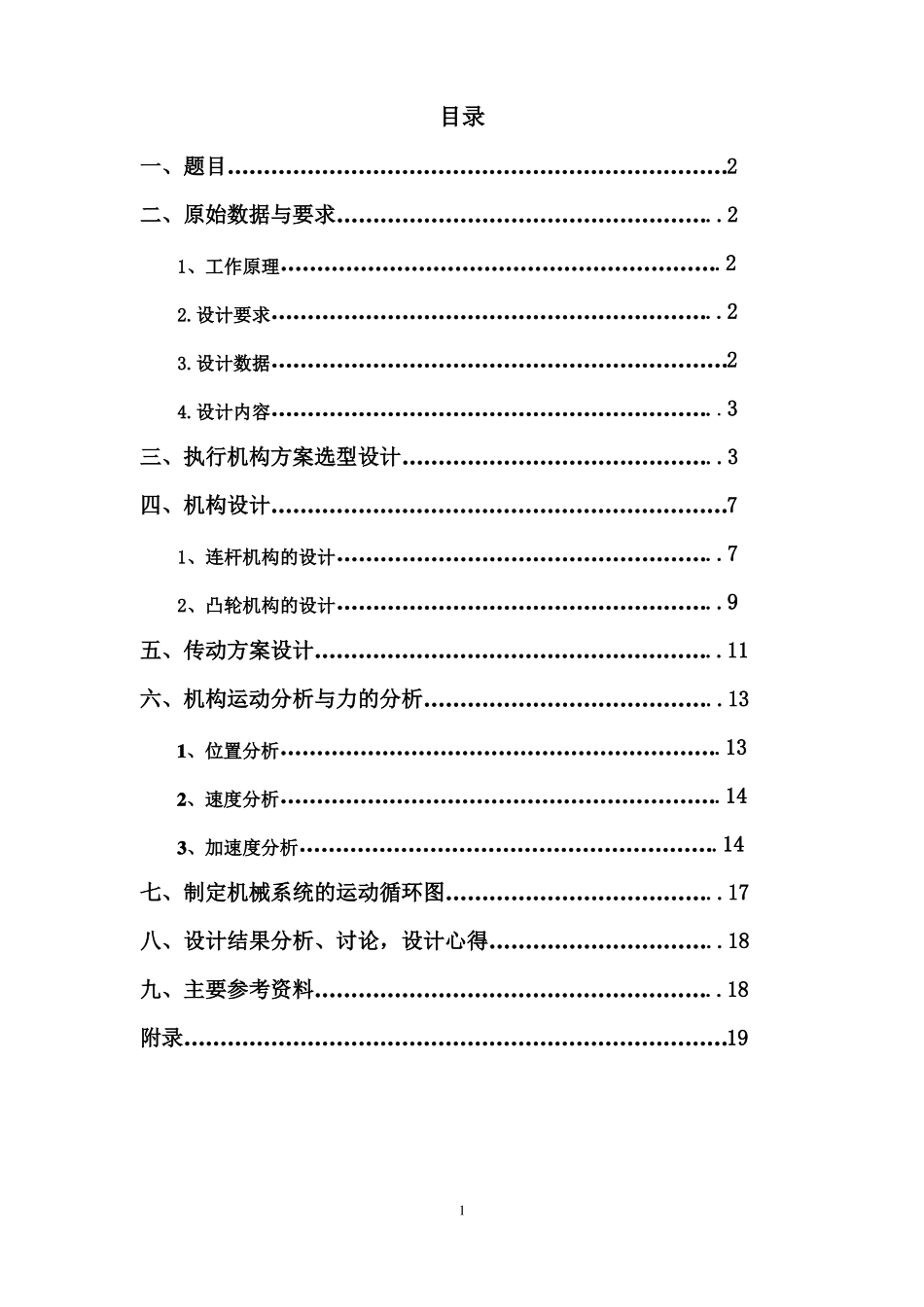

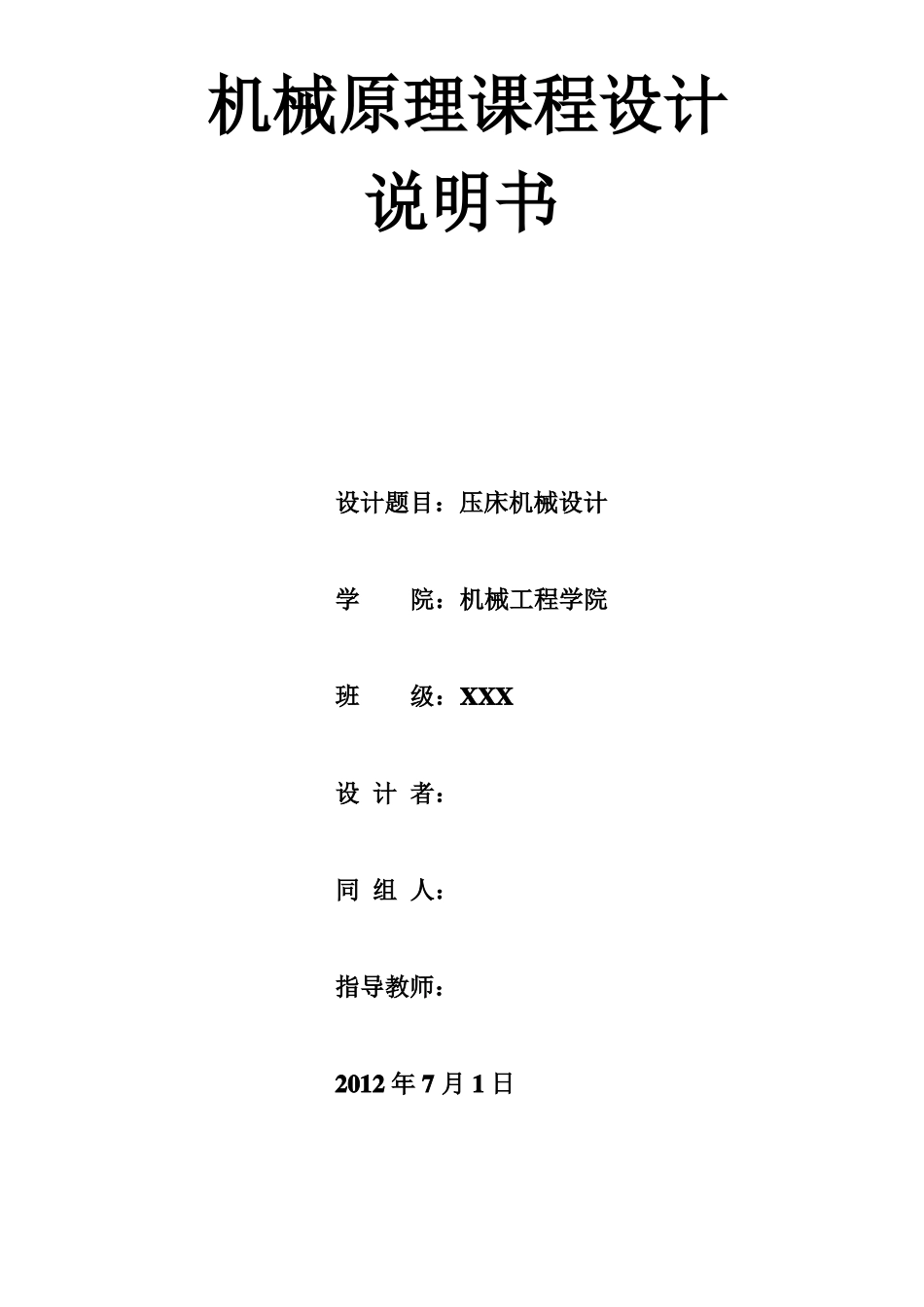

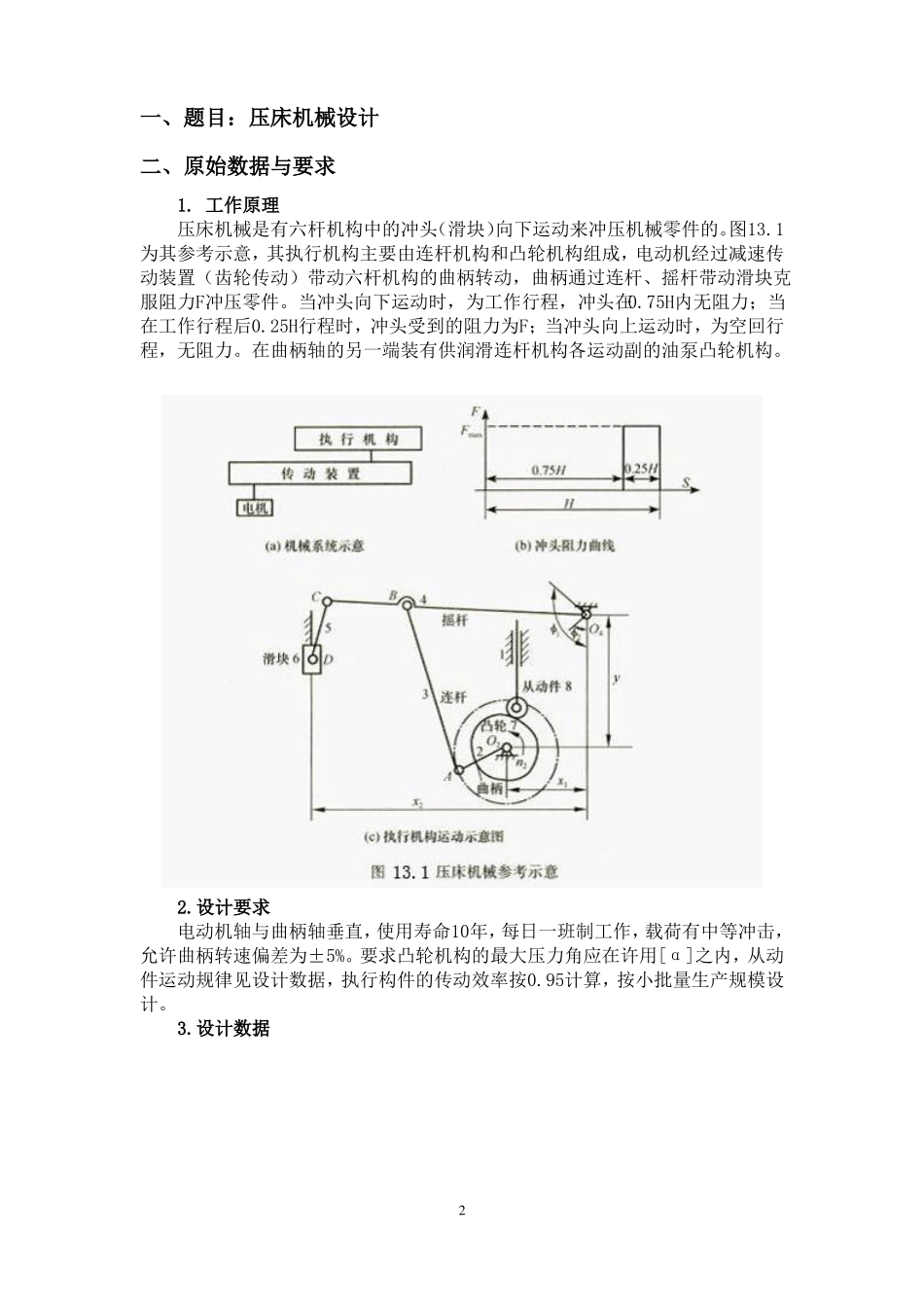

机械原理课程设计说明书设计题目：压床机械设计学院：机械工程学院班级：XXX设 计 者：同 组 人：指导教师：2012 年 7 月 1 日目录一、题目……………………………………………………………2二、原始数据与要求……………………………………………..21、工作原理…………………………………………………….22.设计要求……………………………………………………..23.设计数据………………………………………………………24.设计内容……………………………………………………..3三、执行机构方案选型设计……………………………………..3四、机构设计………………………………………………………71、连杆机构的设计……………………………………………..72、凸轮机构的设计……………………………………………..9五、传动方案设计………………………………………………..11六、机构运动分析与力的分析…………………………………..131、位置分析…………………………………………………….132、速度分析…………………………………………………….143、加速度分析………………………………………………….14七、制定机械系统的运动循环图………………………………..17八、设计结果分析、讨论，设计心得…………………………..18九、主要参考资料………………………………………………..18附录…………………………………………………………………191一、题目：压床机械设计二、原始数据与要求1. 工作原理压床机械是有六杆机构中的冲头（滑块）向下运动来冲压机械零件的。图13.1为其参考示意，其执行机构主要由连杆机构和凸轮机构组成，电动机经过减速传动装置（齿轮传动）带动六杆机构的曲柄转动，曲柄通过连杆、摇杆带动滑块克服阻力F冲压零件。当冲头向下运动时，为工作行程，冲头在0.75H内无阻力；当在工作行程后0.25H行程时，冲头受到的阻力为F；当冲头向上运动时，为空回行程，无阻力。在曲柄轴的另一端装有供润滑连杆机构各运动副的油泵凸轮机构。2.设计要求电动机轴与曲柄轴垂直，使用寿命10年，每日一班制工作，载荷有中等冲击，允许曲柄转速偏差为±5%。要求凸轮机构的最大压力角应在许用[α]之内，从动件运动规律见设计数据，执行构件的传动效率按0.95计算，按小批量生产规模设计。3.设计数据24.设计内容（1）根据压床机械的工作原理，拟定2 ~3个其他形式的执行机构（连杆机构），并对这些机构进行分析对比。（ 2 ） 根 ...
