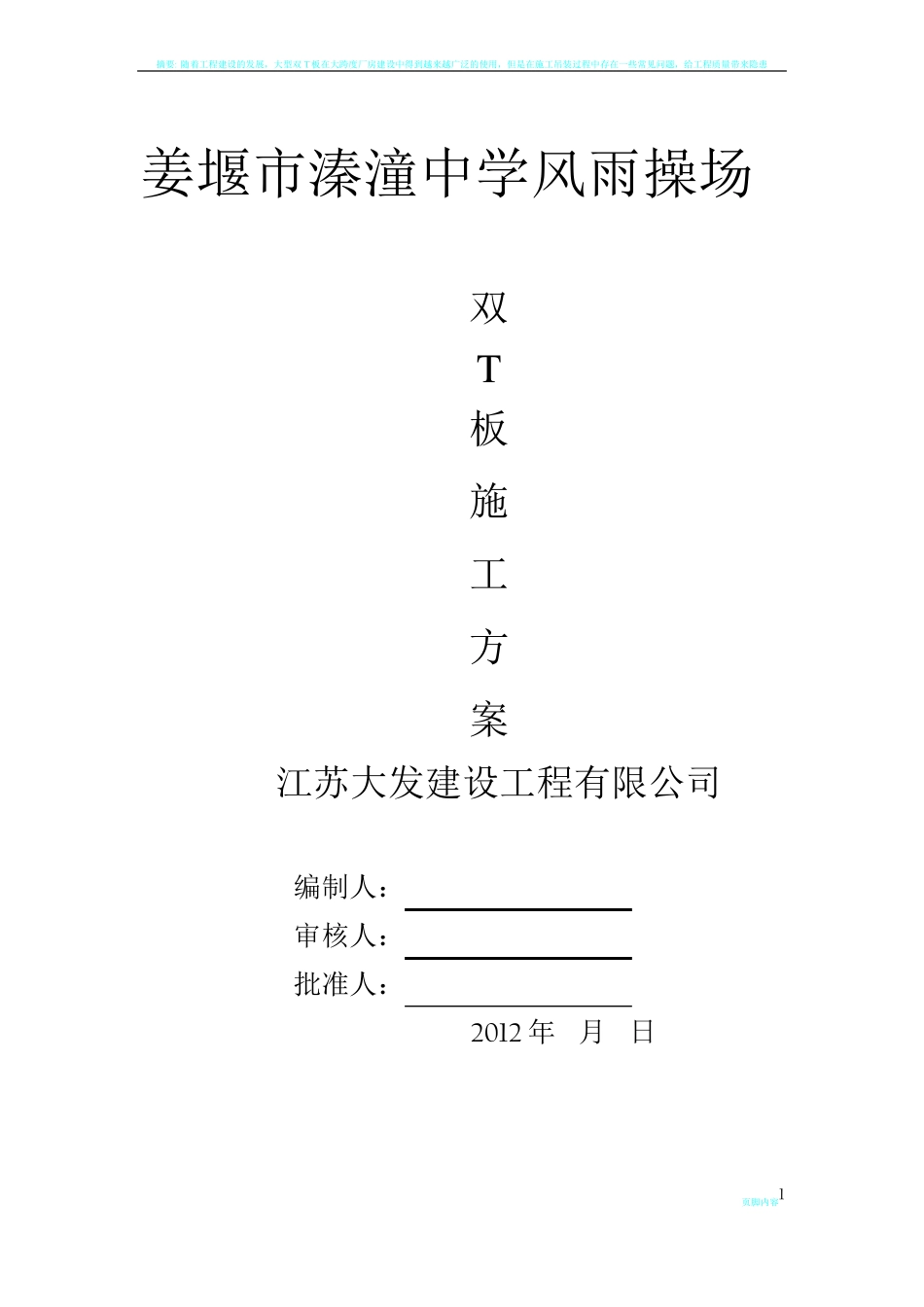

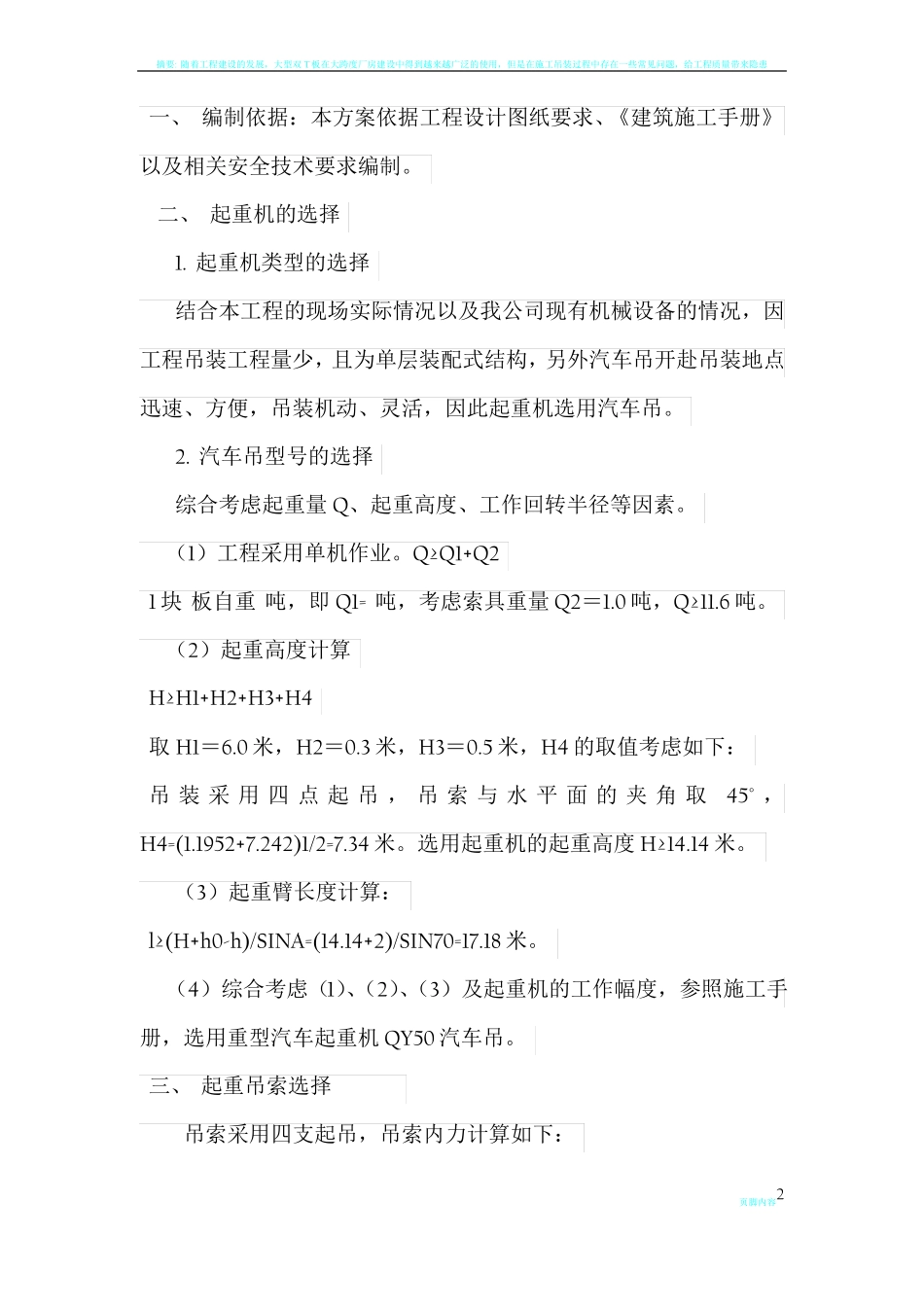

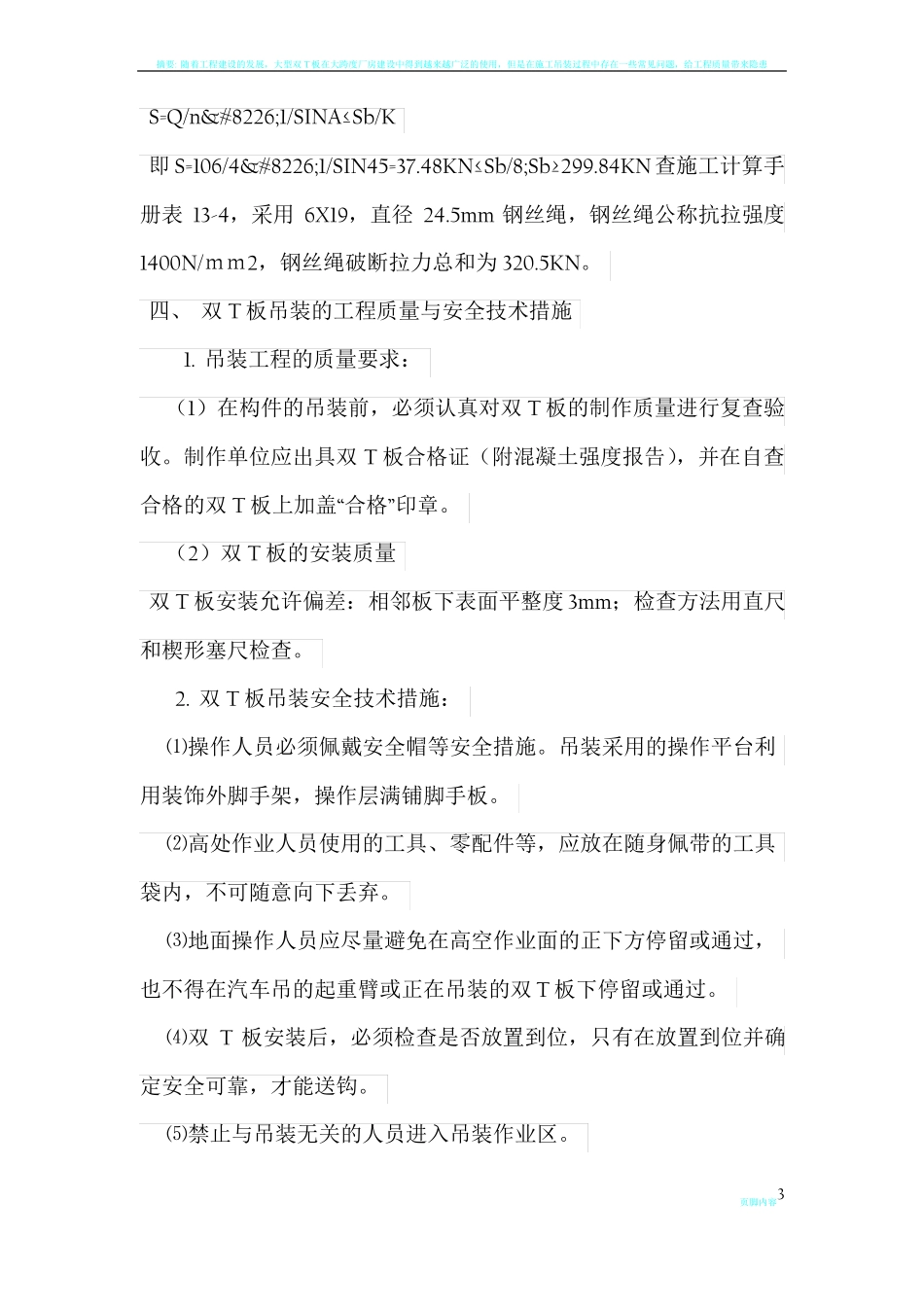

摘要: 随着工程建设的发展，大型双 T板在大跨度厂房建设中得到越来越广泛的使用，但是在施工吊装过程中存在一些常见问题，给工程质量带来隐患姜堰市溱潼中学风雨操场双T板施工方案江苏大发建设工程有限公司编制人：审核人：批准人：2012 年月日页脚内容1摘要: 随着工程建设的发展，大型双 T板在大跨度厂房建设中得到越来越广泛的使用，但是在施工吊装过程中存在一些常见问题，给工程质量带来隐患一、 编制依据：本方案依据工程设计图纸要求、《建筑施工手册》以及相关安全技术要求编制。二、 起重机的选择1. 起重机类型的选择结合本工程的现场实际情况以及我公司现有机械设备的情况，因工程吊装工程量少，且为单层装配式结构，另外汽车吊开赴吊装地点迅速、方便，吊装机动、灵活，因此起重机选用汽车吊。2. 汽车吊型号的选择综合考虑起重量 Q、起重高度、工作回转半径等因素。（1）工程采用单机作业。Q≥Q1+Q21 块 板自重 吨，即 Q1= 吨，考虑索具重量 Q2＝1.0 吨，Q≥11.6 吨。（2）起重高度计算H≥H1+H2+H3+H4取 H1＝6.0 米，H2＝0.3 米，H3＝0.5 米，H4 的取值考虑如下：吊 装 采 用 四 点 起 吊 ， 吊 索 与 水 平 面 的 夹 角 取45° ，H4=(1.1952+7.242)1/2=7.34 米。选用起重机的起重高度 H≥14.14 米。（3）起重臂长度计算：l≥(H+h0-h)/SINA=(14.14+2)/SIN70=17.18 米。（4）综合考虑（1）、（2）、（3）及起重机的工作幅度，参照施工手册，选用重型汽车起重机 QY50 汽车吊。三、 起重吊索选择吊索采用四支起吊，吊索内力计算如下：页脚内容2摘要: 随着工程建设的发展，大型双 T板在大跨度厂房建设中得到越来越广泛的使用，但是在施工吊装过程中存在一些常见问题，给工程质量带来隐患S=Q/n•1/SINA≤Sb/K即 S=106/4•1/SIN45=37.48KN≤Sb/8;Sb≥299.84KN查施工计算手册表 13-4，采用 6X19，直径 24.5mm 钢丝绳，钢丝绳公称抗拉强度1400N/ｍｍ2，钢丝绳破断拉力总和为 320.5KN。四、 双 T 板吊装的工程质量与安全技术措施1. 吊装工程的质量要求：（1）在构件的吊装前，必须认真对双 T 板的制作质量进行复查验收。制作单位应出具双 T 板合格证（附混凝土强度报告），并在自查合格的双 T 板上加盖“合格”印章。（2）双 T 板的安装质量双 T 板安装允许偏差：相邻板下表面平整度 3mm；检查方法用直尺和楔形塞尺检查。2. 双 T 板吊装安全技术措施：⑴操...
