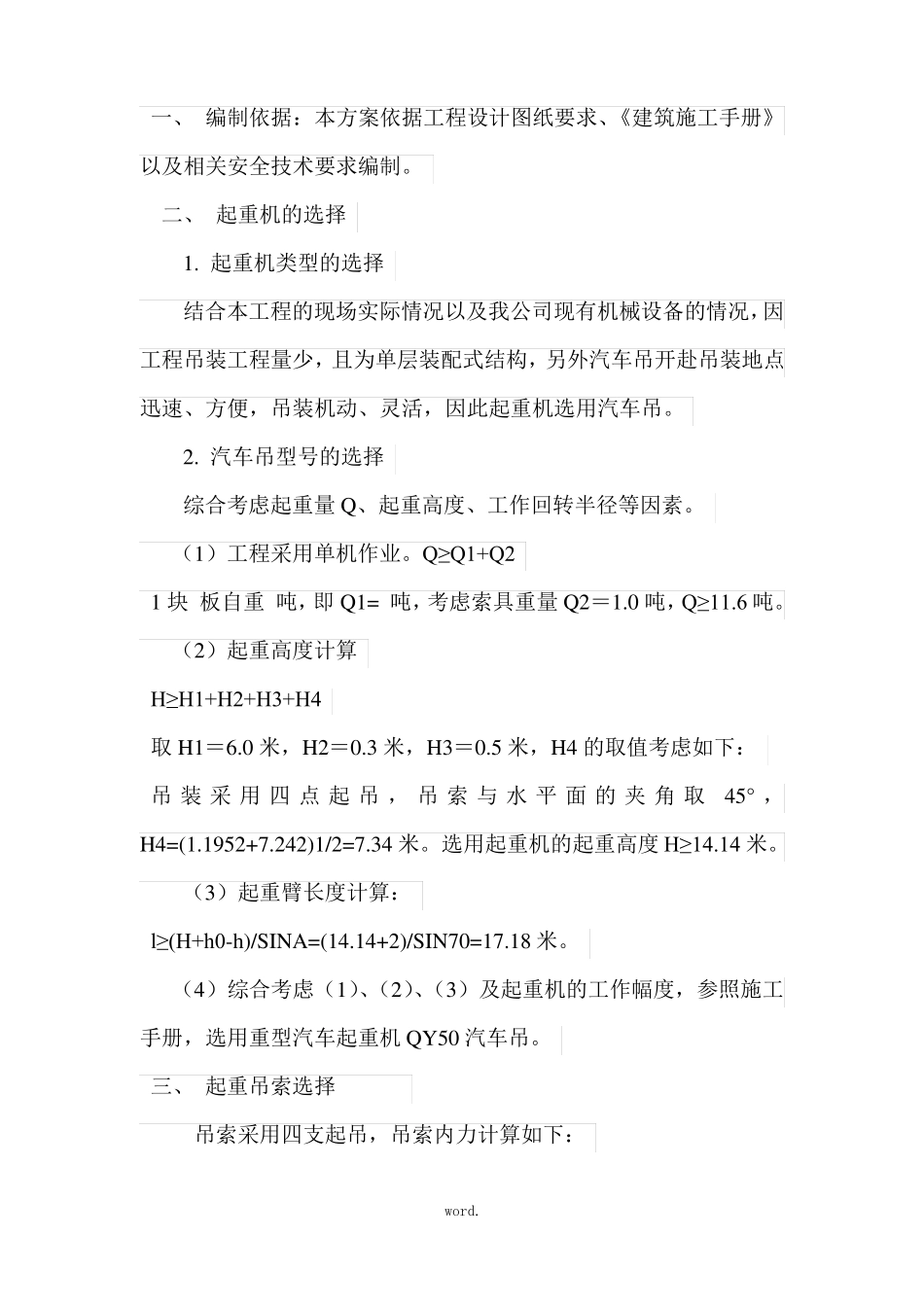

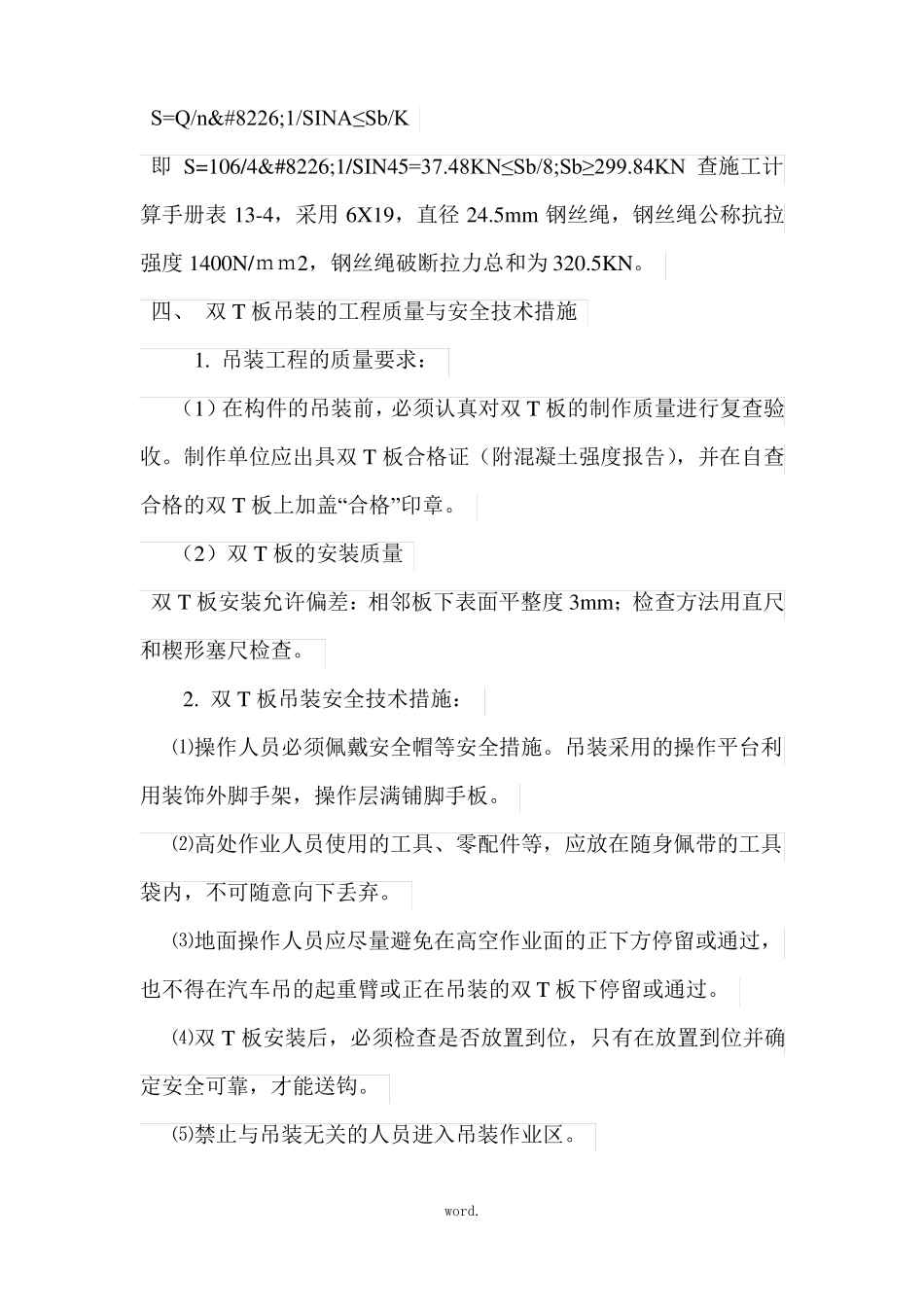

姜堰市溱潼中学风雨操场双T板施工方案江苏大发建设工程有限公司编制人：审核人：批准人：2012 年月日word.一、 编制依据：本方案依据工程设计图纸要求、《建筑施工手册》以及相关安全技术要求编制。二、 起重机的选择1. 起重机类型的选择结合本工程的现场实际情况以及我公司现有机械设备的情况，因工程吊装工程量少，且为单层装配式结构，另外汽车吊开赴吊装地点迅速、方便，吊装机动、灵活，因此起重机选用汽车吊。2. 汽车吊型号的选择综合考虑起重量 Q、起重高度、工作回转半径等因素。（1）工程采用单机作业。Q≥Q1+Q21 块 板自重 吨，即 Q1= 吨，考虑索具重量 Q2＝1.0 吨，Q≥11.6 吨。（2）起重高度计算H≥H1+H2+H3+H4取 H1＝6.0 米，H2＝0.3 米，H3＝0.5 米，H4 的取值考虑如下：吊 装 采 用 四 点 起 吊 ， 吊 索 与 水 平 面 的 夹 角 取45° ，H4=(1.1952+7.242)1/2=7.34 米。选用起重机的起重高度 H≥14.14 米。（3）起重臂长度计算：l≥(H+h0-h)/SINA=(14.14+2)/SIN70=17.18 米。（4）综合考虑（1）、（2）、（3）及起重机的工作幅度，参照施工手册，选用重型汽车起重机 QY50 汽车吊。三、 起重吊索选择吊索采用四支起吊，吊索内力计算如下：word.S=Q/n•1/SINA≤Sb/K即 S=106/4•1/SIN45=37.48KN≤Sb/8;Sb≥299.84KN 查施工计算手册表 13-4，采用 6X19，直径 24.5mm 钢丝绳，钢丝绳公称抗拉强度 1400N/ｍｍ2，钢丝绳破断拉力总和为 320.5KN。四、 双 T 板吊装的工程质量与安全技术措施1. 吊装工程的质量要求：（1）在构件的吊装前，必须认真对双 T 板的制作质量进行复查验收。制作单位应出具双 T 板合格证（附混凝土强度报告），并在自查合格的双 T 板上加盖“合格”印章。（2）双 T 板的安装质量双 T 板安装允许偏差：相邻板下表面平整度 3mm；检查方法用直尺和楔形塞尺检查。2. 双 T 板吊装安全技术措施：⑴操作人员必须佩戴安全帽等安全措施。吊装采用的操作平台利用装饰外脚手架，操作层满铺脚手板。⑵高处作业人员使用的工具、零配件等，应放在随身佩带的工具袋内，不可随意向下丢弃。⑶地面操作人员应尽量避免在高空作业面的正下方停留或通过，也不得在汽车吊的起重臂或正在吊装的双 T 板下停留或通过。⑷双 T 板安装后，必须检查是否放置到位，只有在放置到位并确定安全可靠，才能送钩。⑸禁止与吊装无关的人员进入吊装作业区。word.⑹...
