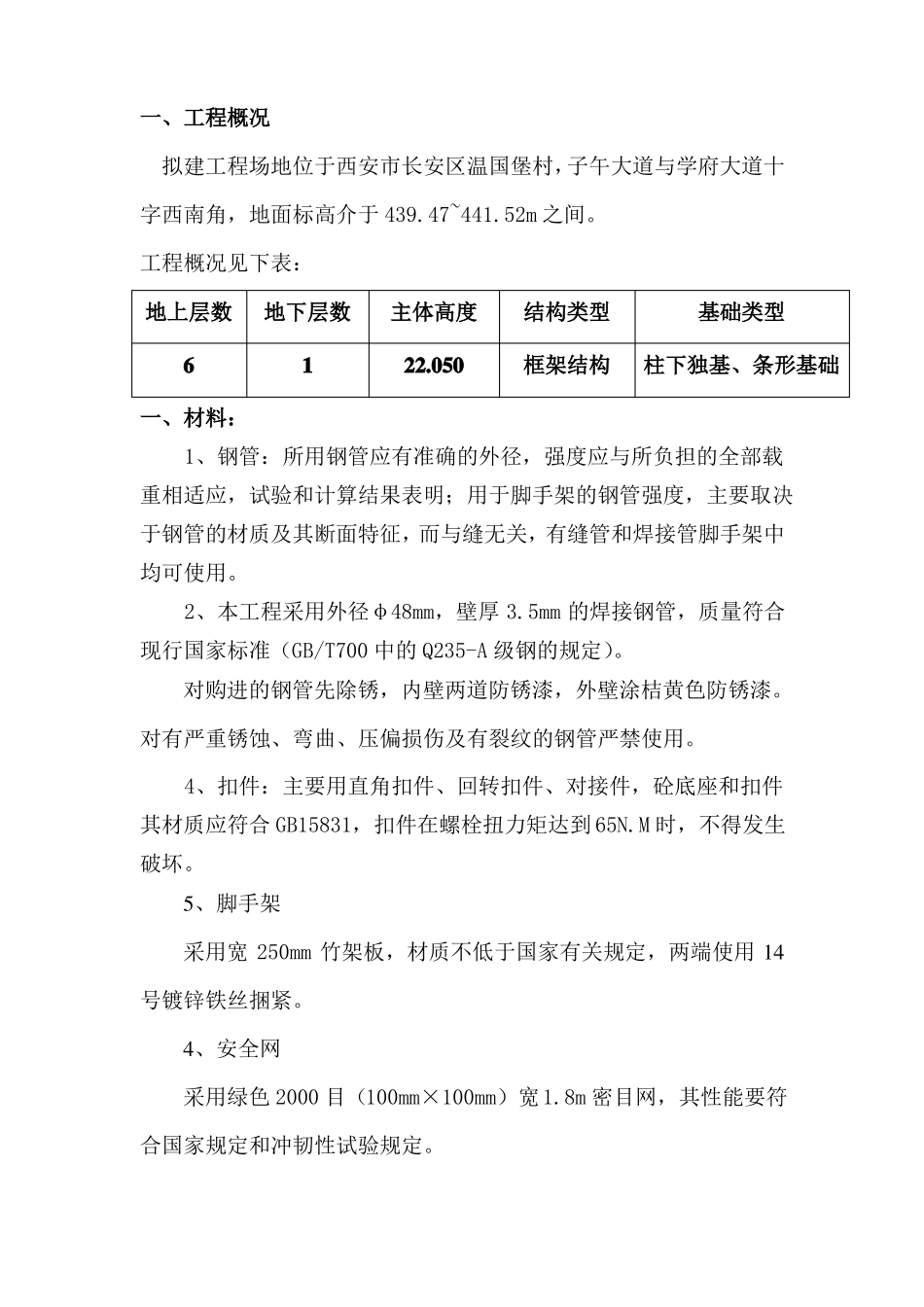

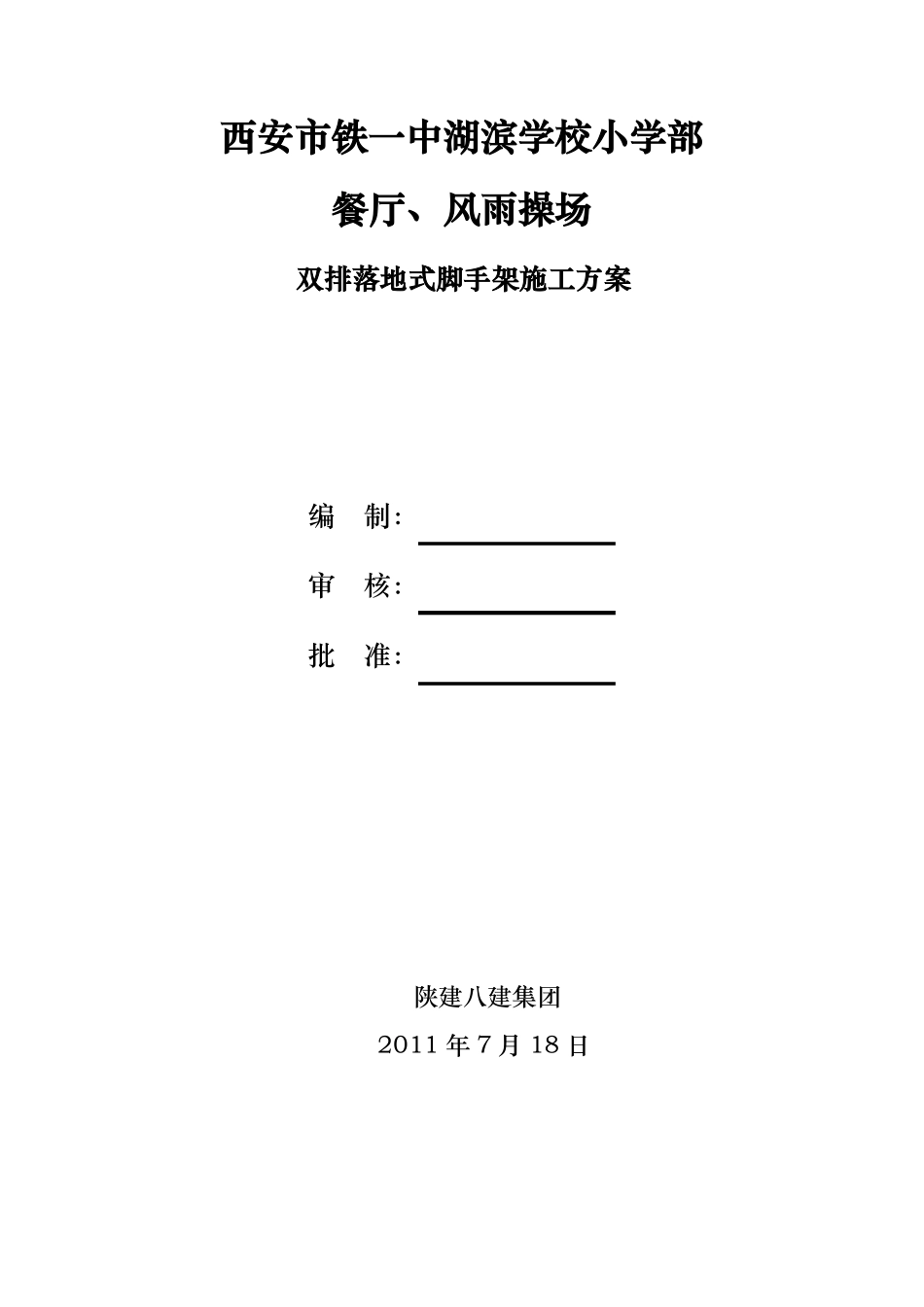

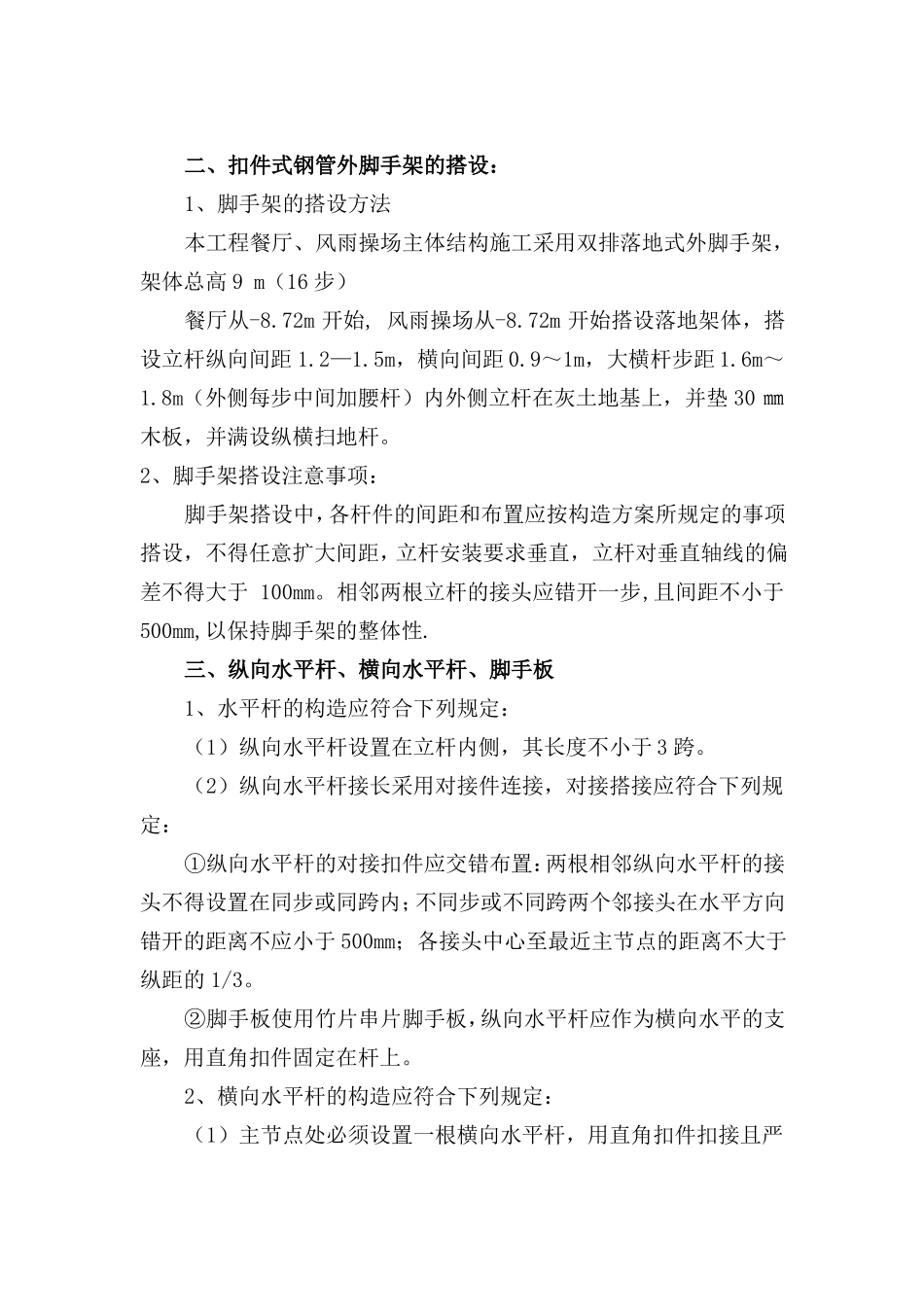

西安市铁一中湖滨学校小学部餐厅、风雨操场双排落地式脚手架施工方案编制：审核：批准：陕建八建集团2011 年 7 月 18 日一、工程概况拟建工程场地位于西安市长安区温国堡村，子午大道与学府大道十字西南角，地面标高介于 439.47~441.52m 之间。工程概况见下表：地上层数6一、材料：1、钢管：所用钢管应有准确的外径，强度应与所负担的全部载重相适应，试验和计算结果表明；用于脚手架的钢管强度，主要取决于钢管的材质及其断面特征，而与缝无关，有缝管和焊接管脚手架中均可使用。2、本工程采用外径φ48mm，壁厚 3.5mm 的焊接钢管，质量符合现行国家标准（GB/T700 中的 Q235-A 级钢的规定）。对购进的钢管先除锈，内壁两道防锈漆，外壁涂桔黄色防锈漆。对有严重锈蚀、弯曲、压偏损伤及有裂纹的钢管严禁使用。4、扣件：主要用直角扣件、回转扣件、对接件，砼底座和扣件其材质应符合 GB15831，扣件在螺栓扭力矩达到 65N.M 时，不得发生破坏。5、脚手架采用宽 250mm 竹架板，材质不低于国家有关规定，两端使用 14号镀锌铁丝捆紧。4、安全网采用绿色 2000 目（100mm×100mm）宽1.8m 密目网，其性能要符合国家规定和冲韧性试验规定。地下层数1主体高度22.050结构类型框架结构基础类型柱下独基、条形基础二、扣件式钢管外脚手架的搭设：1、脚手架的搭设方法本工程餐厅、风雨操场主体结构施工采用双排落地式外脚手架，架体总高 9 m（16 步）餐厅从-8.72m 开始, 风雨操场从-8.72m 开始搭设落地架体，搭设立杆纵向间距 1.2—1.5m，横向间距 0.9～1m，大横杆步距 1.6m～1.8m（外侧每步中间加腰杆）内外侧立杆在灰土地基上，并垫 30 ㎜木板，并满设纵横扫地杆。2、脚手架搭设注意事项：脚手架搭设中，各杆件的间距和布置应按构造方案所规定的事项搭设，不得任意扩大间距，立杆安装要求垂直，立杆对垂直轴线的偏差不得大于 100mm。相邻两根立杆的接头应错开一步,且间距不小于500mm,以保持脚手架的整体性.三、纵向水平杆、横向水平杆、脚手板1、水平杆的构造应符合下列规定：（1）纵向水平杆设置在立杆内侧，其长度不小于 3 跨。（2）纵向水平杆接长采用对接件连接，对接搭接应符合下列规定：①纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不得设置在同步或同跨内；不同步或不同跨两个邻接头在水平方向错开的距离不应小于 500mm；各接头中心至最近主节点的距离不大于纵距的 1/3。②脚手板使用竹片串片脚手板...
