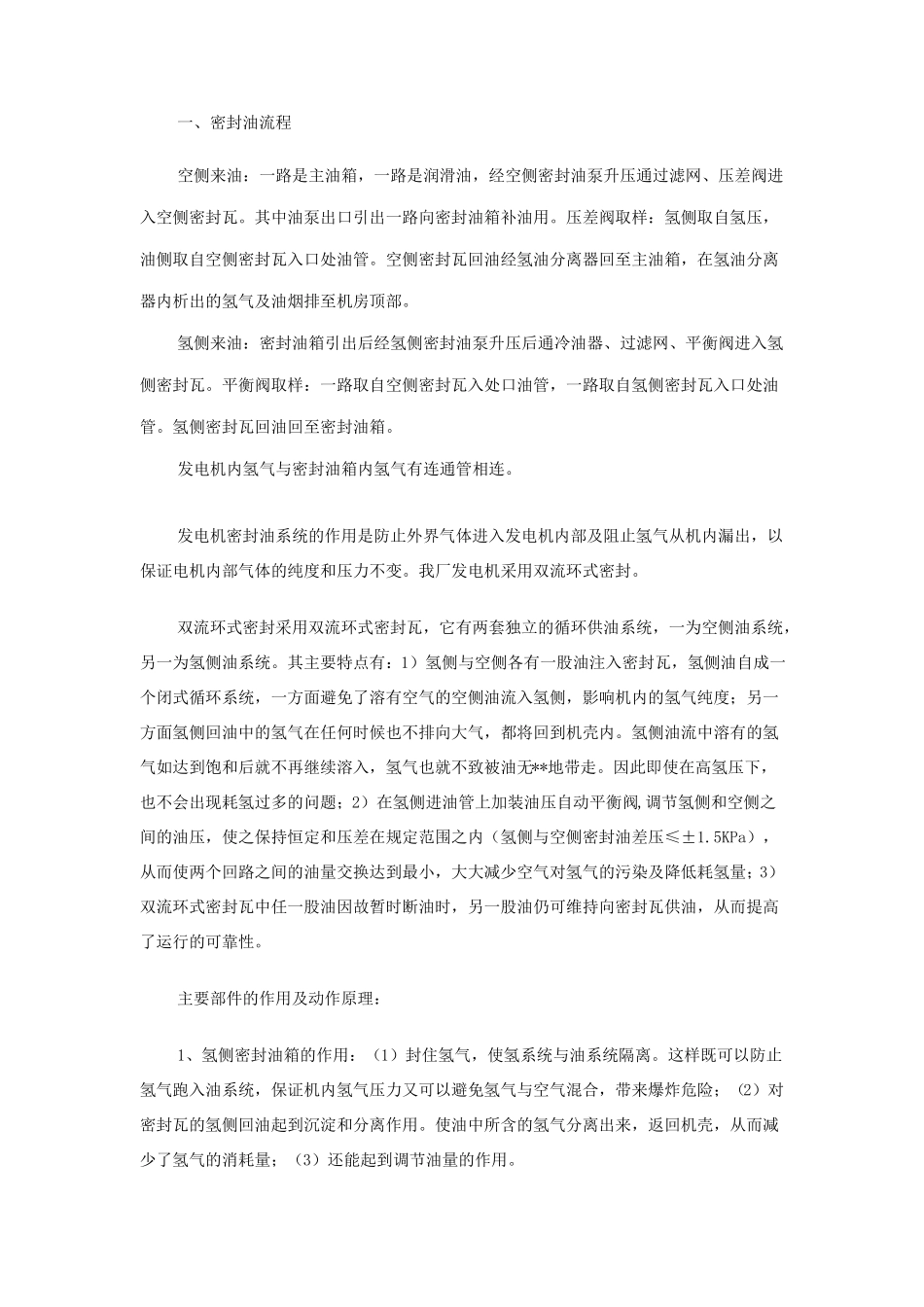

一、密封油流程空侧来油：一路是主油箱，一路是润滑油，经空侧密封油泵升压通过滤网、压差阀进入空侧密封瓦。其中油泵出口引出一路向密封油箱补油用。压差阀取样：氢侧取自氢压，油侧取自空侧密封瓦入口处油管。空侧密封瓦回油经氢油分离器回至主油箱，在氢油分离器内析出的氢气及油烟排至机房顶部。氢侧来油：密封油箱引出后经氢侧密封油泵升压后通冷油器、过滤网、平衡阀进入氢侧密封瓦。平衡阀取样：一路取自空侧密封瓦入处口油管，一路取自氢侧密封瓦入口处油管。氢侧密封瓦回油回至密封油箱。发电机内氢气与密封油箱内氢气有连通管相连。发电机密封油系统的作用是防止外界气体进入发电机内部及阻止氢气从机内漏出，以保证电机内部气体的纯度和压力不变。我厂发电机采用双流环式密封。双流环式密封采用双流环式密封瓦，它有两套独立的循环供油系统，一为空侧油系统，另一为氢侧油系统。其主要特点有：1）氢侧与空侧各有一股油注入密封瓦，氢侧油自成一个闭式循环系统，一方面避免了溶有空气的空侧油流入氢侧，影响机内的氢气纯度；另一方面氢侧回油中的氢气在任何时候也不排向大气，都将回到机壳内。氢侧油流中溶有的氢气如达到饱和后就不再继续溶入，氢气也就不致被油无**地带走。因此即使在高氢压下，也不会出现耗氢过多的问题；2）在氢侧进油管上加装油压自动平衡阀,调节氢侧和空侧之间的油压，使之保持恒定和压差在规定范围之内（氢侧与空侧密封油差压≤±1.5KPa），从而使两个回路之间的油量交换达到最小，大大减少空气对氢气的污染及降低耗氢量；3）双流环式密封瓦中任一股油因故暂时断油时，另一股油仍可维持向密封瓦供油，从而提高了运行的可靠性。主要部件的作用及动作原理：1、氢侧密封油箱的作用：（1）封住氢气，使氢系统与油系统隔离。这样既可以防止氢气跑入油系统，保证机内氢气压力又可以避免氢气与空气混合，带来爆炸危险；（2）对密封瓦的氢侧回油起到沉淀和分离作用。使油中所含的氢气分离出来，返回机壳，从而减少了氢气的消耗量；（3）还能起到调节油量的作用。2、差压调节阀：稳定地维持某一油氢压差值，这个压差值尽可能小，以减小氢侧油量和减轻对机内的污染。工作原理：压差阀的活塞上面引入机内氢气压力（压力为p1），活塞下面引入被调节并输出的空侧密封油（压力为 p），活塞自重及其配重片重量（或调节弹簧）之和为p2（可调节），则使 p=p1+p2（上下力平衡）。当机内氢气压力 p1 上升时，作用于活塞上面的总压...
