变电站全功能数字安全监控系统(9页)VIP免费

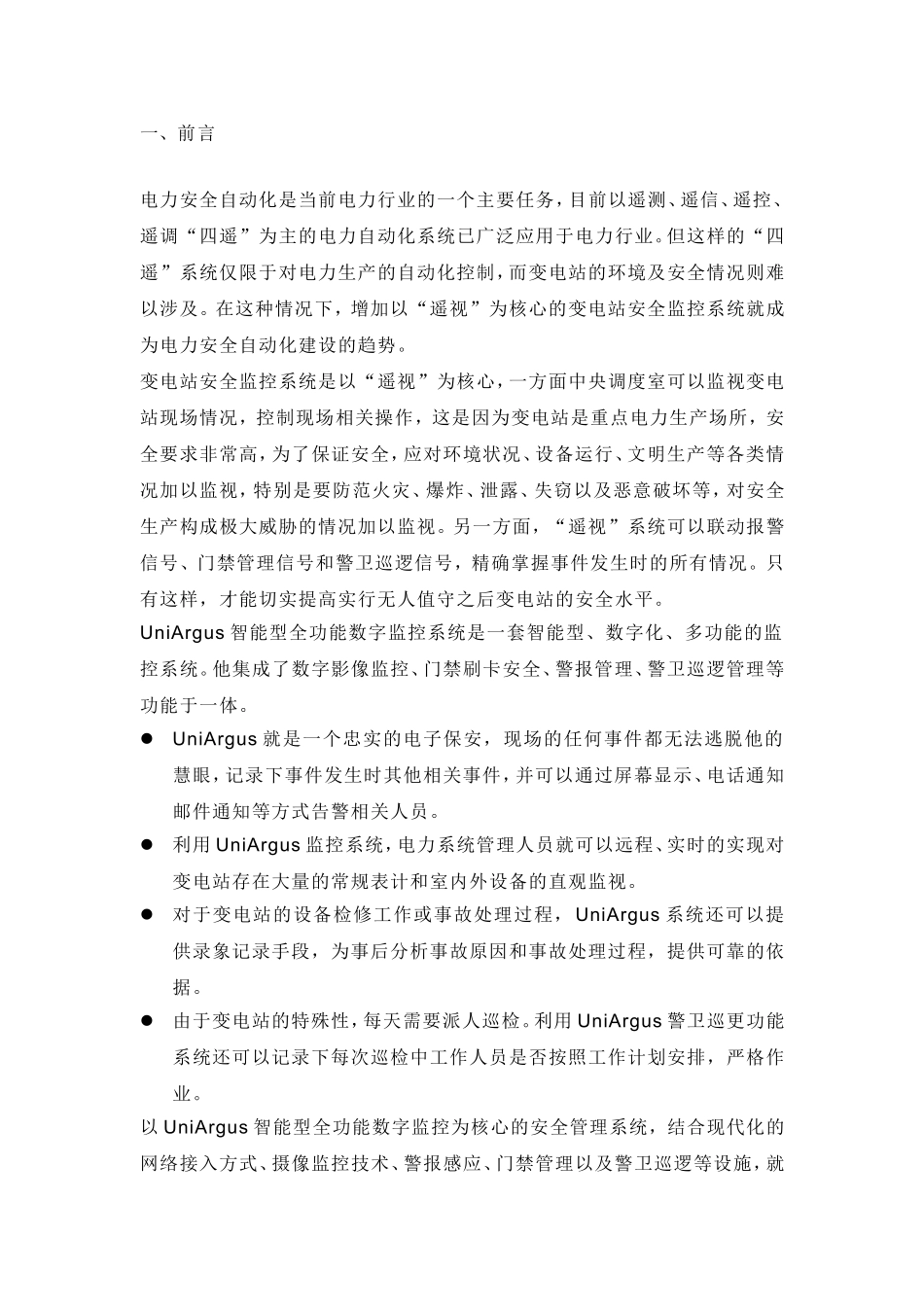

变电站智慧型全功能数字安全监控系统—基于网络平台和WEB技术深圳市华恩视讯科技有限公司一、前言电力安全自动化是当前电力行业的一个主要任务，目前以遥测、遥信、遥控、遥调“四遥”为主的电力自动化系统已广泛应用于电力行业。但这样的“四遥”系统仅限于对电力生产的自动化控制，而变电站的环境及安全情况则难以涉及。在这种情况下，增加以“遥视”为核心的变电站安全监控系统就成为电力安全自动化建设的趋势。变电站安全监控系统是以“遥视”为核心，一方面中央调度室可以监视变电站现场情况，控制现场相关操作，这是因为变电站是重点电力生产场所，安全要求非常高，为了保证安全，应对环境状况、设备运行、文明生产等各类情况加以监视，特别是要防范火灾、爆炸、泄露、失窃以及恶意破坏等，对安全生产构成极大威胁的情况加以监视。另一方面，“遥视”系统可以联动报警信号、门禁管理信号和警卫巡逻信号，精确掌握事件发生时的所有情况。只有这样，才能切实提高实行无人值守之后变电站的安全水平。UniArgus智能型全功能数字监控系统是一套智能型、数字化、多功能的监控系统。他集成了数字影像监控、门禁刷卡安全、警报管理、警卫巡逻管理等功能于一体。UniArgus就是一个忠实的电子保安，现场的任何事件都无法逃脱他的慧眼，记录下事件发生时其他相关事件，并可以通过屏幕显示、电话通知邮件通知等方式告警相关人员。利用UniArgus监控系统，电力系统管理人员就可以远程、实时的实现对变电站存在大量的常规表计和室内外设备的直观监视。对于变电站的设备检修工作或事故处理过程，UniArgus系统还可以提供录象记录手段，为事后分析事故原因和事故处理过程，提供可靠的依据。由于变电站的特殊性，每天需要派人巡检。利用UniArgus警卫巡更功能系统还可以记录下每次巡检中工作人员是否按照工作计划安排，严格作业。以UniArgus智能型全功能数字监控为核心的安全管理系统，结合现代化的网络接入方式、摄像监控技术、警报感应、门禁管理以及警卫巡逻等设施，就能够使得变电站真正的得到安全自动化。二、系统组成整个变电站安全监控系统主要由三个互相衔接的设备和一个中心控制系统组成：变电站现场设备（或简称分站设备）、通道传输设备和调度/集控站、供电公司监控终端（或简称主站设备）。UniArgus智能型全功能数字监控系统则串联了这些设备，实现强大的视频监控、报警联动、门禁管理、警卫巡逻等功能，现分别加以介绍。1．分站设备：包括监控摄象机、各类报警感应器、视频服务器、报警主机、门禁主机、读卡器。其中：视频服务器：主要完成将变电站摄象机摄取的视频信号数字化并压缩，经通信通道传输到主站端。警报主机：主要完成报警信号的采集、处理和对行动输出控制，经通信通道传输到主站端。门禁主机：除了将门禁设置、出入记录保存在本地外，同时经通信通道传输到主站端。这样可以做到有效的管理工作人员的出入，并在主站端记录所有人员的出入记录，从而做到安全、可靠，防意外事件发生。2．通道传输设备：这部分设备要根据通信通道选取。目前，主要有数字专线DDN、宽带ISDN、ADSL、无线网络（IEEE802.11）等。要取得比较满意的图象质量，特别是远程的监控，通道带宽建议在512Kbps以上。3．主站设备：主站的应用服务器、报警数据库服务器、录象数据库服务器、门禁控制服务器可以配置在一台或多台服务器上。这些服务器可以集中在一个控制中心进行集中管理，也可以根据需要划分为不同层次的控制中心，从而实现分布式的管理。基于WEB-BASE的软件设计可以使用户从网上的任何一台计算机授权后登入系统管理和监控，从而做到anytime&anywhere。4．UniArgus监控系统UniArgus集影像监控、门禁刷卡安全、警报管理、警卫巡逻管理等系统于一身，采开放式架构设计，整合Intranet/Internet环境，透过web浏览器，即可随时监看远程摄影机摄取的影像、查询监控资料；更可透过网络作远程设定。UniArgus打破过去封闭式管理模式，提供更多的弹性与应用。数字影像，轻松管理：UniArgus所收集的影像资料，已压缩为标准的Motion-JPEG格式图文件，储存于计算机硬盘，可随时与其它资料进...
