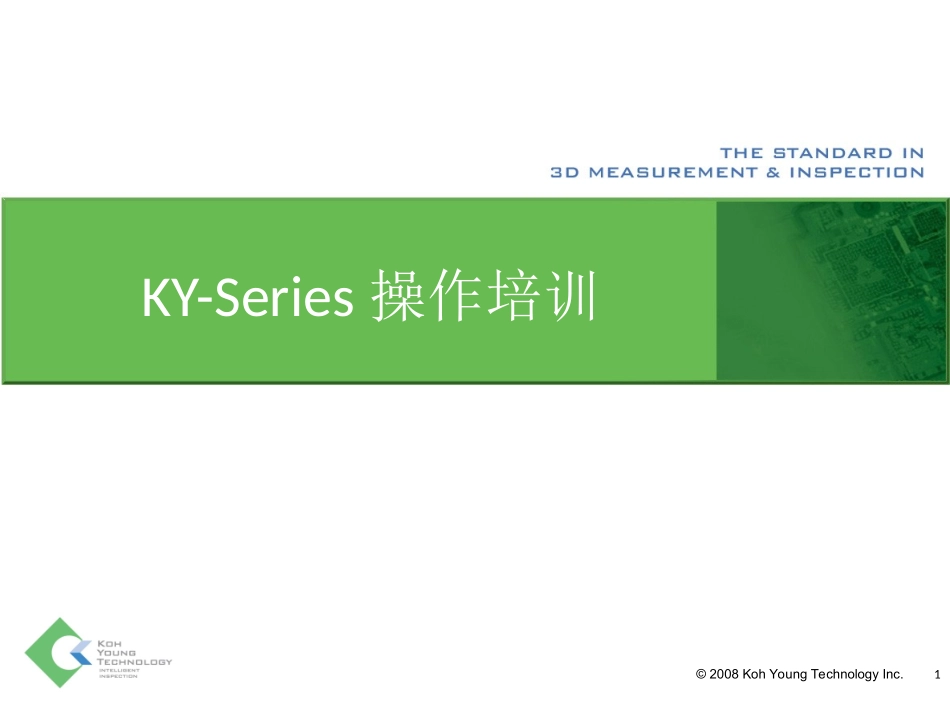

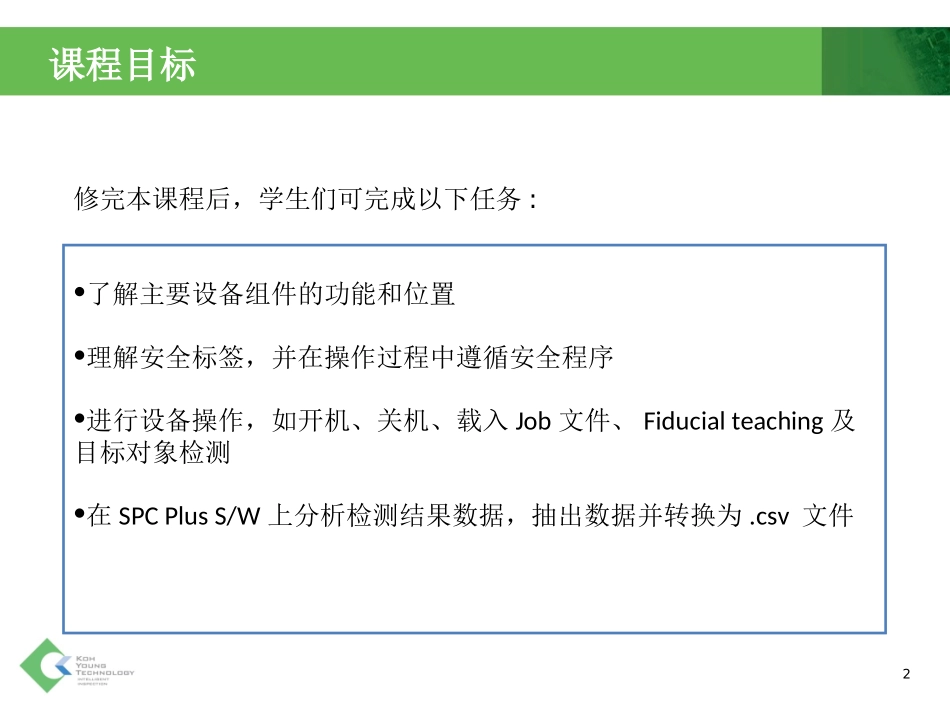

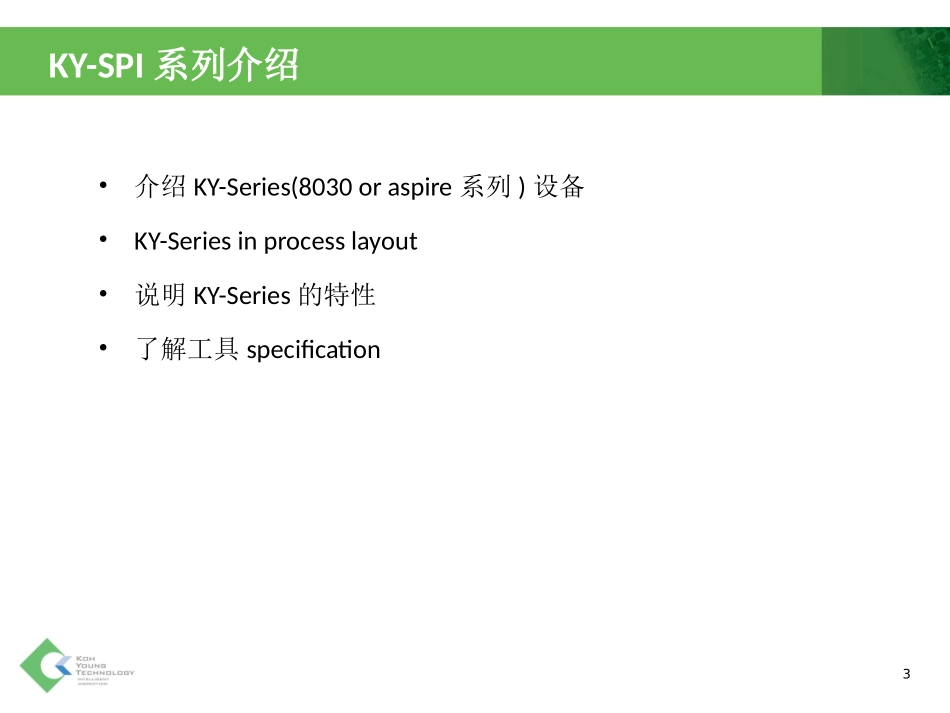

©2008KohYoungTechnologyInc.KY-Series操作培训1课程目标2修完本课程后，学生们可完成以下任务:•了解主要设备组件的功能和位置•理解安全标签，并在操作过程中遵循安全程序•进行设备操作，如开机、关机、载入Job文件、Fiducialteaching及目标对象检测•在SPCPlusS/W上分析检测结果数据，抽出数据并转换为.csv文件KY-SPI系列介绍•介绍KY-Series(8030oraspire系列)设备•KY-Seriesinprocesslayout•说明KY-Series的特性•了解工具specification3KY-SPI系列概述•3DSolderPasteInspection(SPI)工具•Moiréinterferometry•4方向投影4+=KY-SPI系列InlineProcess结构5PrinterReflowMounter印刷工程中的质量控制检测工具印刷工程中的质量控制检测工具测量体积，高度，面积，偏位，连桥及形状畸形测量体积，高度，面积，偏位，连桥及形状畸形KY-SPI系列的特性•基于3D测量的检测•准确快捷的测量•自动聚焦弯曲补偿•友好的S/Wuserinterfaces•强大的检测结果分析工具6KY-SPI系列Specification#(8030-3)수수수수수7分类KY-80303检测性能检测速度DualMode70cm2/secFOV(FieldofView)47.0x34.6mmSolderPaste高度范围40~400㎛XYPixel识别率(㎛)20㎛高度识别[microns]0.37㎛XYRobot#移动速度1m/sec识别能力1㎛/pulse精确度±20㎛安装要求电力供给200-240VAC,50/60Hz电力消耗10amps(RMSpeak)压缩空气5Kgf/㎠空气消耗50NI/min(1.8cfm)系统种类和方向从Fix,Left→Right尺寸宽度1000mm深度1203mm高度1369mm重量550kg声音噪音dB73以下PCBSpecification#工作区域最大510x460mm最小50x50mmPCB厚度0.4-4.0mmLoadHeight890~970mmPCB的最大重量2kg边侧间隙Top3mm边侧间隙Bottom4.5mm底部间隙30mm控制单位ControlUnit控制方式基于PC的控制(Windows)输入Unit#鼠标和键盘显示器17”LCDPanel操作条件操作温度20-30°C操作湿度30~80%非冷凝附加选项条形码扫描器设备分类(宽度X深度X高度)8ModelDimensionsKY-803031000x1230x1369mmKY-SPI系列的主要组件•摆放并说明主要组件的功能•识别Towersignallamp9正面Panel开关和操作按钮10EmergencyStopButton(E/Stop)StartButtonStopButtonControlPowerSwitchMainPowerSwitchTowerLamp正面及侧面盖子和显示器Platform11正门联锁(锁门传感器)12锁门传感器的操作为了激活:当传感器感觉到设备盖子被拆开时，系统操作将会停止。为了取消激活:关上盖子，按Start按钮或在GUI的LeftButton栏点击Start按钮。系统将会恢复运行。锁门传感器的操作为了激活:当传感器感觉到设备盖子被拆开时，系统操作将会停止。为了取消激活:关上盖子，按Start按钮或在GUI的LeftButton栏点击Start按钮。系统将会恢复运行。安全传感器安全传感器钥匙正面内门–Probe【探针，探测】部分(检测模块)13正面内门–Probe部分(检测模块)–Cont’d14CAMERAPZTMOTORPROJECTIONLENS(3DLED)投射镜头2DLEDRGBI`llumin正面内部–Conveyor部分15123456789No.产品编号Specification说明类型1V080-L62000WORKFIXLANE固定轨Assembly装配件2V080-510007-AWIDTHHANDLE宽度调节把手Part部件3V080-500019STOPPERAssembly4606011-000057EGH2-CA-1R-580-ZA-CLMGUIDE可移动无线引导Part5V080-L63000MOVINGPLATE可动轨Assembly6601611-000043R16-10T3-FSI-716-C7(B)BALLSCREW球形转动杆Part7V080-L52002-ECABLEMOTORCOVERCABLE马达盖Part8V080-L51004-A8030PULLEYSINKBAR滑轮下降杆Part9V080-L53006-ALREARFIXBKTLM后固定BTK无线引导Part正面底部-VPCBoard&ConveyorOnly开关16VPC(VisionProcessControl)BoardConveyorOnly开关内底电气设备–Cont’d17STMC(StepMotorControl)BoardPZTAmplifiers(Master)内底电气设备–Cont’d18VisionPC⑧⑨⑥⑦⑤③②①④项目说明项目说明1SMPSSWS-75-246GroundPlate2SMPSSWS-75-247NoiseFilter3SMPSSWS-50-248XAxisServoDriver4SMPSBracket9YAxisServoDriver5PowerTerminalBlock内底电气设备–Cont’d19I/OInterfaceBoardStepMotorDriverJunctionInterfaceBoard(ServoMotorControl)内底电气设备–Cont’d20TerminalBlocksServoMotorX,Z,YAmplifiersNoiseFilter(Electricity)MagneticCon...
