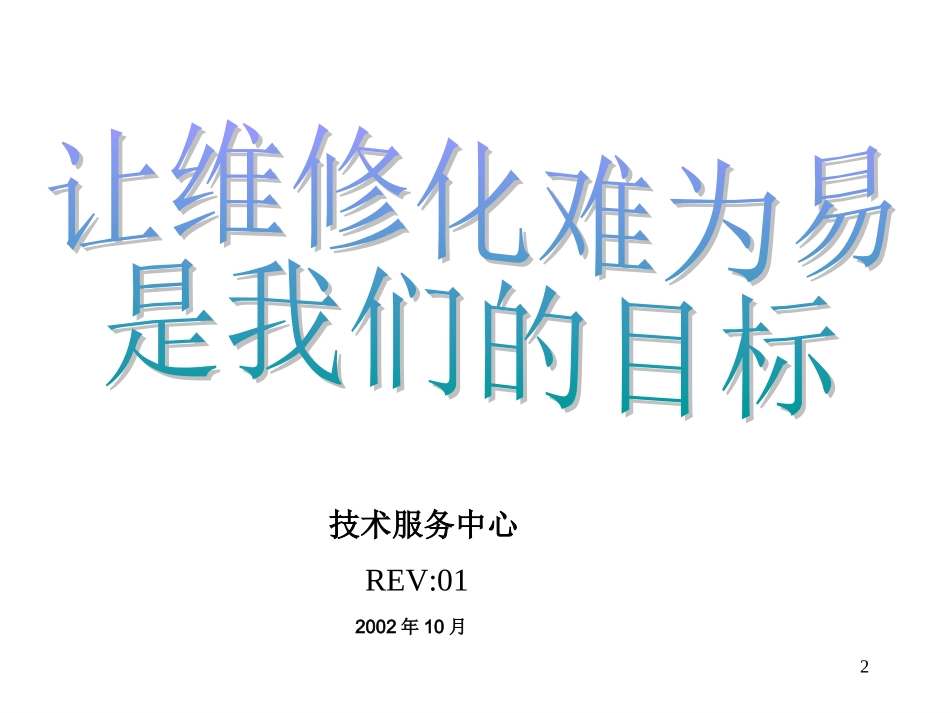

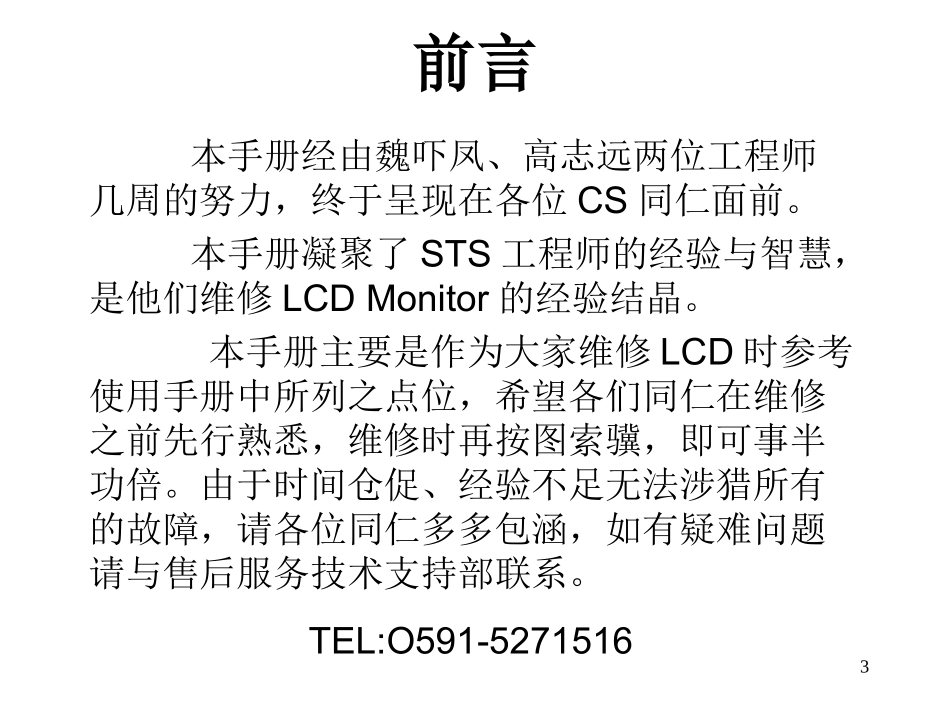

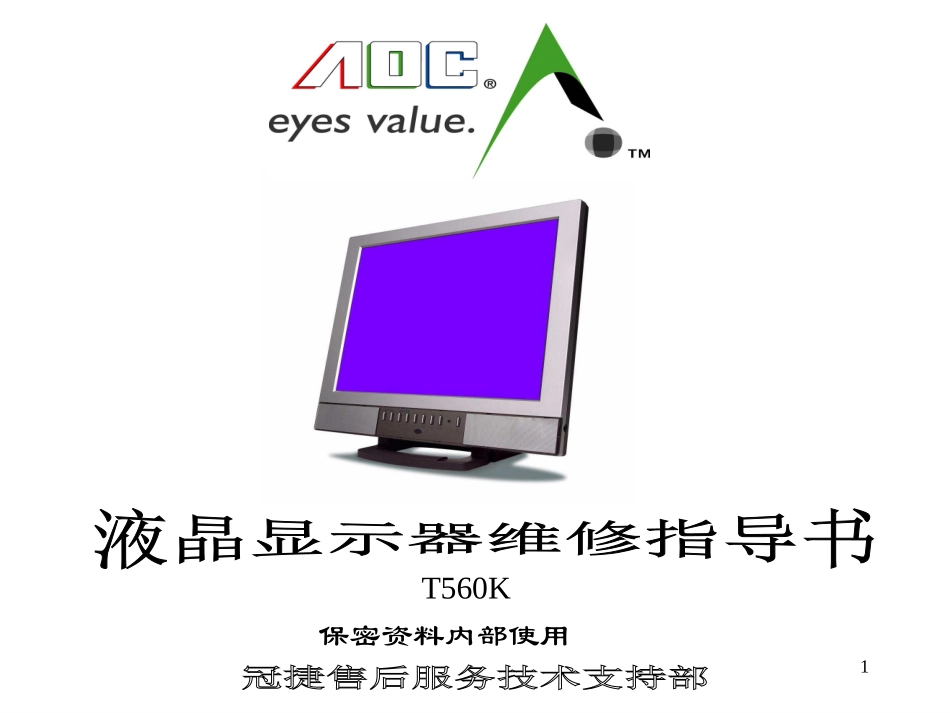

1T560K保密资料内部使用2技术服务中心REV:012002年10月3前言本手册经由魏吓凤、高志远两位工程师几周的努力，终于呈现在各位CS同仁面前。本手册凝聚了STS工程师的经验与智慧，是他们维修LCDMonitor的经验结晶。本手册主要是作为大家维修LCD时参考使用手册中所列之点位，希望各们同仁在维修之前先行熟悉，维修时再按图索骥，即可事半功倍。由于时间仓促、经验不足无法涉猎所有的故障，请各位同仁多多包涵，如有疑难问题请与售后服务技术支持部联系。TEL:O591-52715164目录仪器设备及焊接技巧………………………………………………………………………….……….5TFTLCD成像原理……………………………………………………………………………………….7T560KLCD概述……….……………………………………………………………………………..14T560K自产ADPTER原理……………………………………………………….………………………..15升压板电路原理………………………………………………………………………………………..23T560K主板电路分析………………………………………………………………………………….29T560KLCD维修流程图……………………………………………………………….….…………….45T560K主板电路原理图…………………………………………………………………………………57GMZAN1管脚功能……………………………………………………………………………………..605一、仪器设备：CHROMA2000以上的(信号发生器）20MHZ示波器防静电温控烙铁静电手环防静电桌垫IC拔焊台（用于拔四列IC集成块，目前不良较少，可暂不考虑使用）二、注意事项：1、烙铁保养注意事项在进行焊接前，必须先把清洁海绵加水，再挤干多余的水份，作为清洁烙铁头之用。工作后，先把电源切断，然后清洁焊咀，再加上一层新焊锡以保护烙铁头。2、焊接注意事项烙铁温度可控制在430°左右。清除锡渣时尽量避免使用吸锡器防止翘皮。焊接时，请勿用力过大，否则会使焊咀变形。焊接时间最好控制在3秒以内，防止良品元件损坏。3、所有接触到LCD电路板的设备均要有良好的接地三：拆除贴片元件要点：1、在不良元件两端堆加焊锡。2、可适量加点助焊剂。3、用烙铁头的扇面直接接触贴片元件使焊锡熔化。拆除贴片（电阻，电容，电感）等元件，就可以利用扁平烙铁头的宽度，直接贴在元件两端等待焊锡熔化，这时烙铁可向前推，不良元件就会自动沾在烙铁头上，便可轻松拆除。拆除贴片（排感，排容）等类似元件时，先用烙铁头加温元件一端，使之焊锡熔化。再加温另外一端，快速反复动作，把不良元件推向周边空位地方。（注意：不要造成周边元件短路）同时用镊子夹住元件，便可拆除元件。仪器设备及焊接技巧6四：焊接贴片元件要点：1、把不良元件点位上的锡渣清除干净。这点很重要，关系焊接的美观与牢固，下面介绍两种方法可以利用。用吸锡编织线，把它放在点位上，用30W烙铁头压在编织线上面使之受热，等锡渣熔化，便可轻轻一拉清除干净。这时应该防止静电。利用烙铁头沾锡原理，把锡渣清除干净。首先，把烙铁头清洁干净，然后放在点位上把锡沾走。反复上面动作，便可清除干净。2、更换良品元件，焊接动作过程：可适量加点助焊剂，以便于焊接。b把烙铁头清洁干净，在烙铁头的方位加点焊锡（注意量不要太多）。用镊子夹住良品元件贴上。把己沾过锡的烙铁去焊接其中一端，同时要调整另外一端，把元件贴对准。去掉镊子，焊接另外一端。在焊接多个脚元件时，应先在一端固定2个脚以上再焊接另外一端，重复上面动作。3、焊接完毕，应用酒精清洗部位。7TFTLCD成像原理•LCD(LiquidCrystalDisplay)液晶显示器使用了目前最新的全彩显示技术。•TFTLCD显示器的“核心”——液晶屏的结构是在两块玻璃基板中间充斥着运动的液晶分子。信号电压直接控制薄膜晶体管的开关状态，再利用晶体管控制液晶分子，来实现图像的显示。•基本上，整个液晶显示技术的概念是利用液晶的物理特性：通电时导通，排列变的有秩序，使光线容易通过；不通电时排列混乱，阻止光线通过。让液晶如闸门般地阻隔或让光线穿...
