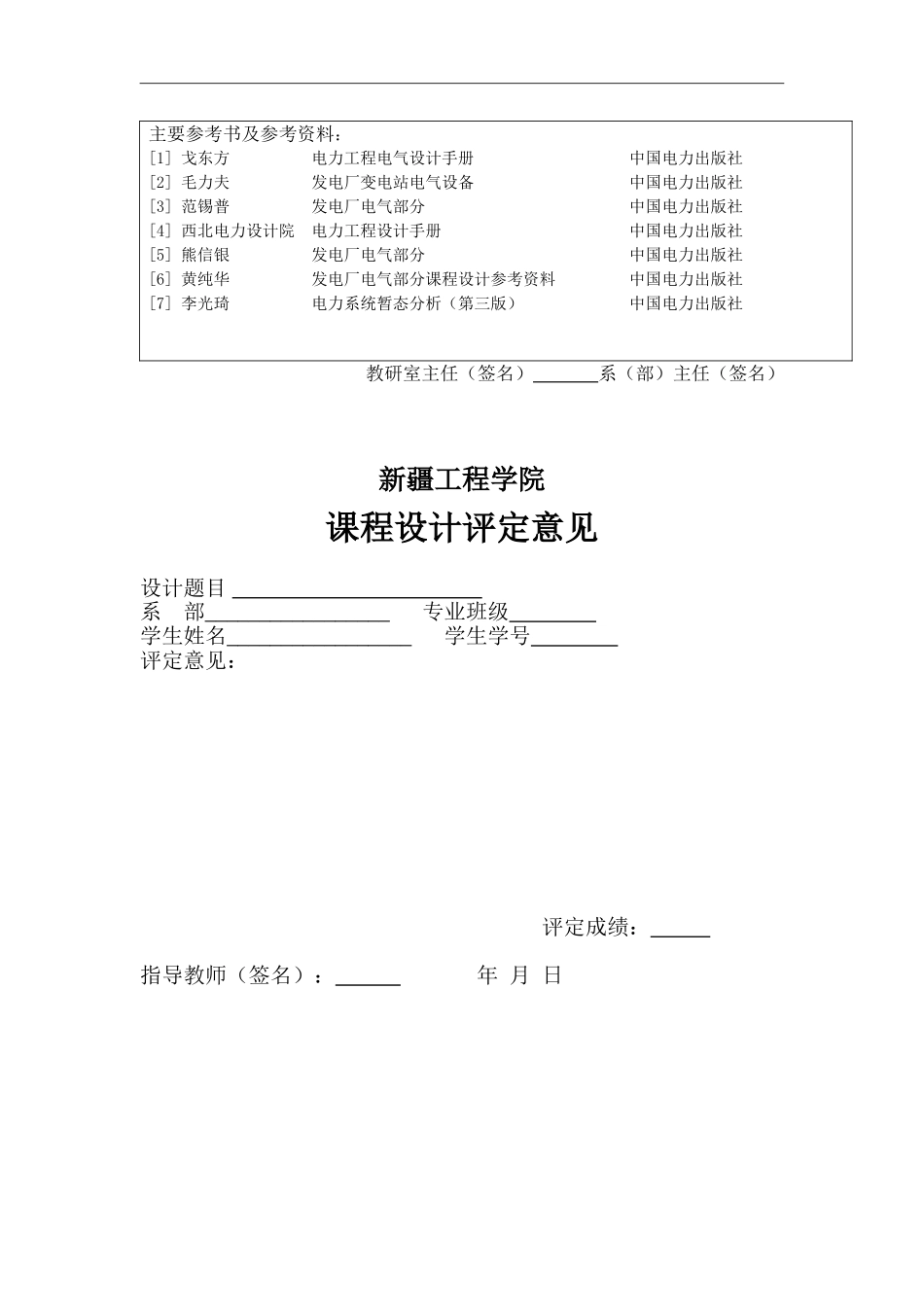

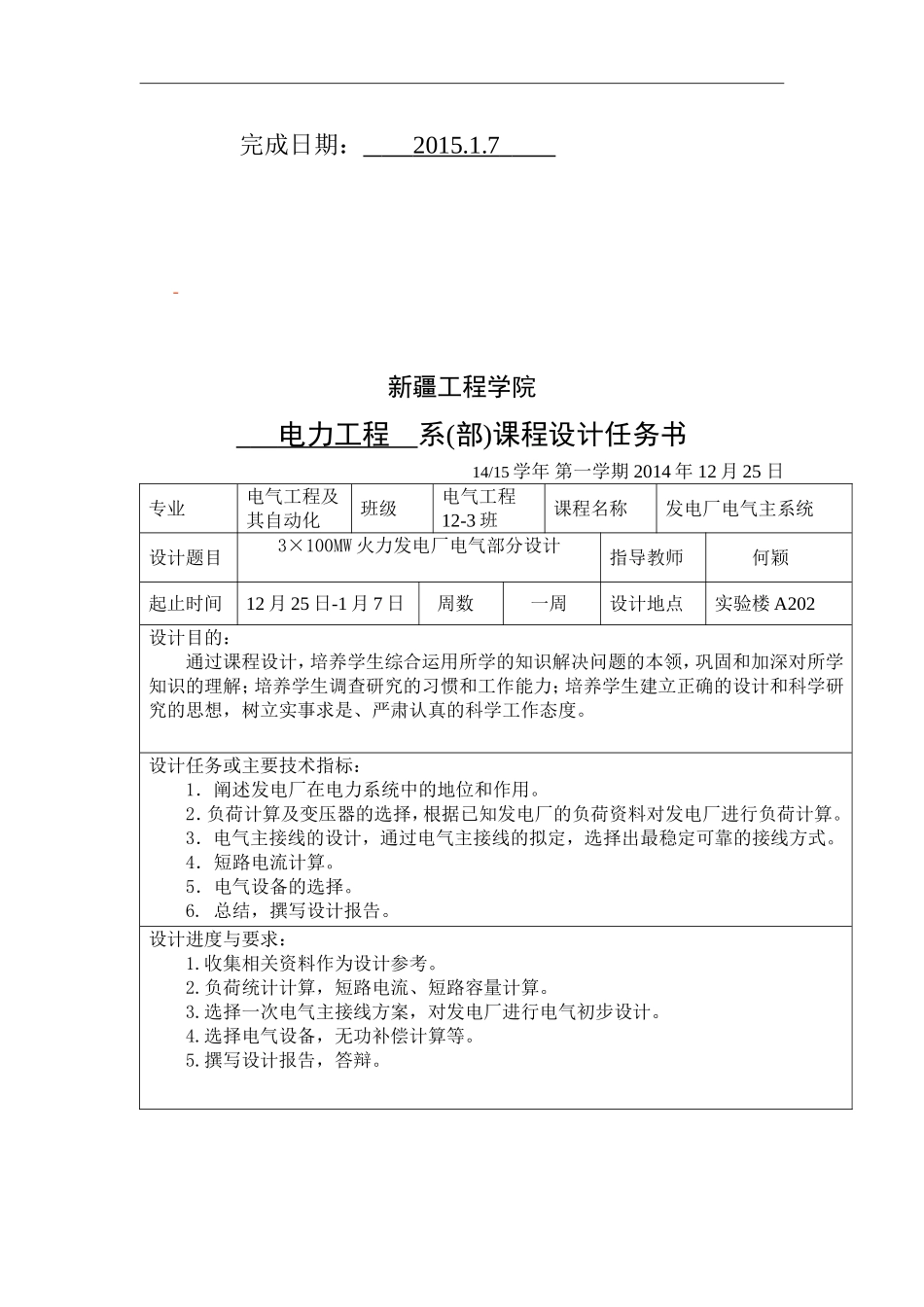

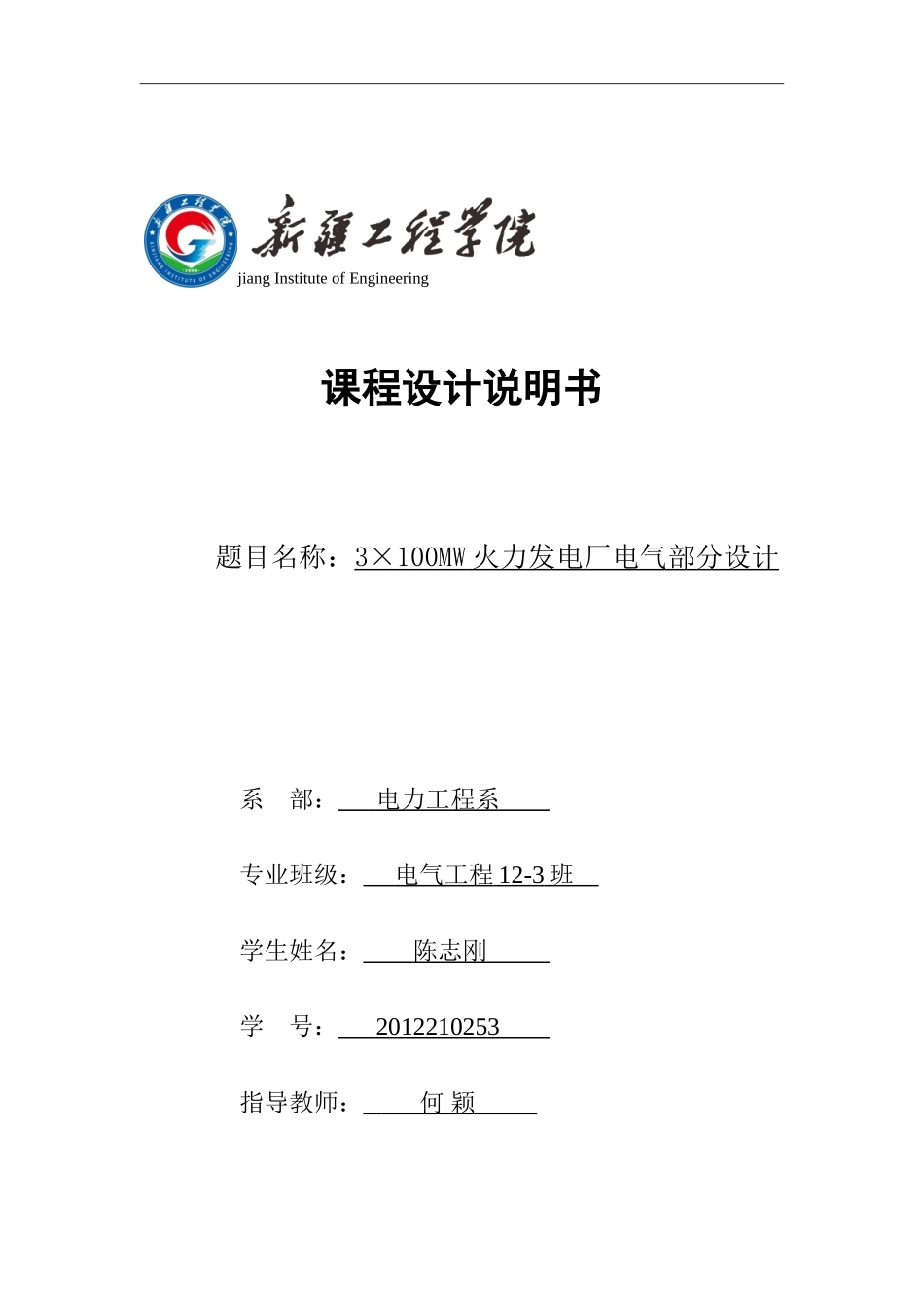

XinjiangInstituteofEngineering课程设计说明书题目名称：3×100MW火力发电厂电气部分设计系部：电力工程系专业班级：电气工程12-3班学生姓名：陈志刚学号：2012210253指导教师：何颖完成日期：2015.1.7新疆工程学院电力工程系(部)课程设计任务书14/15学年第一学期2014年12月25日专业电气工程及其自动化班级电气工程12-3班课程名称发电厂电气主系统设计题目3×100MW火力发电厂电气部分设计指导教师何颖起止时间12月25日-1月7日周数一周设计地点实验楼A202设计目的：通过课程设计，培养学生综合运用所学的知识解决问题的本领，巩固和加深对所学知识的理解；培养学生调查研究的习惯和工作能力；培养学生建立正确的设计和科学研究的思想，树立实事求是、严肃认真的科学工作态度。设计任务或主要技术指标：1．阐述发电厂在电力系统中的地位和作用。2．负荷计算及变压器的选择，根据已知发电厂的负荷资料对发电厂进行负荷计算。3．电气主接线的设计，通过电气主接线的拟定，选择出最稳定可靠的接线方式。4．短路电流计算。5．电气设备的选择。6.总结，撰写设计报告。设计进度与要求：1.收集相关资料作为设计参考。2.负荷统计计算，短路电流、短路容量计算。3.选择一次电气主接线方案，对发电厂进行电气初步设计。4.选择电气设备，无功补偿计算等。5.撰写设计报告，答辩。主要参考书及参考资料：[1]戈东方电力工程电气设计手册中国电力出版社[2]毛力夫发电厂变电站电气设备中国电力出版社[3]范锡普发电厂电气部分中国电力出版社[4]西北电力设计院电力工程设计手册中国电力出版社[5]熊信银发电厂电气部分中国电力出版社[6]黄纯华发电厂电气部分课程设计参考资料中国电力出版社[7]李光琦电力系统暂态分析（第三版）中国电力出版社教研室主任（签名）系（部）主任（签名）新疆工程学院课程设计评定意见设计题目系部_________________专业班级学生姓名_________________学生学号评定意见：评定成绩：指导教师（签名）：年月日评定意见参考提纲：1.学生完成的工作量与内容是否符合任务书的要求。2.学生的勤勉态度。3.设计或说明书的优缺点，包括：学生对理论知识的掌握程度、实践工作能力表现出的创造性和综合应用能力等。摘要发电厂是电力系统的重要组成部分，也直接影响整个电力系统的安全与运行在发电厂中，一次接线和二次接线都是其电气部分的重要组成部分。设计过程中，综合考虑了经济性、可靠性和可发展性等多方面因素，在确保可靠性的前提下，力争经济性。设计说明书中所采用的术语、符号也都完全遵循了现行电力工业标准中所规定的术语和符号。在本次设计中，主要进行从主接线方案的确定到厂用电的设计，从短路电流的计算到电气设备的选择以及配电装置的布置，都做了较为详尽的阐述。关键词：发电厂电力系统接线AbstractThepowerplantisanimportantpartofthepowersystem,butalsodirectlyaffectthesafetyandoperationoftheentirepowersystem.Inthepowerplant,thewiringandsecondarywiringoftheelectricalpartoftheimportantpartof.Amoredetailedexposition.Thedesignprocess,comprehensiveconsiderationofvariousfactorsoftheeconomy,reliabilityanddevelopmental,underthepremiseofensuringreliability,andstrivetotheeconomy.Theterminologyusedinthedesignspecification,thesymbolsareinfullcompliancewiththecurrentpowerindustrystandardssetforthinthetermsandsymbols.Inthisdesign,mainlyforawiringdesign.Fromthecalculationofshortcircuitcurrentfromthemainwiringprogramtothedesignoftheauxiliarypowertotheelectricalequipmentselectionandlayoutofthepowerdistributionunit,havedoneamoredetailedexposition.Keyword:powerplantpowersystemconnecting-rod目录1绪言.............................................................................................................................11.1电力系统的阐述..............................................11.2电力工业的发展概况..........................................11.3设计任务的内容...................
