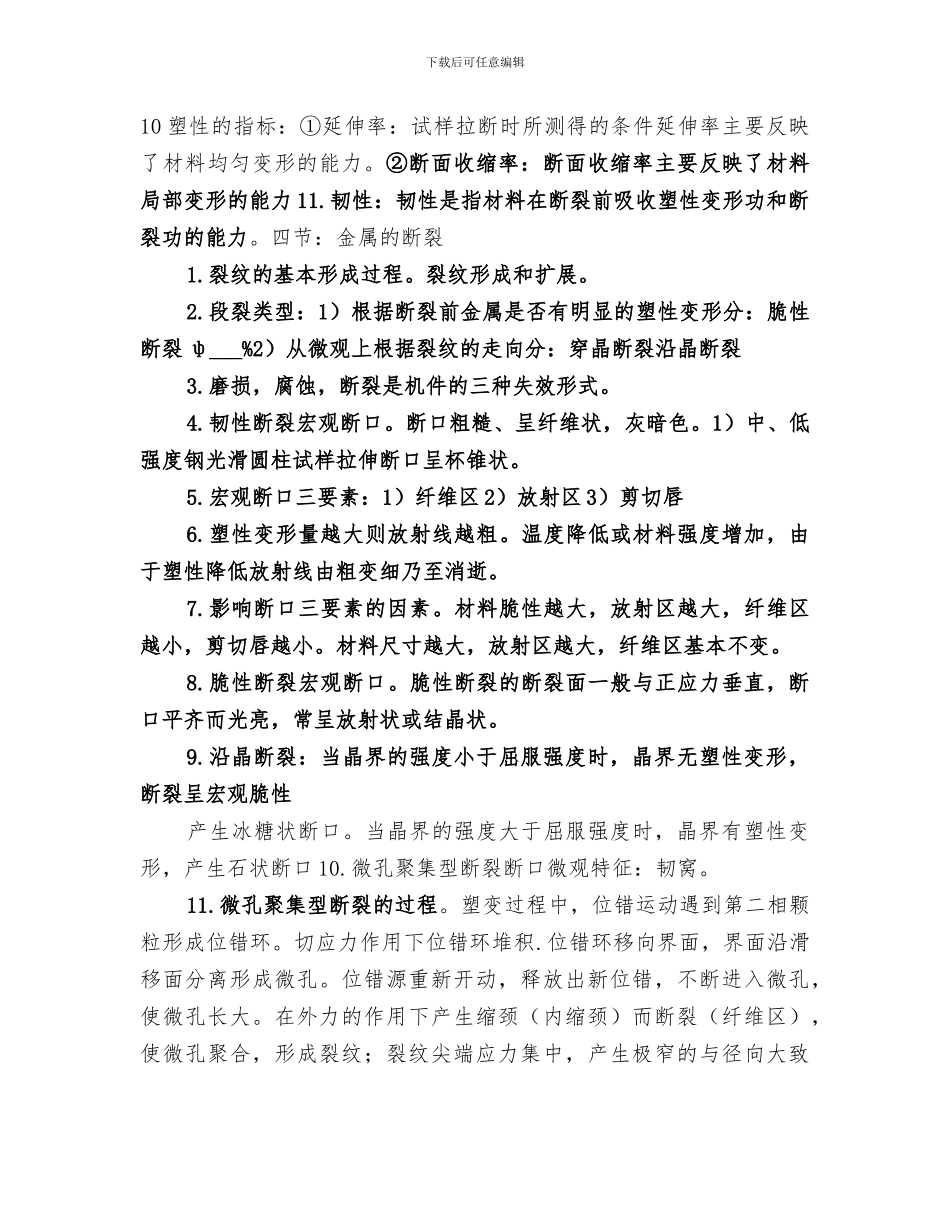

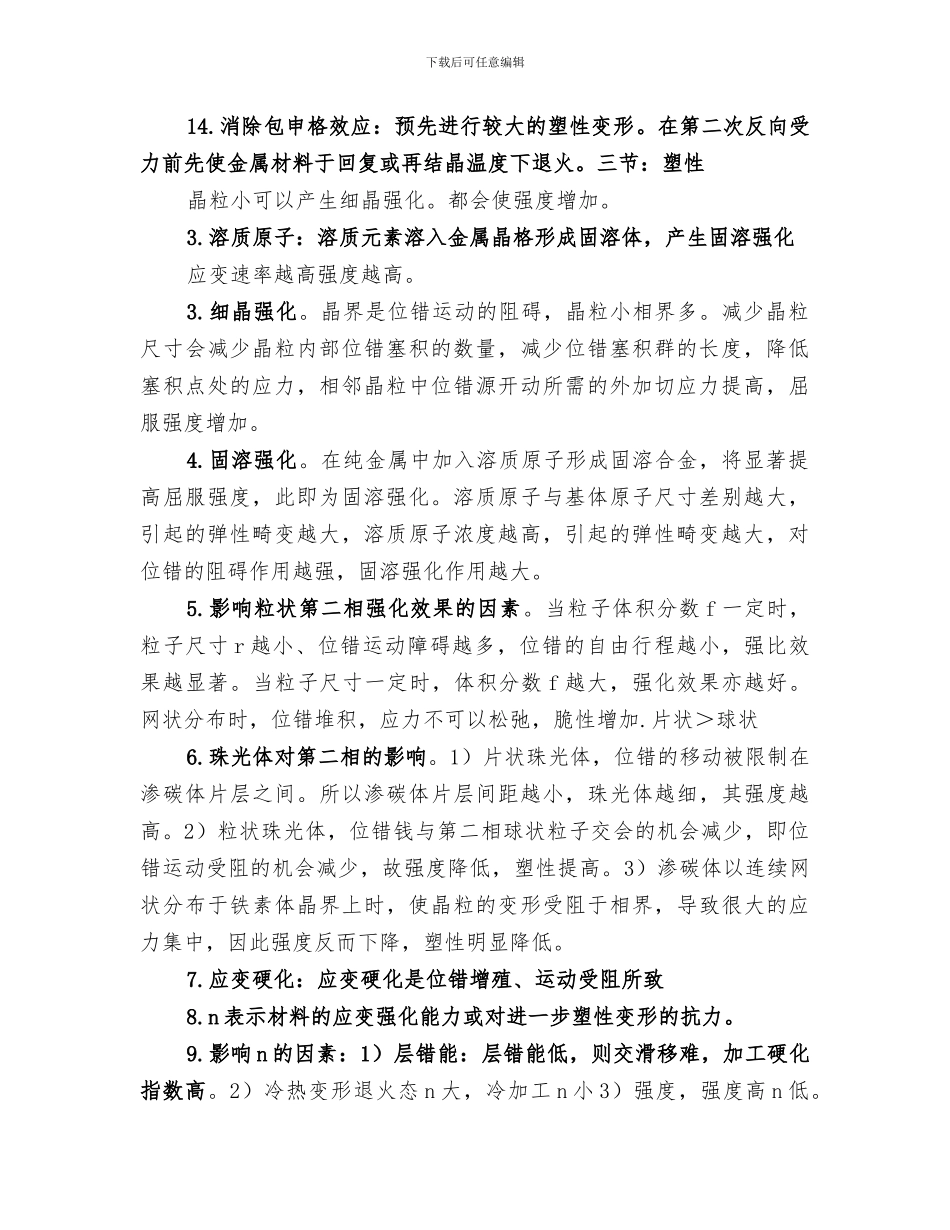

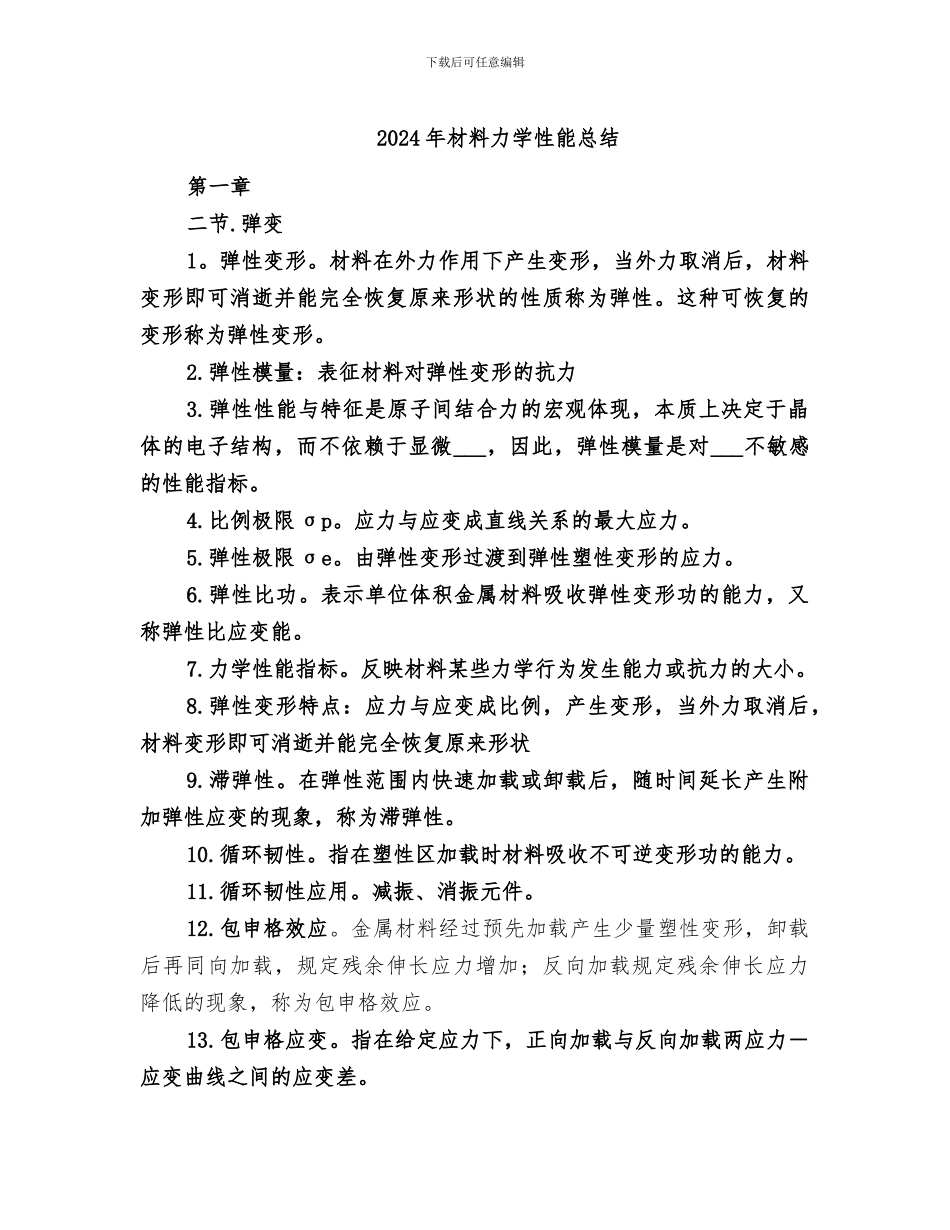

下载后可任意编辑2024 年材料力学性能总结第一章二节.弹变1。弹性变形。材料在外力作用下产生变形，当外力取消后，材料变形即可消逝并能完全恢复原来形状的性质称为弹性。这种可恢复的变形称为弹性变形。2.弹性模量：表征材料对弹性变形的抗力3.弹性性能与特征是原子间结合力的宏观体现，本质上决定于晶体的电子结构，而不依赖于显微___，因此，弹性模量是对___不敏感的性能指标。4.比例极限 σp。应力与应变成直线关系的最大应力。5.弹性极限 σe。由弹性变形过渡到弹性塑性变形的应力。6.弹性比功。表示单位体积金属材料吸收弹性变形功的能力，又称弹性比应变能。7.力学性能指标。反映材料某些力学行为发生能力或抗力的大小。8.弹性变形特点：应力与应变成比例，产生变形，当外力取消后，材料变形即可消逝并能完全恢复原来形状9.滞弹性。在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象，称为滞弹性。10.循环韧性。指在塑性区加载时材料吸收不可逆变形功的能力。11.循环韧性应用。减振、消振元件。12.包申格效应。金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载规定残余伸长应力降低的现象，称为包申格效应。13.包申格应变。指在给定应力下，正向加载与反向加载两应力－应变曲线之间的应变差。下载后可任意编辑14.消除包申格效应：预先进行较大的塑性变形。在第二次反向受力前先使金属材料于回复或再结晶温度下退火。三节：塑性晶粒小可以产生细晶强化。都会使强度增加。3.溶质原子：溶质元素溶入金属晶格形成固溶体，产生固溶强化应变速率越高强度越高。3.细晶强化。晶界是位错运动的阻碍，晶粒小相界多。减少晶粒尺寸会减少晶粒内部位错塞积的数量，减少位错塞积群的长度，降低塞积点处的应力，相邻晶粒中位错源开动所需的外加切应力提高，屈服强度增加。4.固溶强化。在纯金属中加入溶质原子形成固溶合金，将显著提高屈服强度，此即为固溶强化。溶质原子与基体原子尺寸差别越大，引起的弹性畸变越大，溶质原子浓度越高，引起的弹性畸变越大，对位错的阻碍作用越强，固溶强化作用越大。5.影响粒状第二相强化效果的因素。当粒子体积分数 f 一定时，粒子尺寸 r 越小、位错运动障碍越多，位错的自由行程越小，强比效果越显著。当粒子尺寸一定时，体积分数 f 越大，强化效果亦越好。网状分布时，位错堆积，应力不可以松弛，脆性增加.片状＞球状6.珠光体对第二相的影响。1）片...
