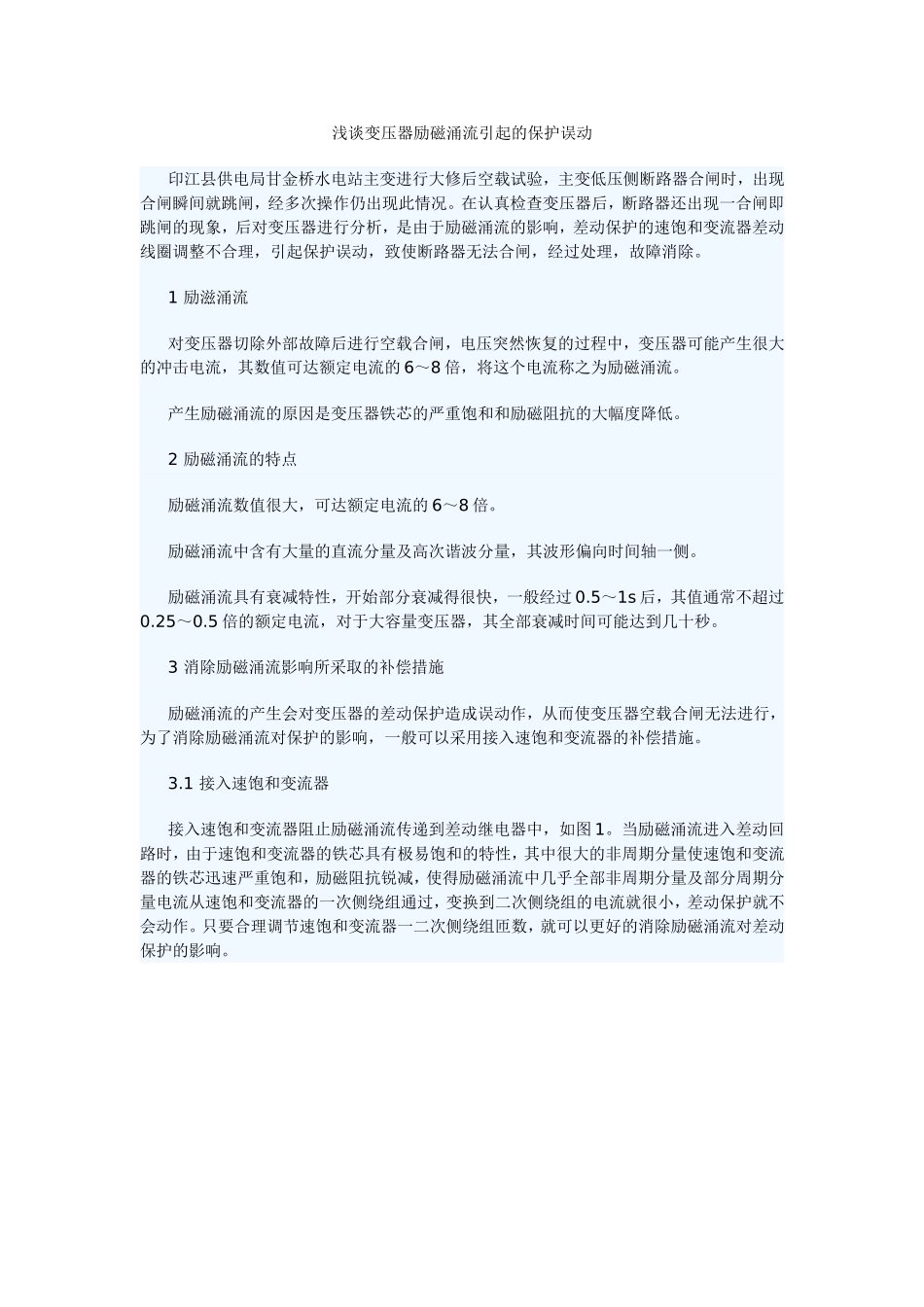

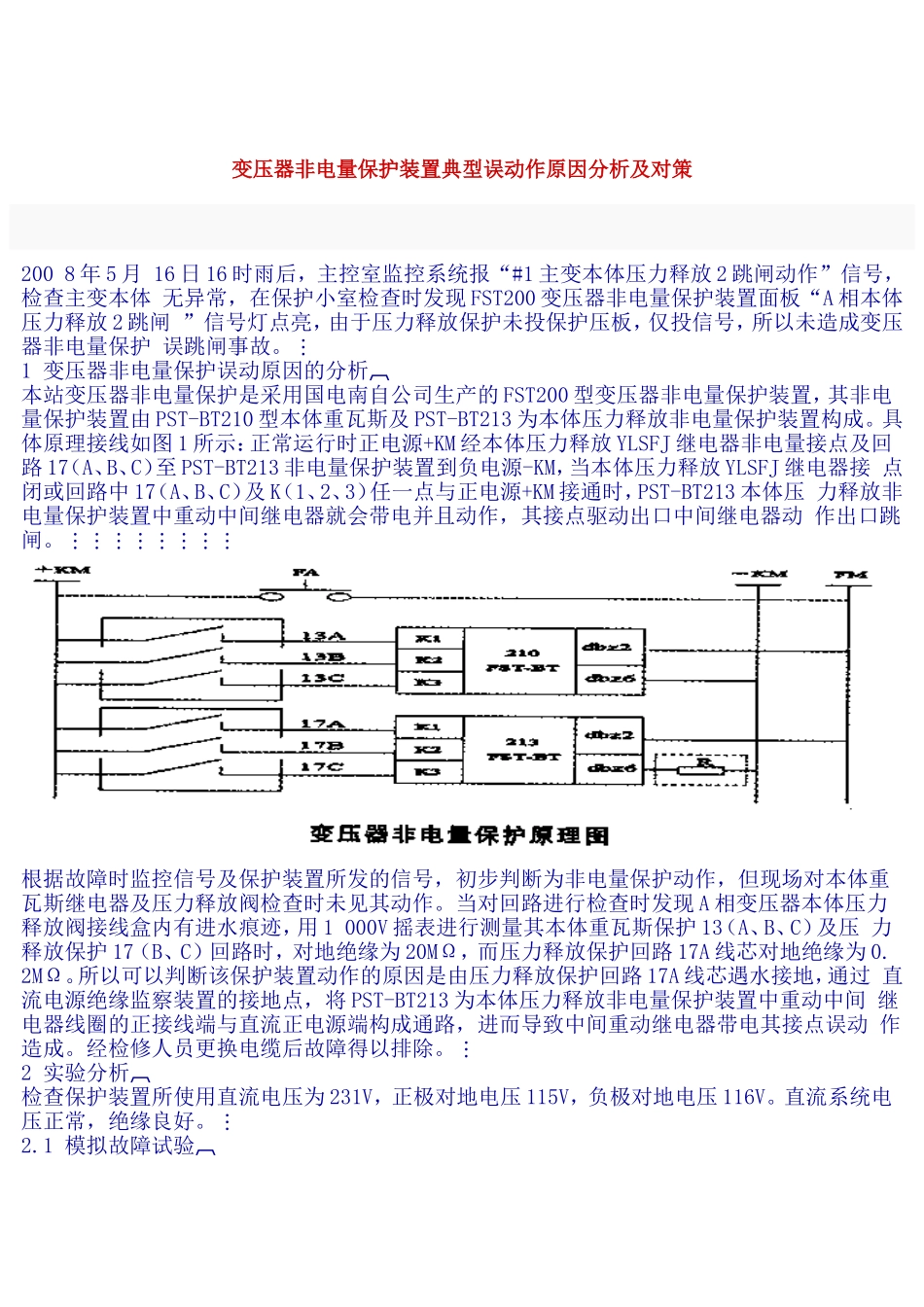

浅谈变压器励磁涌流引起的保护误动印江县供电局甘金桥水电站主变进行大修后空载试验，主变低压侧断路器合闸时，出现合闸瞬间就跳闸，经多次操作仍出现此情况。在认真检查变压器后，断路器还出现一合闸即跳闸的现象，后对变压器进行分析，是由于励磁涌流的影响，差动保护的速饱和变流器差动线圈调整不合理，引起保护误动，致使断路器无法合闸，经过处理，故障消除。1励滋涌流对变压器切除外部故障后进行空载合闸，电压突然恢复的过程中，变压器可能产生很大的冲击电流，其数值可达额定电流的6～8倍，将这个电流称之为励磁涌流。产生励磁涌流的原因是变压器铁芯的严重饱和和励磁阻抗的大幅度降低。2励磁涌流的特点励磁涌流数值很大，可达额定电流的6～8倍。励磁涌流中含有大量的直流分量及高次谐波分量，其波形偏向时间轴一侧。励磁涌流具有衰减特性，开始部分衰减得很快，一般经过0.5～1s后，其值通常不超过0.25～0.5倍的额定电流，对于大容量变压器，其全部衰减时间可能达到几十秒。3消除励磁涌流影响所采取的补偿措施励磁涌流的产生会对变压器的差动保护造成误动作，从而使变压器空载合闸无法进行，为了消除励磁涌流对保护的影响，一般可以采用接入速饱和变流器的补偿措施。3.1接入速饱和变流器接入速饱和变流器阻止励磁涌流传递到差动继电器中，如图1。当励磁涌流进入差动回路时，由于速饱和变流器的铁芯具有极易饱和的特性，其中很大的非周期分量使速饱和变流器的铁芯迅速严重饱和，励磁阻抗锐减，使得励磁涌流中几乎全部非周期分量及部分周期分量电流从速饱和变流器的一次侧绕组通过，变换到二次侧绕组的电流就很小，差动保护就不会动作。只要合理调节速饱和变流器一二次侧绕组匝数，就可以更好的消除励磁涌流对差动保护的影响。图1接入速饱和变流器3.2差动保护速饱和变流器贵州省印江县供电局甘金桥水电站，差动保护速饱和变流器一次侧由差动线圈(工作线圈)、平衡线圈组成。由差动保护速饱和变流器的原理得出，只要合理调节差动线圈和平衡线圈，就可以消除励磁涌流对差动保护的影响。差动线圈的具体整定是：差动线圈在5、6、8、10、13、20匝处有抽头，差动继电器相应动作电流值可整定为12、10、7.5、6、4.6、3A。通过以上对变压器励磁涌流产生的特点及其对差动保护的影响，以及如何消除励磁涌流对差动保护的影响进行了分析，在检查中发现速饱和变流器中的差动线圈在20匝处，这样继电器的动作电流就为3A，保护时限为0s，而变压器实际中要产生4.56A励磁涌流，要在0.5～1s后才开始衰减，显然差动保护整定电流不能躲过励磁涌流的影响而造成断路器跳闸。将差动线圈调整为10匝，动作电流为6A后，即解决了变压器空载合闸合不上的问题。变压器非电量保护装置典型误动作原因分析及对策2008年5月16日16时雨后，主控室监控系统报“#1主变本体压力释放2跳闸动作”信号，检查主变本体无异常，在保护小室检查时发现FST200变压器非电量保护装置面板“A相本体压力释放2跳闸”信号灯点亮，由于压力释放保护未投保护压板，仅投信号，所以未造成变压器非电量保护误跳闸事故。1变压器非电量保护误动原因的分析本站变压器非电量保护是采用国电南自公司生产的FST200型变压器非电量保护装置，其非电量保护装置由PST-BT210型本体重瓦斯及PST-BT213为本体压力释放非电量保护装置构成。具体原理接线如图1所示：正常运行时正电源+KM经本体压力释放YLSFJ继电器非电量接点及回路17（A、B、C）至PST-BT213非电量保护装置到负电源-KM，当本体压力释放YLSFJ继电器接点闭或回路中17（A、B、C）及K（1、2、3）任一点与正电源+KM接通时，PST-BT213本体压力释放非电量保护装置中重动中间继电器就会带电并且动作，其接点驱动出口中间继电器动作出口跳闸。根据故障时监控信号及保护装置所发的信号，初步判断为非电量保护动作，但现场对本体重瓦斯继电器及压力释放阀检查时未见其动作。当对回路进行检查时发现A相变压器本体压力释放阀接线盒内有进水痕迹，用1000V摇表进行测量其本体重瓦斯保护13（A、B、C）及压力释放保护17（B、C）回路时，对地绝缘为20MΩ，而压力释放保护回路17A线芯对地绝缘...
