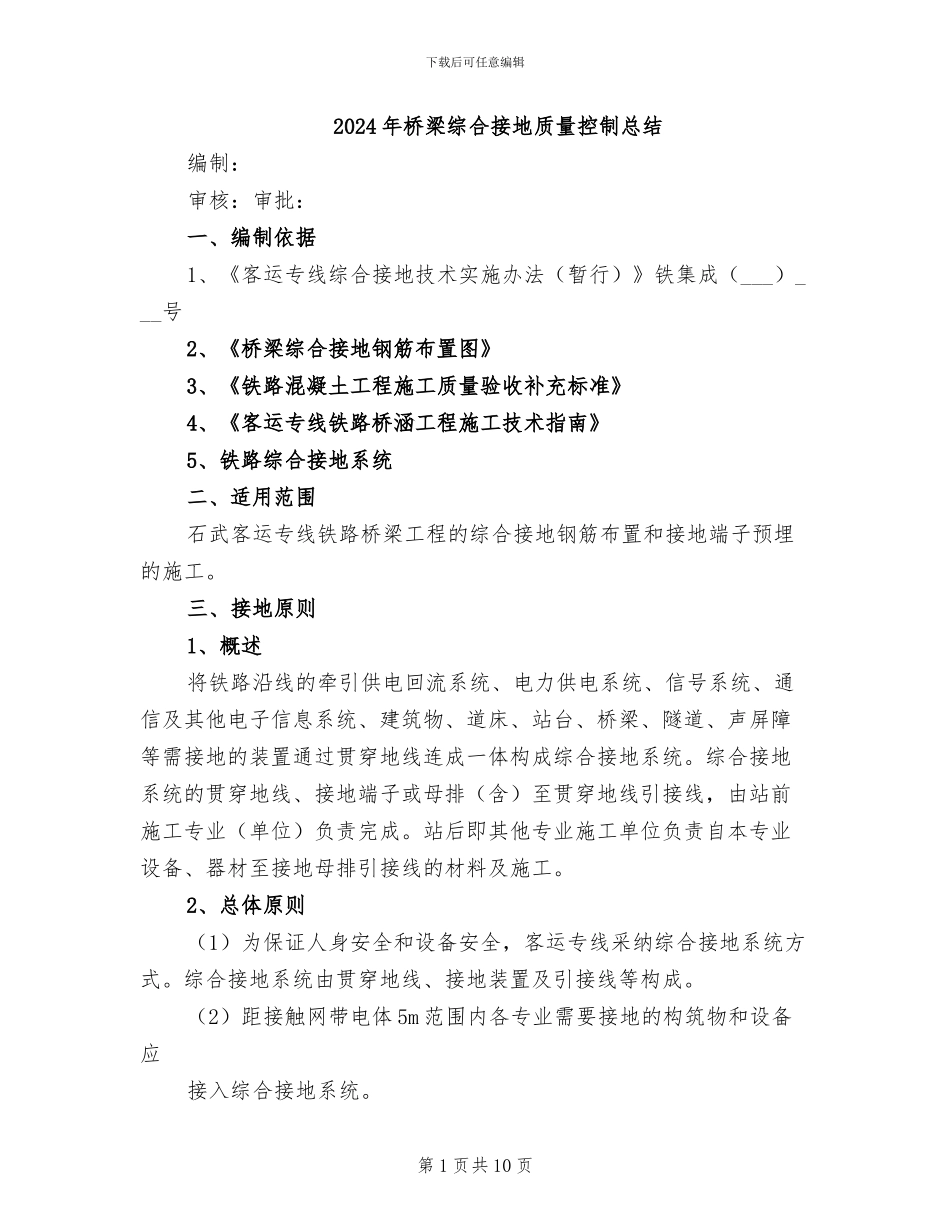

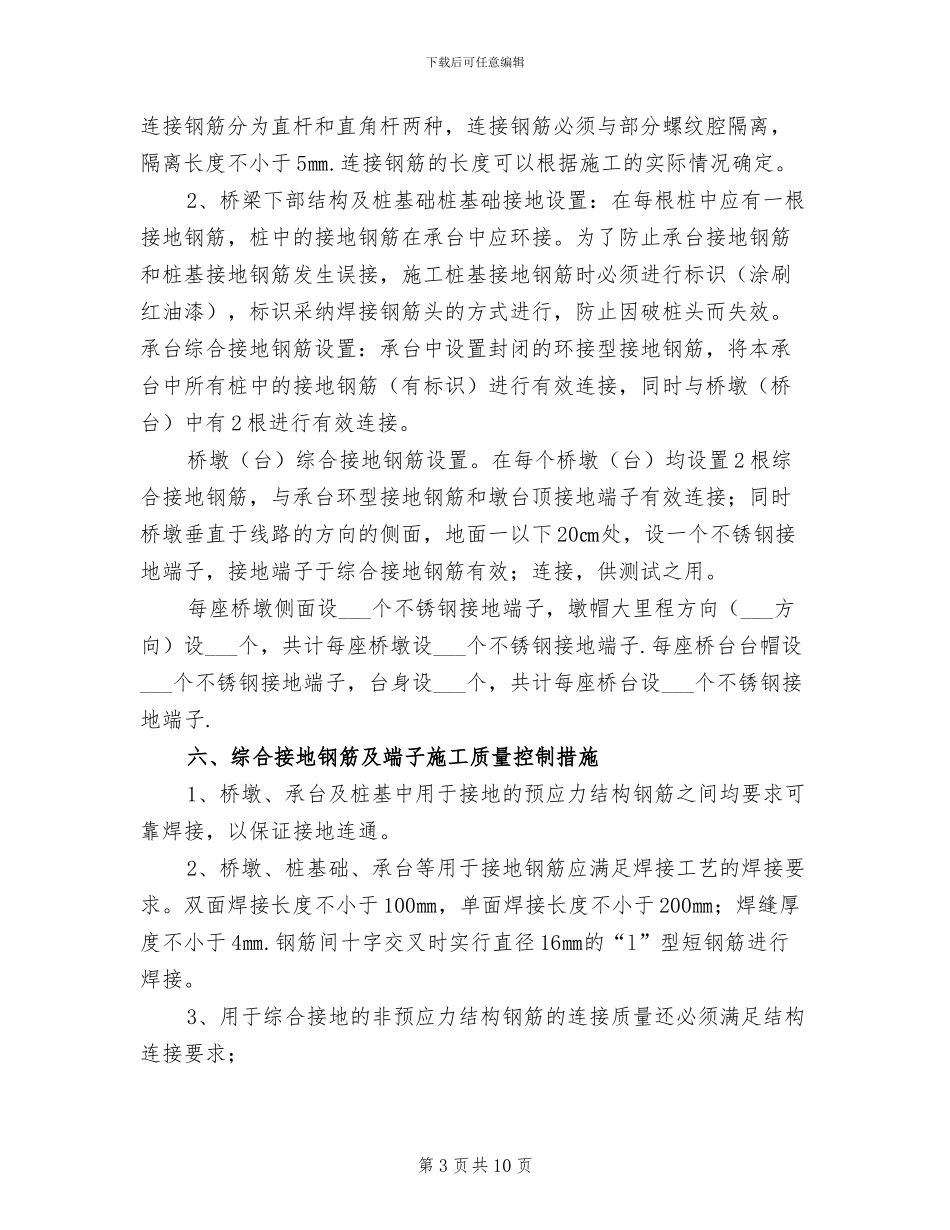

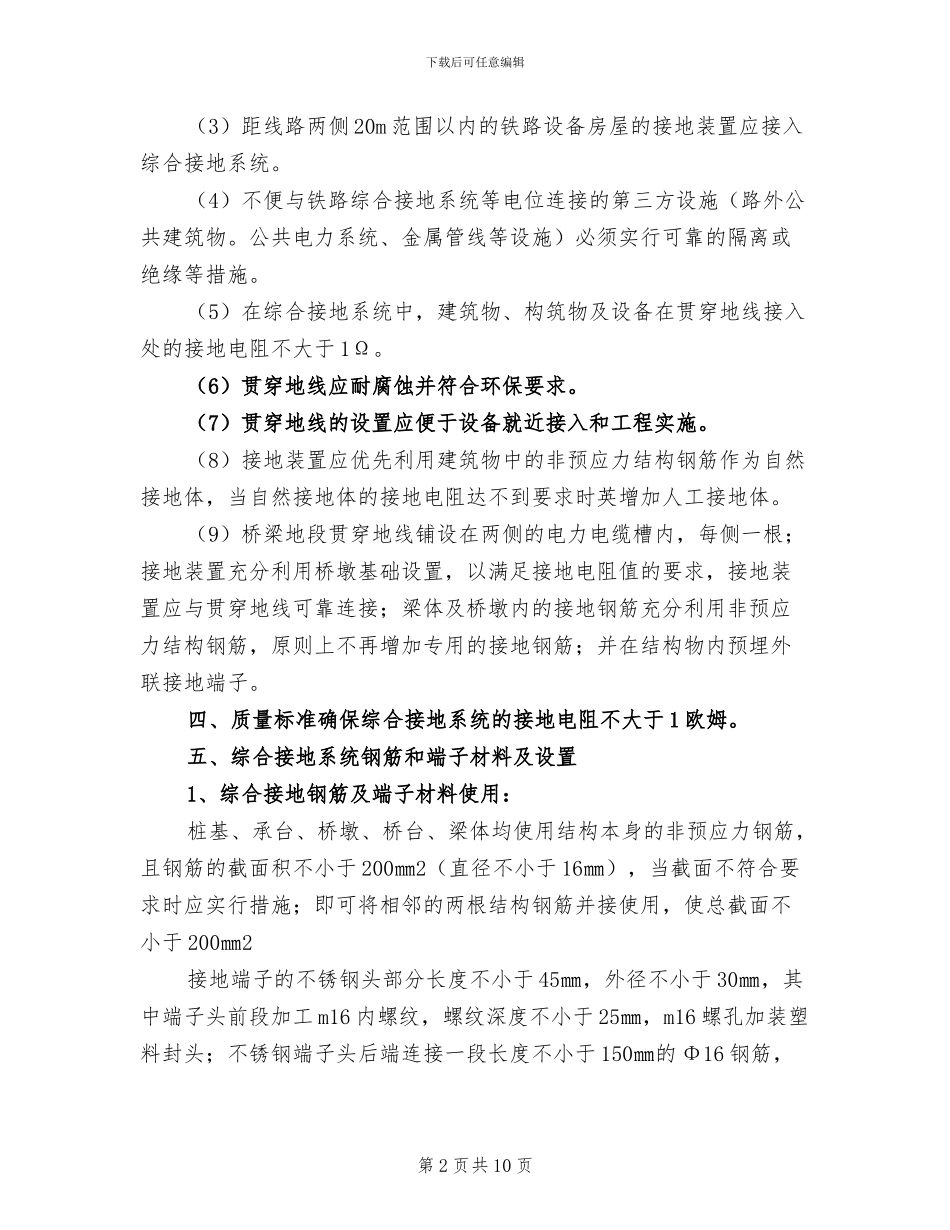

下载后可任意编辑2024 年桥梁综合接地质量控制总结编制：审核：审批：一、编制依据1、《客运专线综合接地技术实施办法（暂行）》铁集成（___）___号2、《桥梁综合接地钢筋布置图》3、《铁路混凝土工程施工质量验收补充标准》4、《客运专线铁路桥涵工程施工技术指南》5、铁路综合接地系统二、适用范围石武客运专线铁路桥梁工程的综合接地钢筋布置和接地端子预埋的施工。三、接地原则1、概述将铁路沿线的牵引供电回流系统、电力供电系统、信号系统、通信及其他电子信息系统、建筑物、道床、站台、桥梁、隧道、声屏障等需接地的装置通过贯穿地线连成一体构成综合接地系统。综合接地系统的贯穿地线、接地端子或母排（含）至贯穿地线引接线，由站前施工专业（单位）负责完成。站后即其他专业施工单位负责自本专业设备、器材至接地母排引接线的材料及施工。2、总体原则（1）为保证人身安全和设备安全，客运专线采纳综合接地系统方式。综合接地系统由贯穿地线、接地装置及引接线等构成。（2）距接触网带电体 5m 范围内各专业需要接地的构筑物和设备应接入综合接地系统。第 1 页共 10 页下载后可任意编辑（3）距线路两侧 20m 范围以内的铁路设备房屋的接地装置应接入综合接地系统。（4）不便与铁路综合接地系统等电位连接的第三方设施（路外公共建筑物。公共电力系统、金属管线等设施）必须实行可靠的隔离或绝缘等措施。（5）在综合接地系统中，建筑物、构筑物及设备在贯穿地线接入处的接地电阻不大于 1Ω。（6）贯穿地线应耐腐蚀并符合环保要求。（7）贯穿地线的设置应便于设备就近接入和工程实施。（8）接地装置应优先利用建筑物中的非预应力结构钢筋作为自然接地体，当自然接地体的接地电阻达不到要求时英增加人工接地体。（9）桥梁地段贯穿地线铺设在两侧的电力电缆槽内，每侧一根；接地装置充分利用桥墩基础设置，以满足接地电阻值的要求，接地装置应与贯穿地线可靠连接；梁体及桥墩内的接地钢筋充分利用非预应力结构钢筋，原则上不再增加专用的接地钢筋；并在结构物内预埋外联接地端子。四、质量标准确保综合接地系统的接地电阻不大于 1 欧姆。五、综合接地系统钢筋和端子材料及设置1、综合接地钢筋及端子材料使用：桩基、承台、桥墩、桥台、梁体均使用结构本身的非预应力钢筋，且钢筋的截面积不小于 200㎜2（直径不小于 16㎜），当截面不符合要求时应实行措施；即可将相邻的两根结构钢筋并接使用，使总截面不小于 200㎜2接地端子的不...
