变频器和PLC在工业锅炉给水系统上的应用1VIP免费

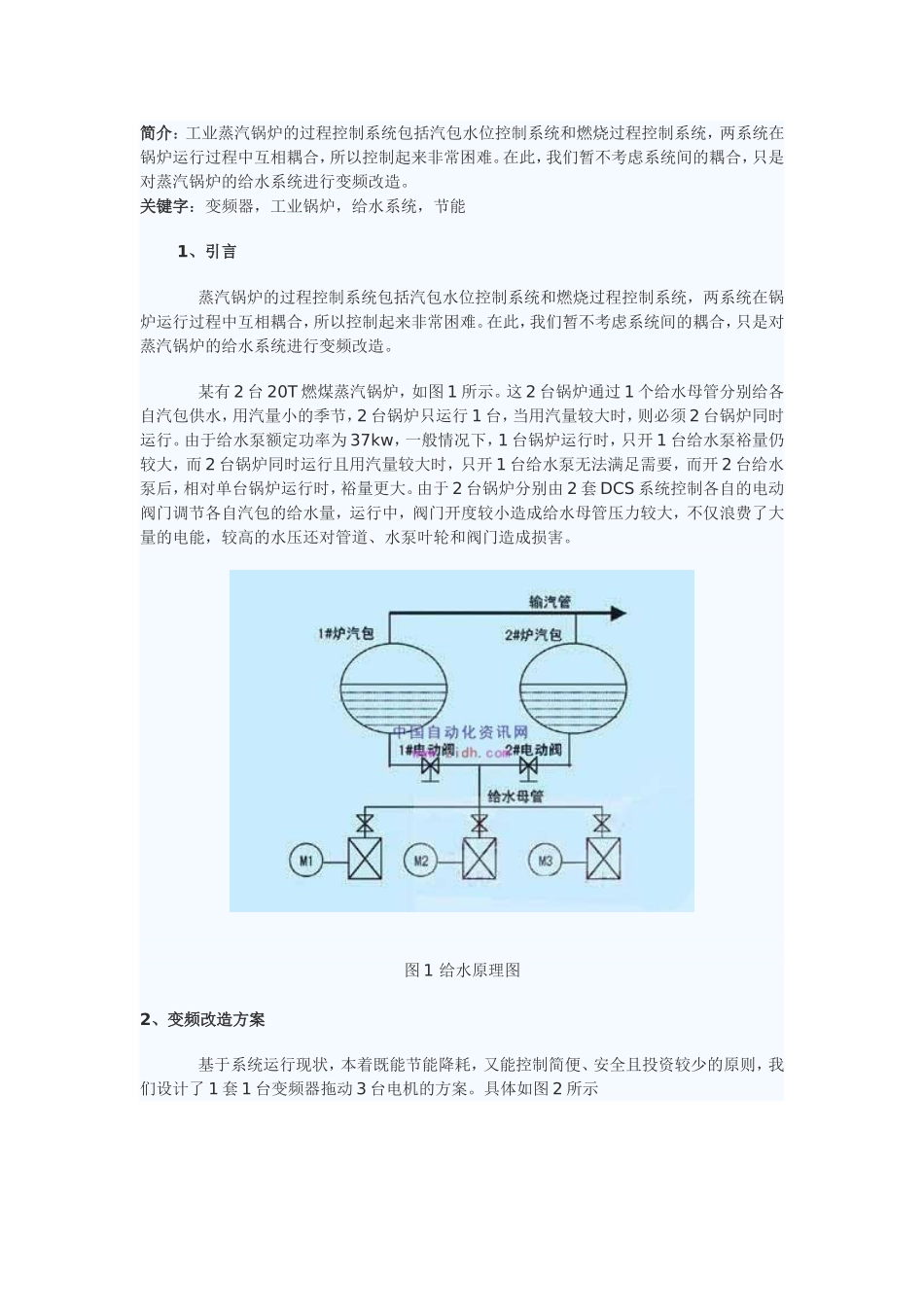

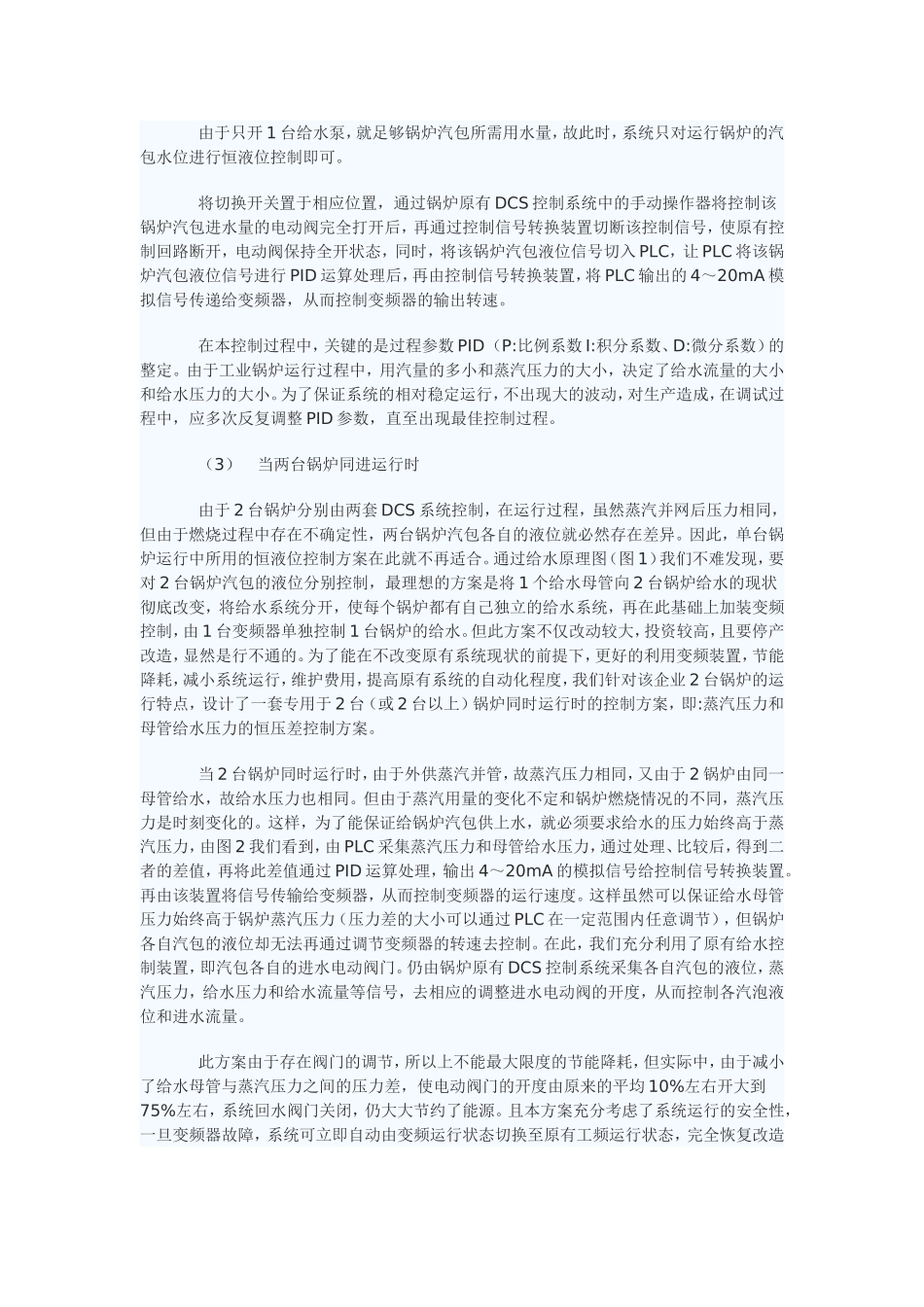

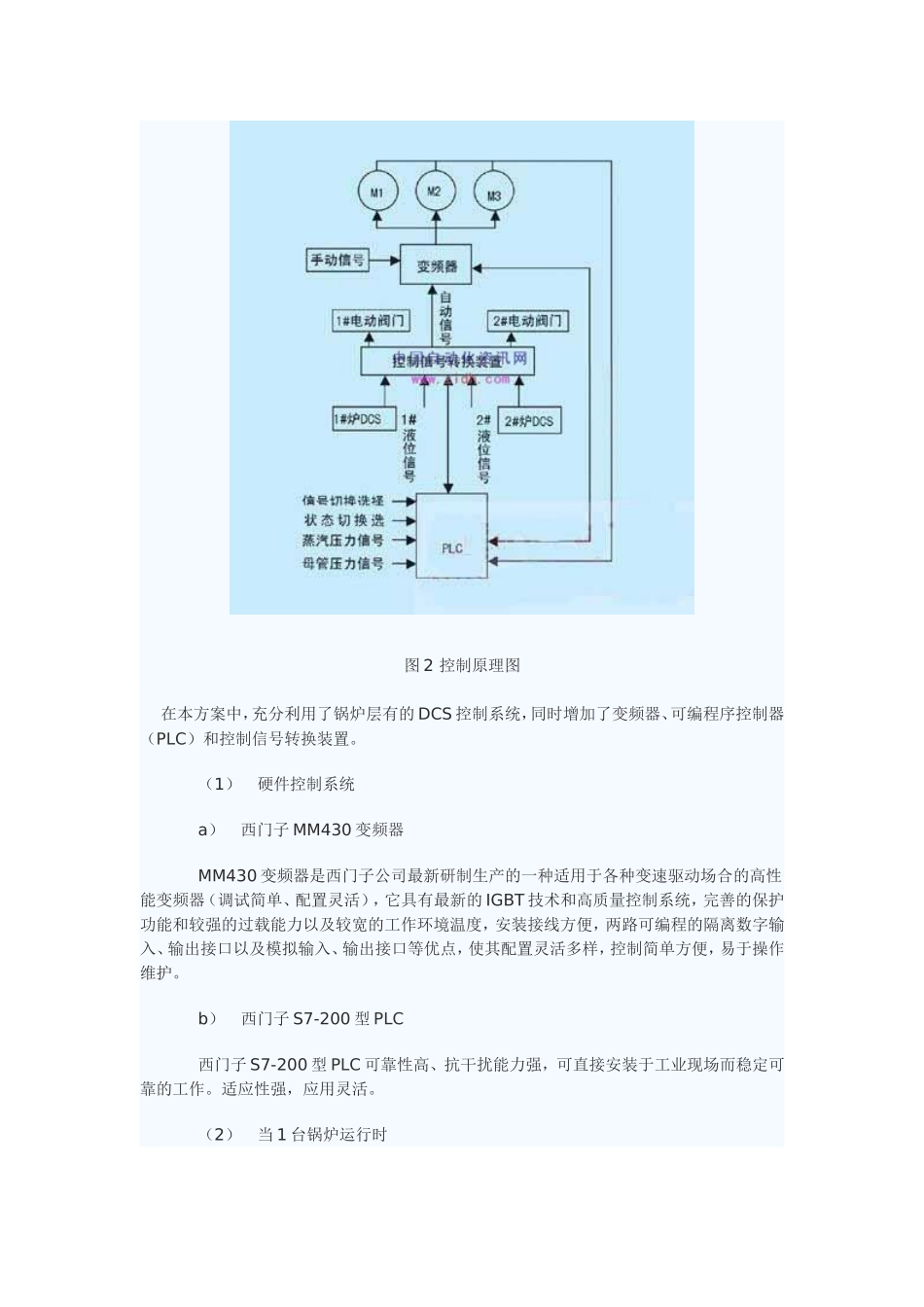

简介：工业蒸汽锅炉的过程控制系统包括汽包水位控制系统和燃烧过程控制系统，两系统在锅炉运行过程中互相耦合，所以控制起来非常困难。在此，我们暂不考虑系统间的耦合，只是对蒸汽锅炉的给水系统进行变频改造。关键字：变频器，工业锅炉，给水系统，节能1、引言蒸汽锅炉的过程控制系统包括汽包水位控制系统和燃烧过程控制系统，两系统在锅炉运行过程中互相耦合，所以控制起来非常困难。在此，我们暂不考虑系统间的耦合，只是对蒸汽锅炉的给水系统进行变频改造。某有2台20T燃煤蒸汽锅炉，如图1所示。这2台锅炉通过1个给水母管分别给各自汽包供水，用汽量小的季节，2台锅炉只运行1台，当用汽量较大时，则必须2台锅炉同时运行。由于给水泵额定功率为37kw，一般情况下，1台锅炉运行时，只开1台给水泵裕量仍较大，而2台锅炉同时运行且用汽量较大时，只开1台给水泵无法满足需要，而开2台给水泵后，相对单台锅炉运行时，裕量更大。由于2台锅炉分别由2套DCS系统控制各自的电动阀门调节各自汽包的给水量，运行中，阀门开度较小造成给水母管压力较大，不仅浪费了大量的电能，较高的水压还对管道、水泵叶轮和阀门造成损害。图1给水原理图2、变频改造方案基于系统运行现状，本着既能节能降耗，又能控制简便、安全且投资较少的原则，我们设计了1套1台变频器拖动3台电机的方案。具体如图2所示图2控制原理图在本方案中，充分利用了锅炉层有的DCS控制系统，同时增加了变频器、可编程序控制器（PLC）和控制信号转换装置。（1）硬件控制系统a）西门子MM430变频器MM430变频器是西门子公司最新研制生产的一种适用于各种变速驱动场合的高性能变频器（调试简单、配置灵活），它具有最新的IGBT技术和高质量控制系统，完善的保护功能和较强的过载能力以及较宽的工作环境温度，安装接线方便，两路可编程的隔离数字输入、输出接口以及模拟输入、输出接口等优点，使其配置灵活多样，控制简单方便，易于操作维护。b）西门子S7-200型PLC西门子S7-200型PLC可靠性高、抗干扰能力强，可直接安装于工业现场而稳定可靠的工作。适应性强，应用灵活。（2）当1台锅炉运行时由于只开1台给水泵，就足够锅炉汽包所需用水量，故此时，系统只对运行锅炉的汽包水位进行恒液位控制即可。将切换开关置于相应位置，通过锅炉原有DCS控制系统中的手动操作器将控制该锅炉汽包进水量的电动阀完全打开后，再通过控制信号转换装置切断该控制信号，使原有控制回路断开，电动阀保持全开状态，同时，将该锅炉汽包液位信号切入PLC，让PLC将该锅炉汽包液位信号进行PID运算处理后，再由控制信号转换装置，将PLC输出的4～20mA模拟信号传递给变频器，从而控制变频器的输出转速。在本控制过程中，关键的是过程参数PID（P:比例系数I:积分系数、D:微分系数）的整定。由于工业锅炉运行过程中，用汽量的多小和蒸汽压力的大小，决定了给水流量的大小和给水压力的大小。为了保证系统的相对稳定运行，不出现大的波动，对生产造成，在调试过程中，应多次反复调整PID参数，直至出现最佳控制过程。（3）当两台锅炉同进运行时由于2台锅炉分别由两套DCS系统控制，在运行过程，虽然蒸汽并网后压力相同，但由于燃烧过程中存在不确定性，两台锅炉汽包各自的液位就必然存在差异。因此，单台锅炉运行中所用的恒液位控制方案在此就不再适合。通过给水原理图（图1）我们不难发现，要对2台锅炉汽包的液位分别控制，最理想的方案是将1个给水母管向2台锅炉给水的现状彻底改变，将给水系统分开，使每个锅炉都有自己独立的给水系统，再在此基础上加装变频控制，由1台变频器单独控制1台锅炉的给水。但此方案不仅改动较大，投资较高，且要停产改造，显然是行不通的。为了能在不改变原有系统现状的前提下，更好的利用变频装置，节能降耗，减小系统运行，维护费用，提高原有系统的自动化程度，我们针对该企业2台锅炉的运行特点，设计了一套专用于2台（或2台以上）锅炉同时运行时的控制方案，即:蒸汽压力和母管给水压力的恒压差控制方案。当2台锅炉同时运行时，由于外供蒸汽并管，故蒸汽压力相同，又由于2锅炉由同一母管给水，故给水压力也相同。但由于蒸汽用量的变化不定和锅...
